手动C型夹紧工装夹具三维设计

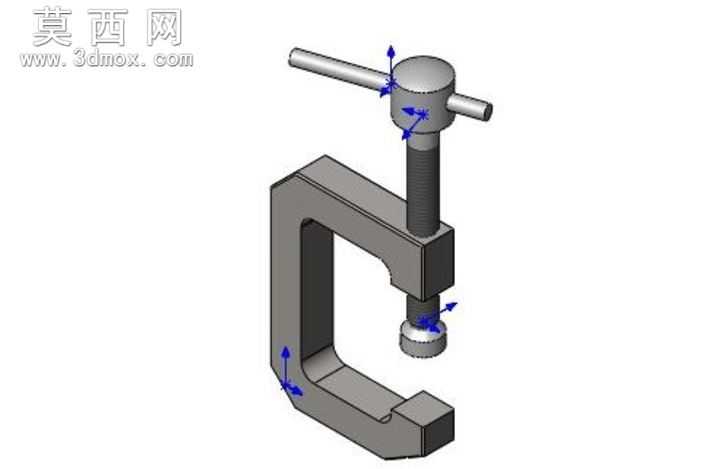

本作品为手动C型夹紧夹具的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对各部件的配合公差、运动行程进行了精准约束。模型整体呈现经典C型开口框架结构，主体框架采用一体式刚性结构设计，建模时对框架的转角处做了圆角过渡处理，既还原了实际加工中的去毛刺工艺，也通过结构优化降低了应力集中风险，框架底部设置平直支撑台，与顶部螺杆轴线保持垂直，保证夹持时的受力均匀性。顶部的旋压机构采用T型手柄配合传动螺杆的结构，建模时还原了梯形传动螺纹的完整牙型，手柄与螺杆顶部采用过盈配合的装配约束，可模拟实际使用时转动手柄带动螺杆升降的运动过程；螺杆底部设置活动压头，压头与螺杆端部采用球面配合约束，可自适应被夹持工件的表面角度，避免压伤工件表面。渲染阶段为模型赋予了哑光金属材质，主体框架采用铸铁质感的深灰色金属材质，表面添加细微的磨砂纹理还原铸件的真实质感，传动螺杆与手柄采用光亮的钢材材质，通过光影对比突出不同部件的材质差异，同时在各运动副位置添加了三维坐标箭头标识，清晰展示各部件的运动方向与装配基准。设计过程中充分考虑了手动夹具的使用场景，整体结构无复杂冗余部件，C型开口深度与螺杆行程做了匹配设计，可满足常规厚度工件的夹持需求，整体模型装配关系完整，可直接用于工程出图、3D打印验证或者运动仿真演示，也可作为手动夹具类设计的参考模板，帮助学习者掌握螺纹传动、刚性框架结构的建模方法与装配约束技巧。
