简易战车舱门操作工装结构

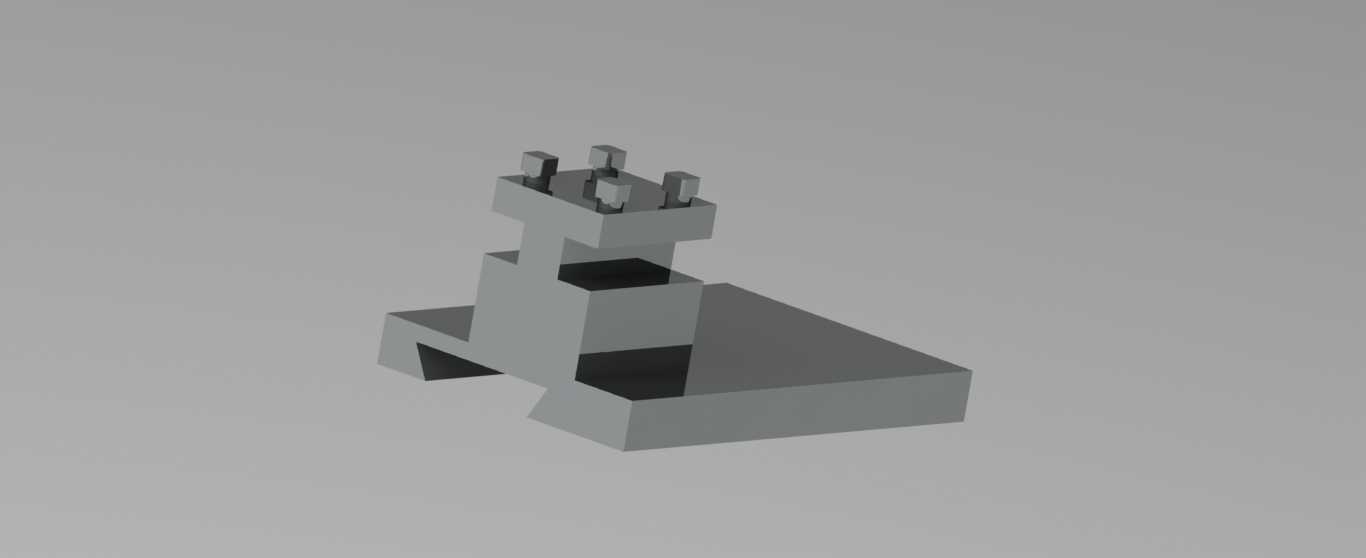

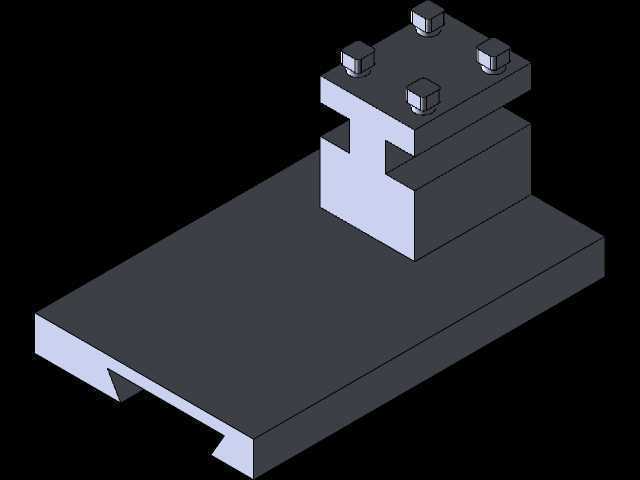

　　该结构主要适配轻型装甲车辆、轮式战术车辆的侧舱门手动操作场景，在车辆日常维护、人员快速进出、应急逃生等工况下承担舱门的解锁、锁止与辅助支撑功能，区别于传统一体式舱门操作机构，该结构采用分体式模块化设计，可单独更换易损部件，降低野外维修的配件更换难度。从功能特性来看，结构顶部设置四个对称分布的柱状定位锁止头，可与舱门内侧的对应卡槽精准嵌合，转动操作主体时可同步带动四个锁止头完成旋合解锁动作，相比单锁点结构，四锁点布局可让舱门闭合后的密封压紧力分布更均匀，避免车辆行驶在颠簸路面时舱门出现异响、密封胶条局部压损的问题。基座部分采用L型折弯承托结构，底部预留两个安装固定槽，可通过螺栓直接固定在舱门内侧的加强筋平面上，

　　安装时无需对舱门本体做额外的打孔改制，适配厚度3-6mm的舱门钢板安装面，整体安装边界的长宽尺寸控制在120mm*90mm范围内，突出舱门内表面的高度不超过75mm，不会占用舱内有限的乘用空间，也不会干涉舱门内侧其他线束、内饰板的布置。设计过程中优先考虑了野外工况的使用可靠性，整体结构没有设置细小的易脱落零件，操作主体与基座之间采用卡槽式限位配合，转动行程控制在90度，操作时无需额外工具，操作人员佩戴战术手套也可顺利完成转动解锁动作，锁止位置设置有硬限位，转动到位后可自动卡入定位槽，不会因车辆振动出现自行松脱的情况。结构的受力路径经过优化，操作时的扭转力通过主体中部的加强凸台直接传递到基座安装面，避免应力集中在薄壁连接位置，

　　经过受力校核，在施加120N的操作力矩时，结构各部位的应力均低于普通碳素结构钢的许用应力值，可满足反复开关操作的疲劳强度要求。基座底部的缺口结构可避让舱门内侧的焊接凸起，安装时可直接跨接在舱门的加强筋焊缝位置，降低安装面的平面度要求，即使舱门内表面存在少量焊接变形，也可顺利完成安装固定，不需要额外做修磨处理。顶部的锁止头采用圆柱形设计，与卡槽的配合间隙控制在0.2mm，既可以保证解锁转动时无卡滞，也可避免间隙过大导致舱门闭合后出现旷量，锁止头的端部做了倒角导向，舱门闭合时可自动导正对位，即使出现少量位置偏差也可顺利卡入锁止槽。
