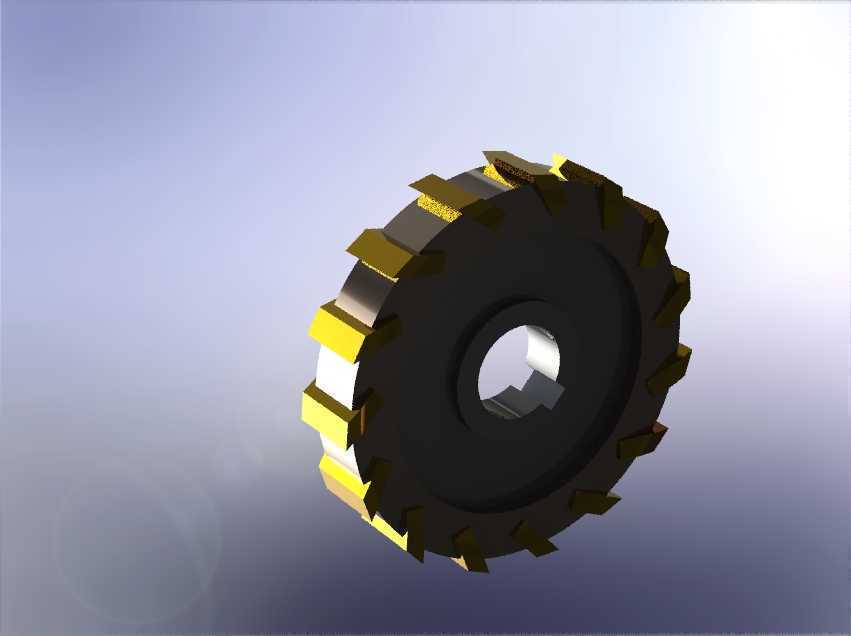

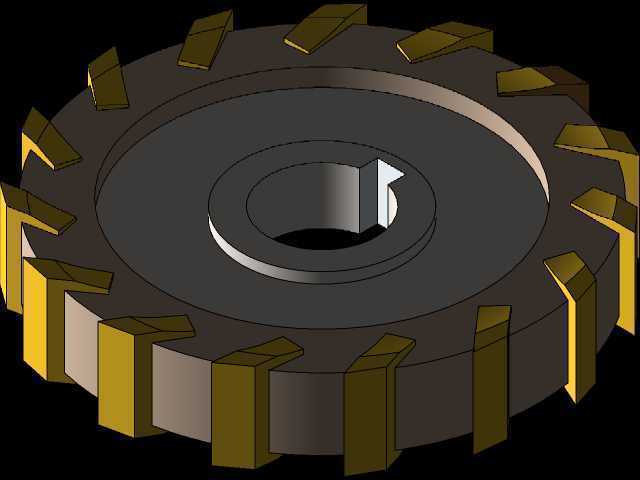

这款侧铣刀主要适配卧式铣床、龙门铣床的刀杆安装场景,在箱体类零件的槽口加工、长条形工件的侧面铣削、焊接构件的飞边去除工序中应用广泛,尤其适合普通碳钢、铝合金、易切削钢的中等余量铣削作业,相比直齿三面刃铣刀,错齿排布的刀齿结构能有效降低单齿切削负荷,减少加工过程中的振动,提升铣削进给速度的上限。从设计逻辑来看,刀体采用整体圆盘式结构,中心设置标准锥孔与键槽配合结构,安装时可通过刀杆的拉紧结构实现轴向锁紧,键槽传递切削扭矩,避免大进给切削时出现刀体打滑的问题;刀齿采用交错倾斜排布,相邻刀齿的切削刃分别向两侧偏置,既可以保证铣削侧面的有效切削宽度,又能让切屑分向两侧排出,避免切屑在槽内卡滞刮伤已加工表面。
刀体的安装边界需匹配对应规格的铣床刀杆直径,中心孔的公差带按照H7精度设计,与刀杆配合后径向跳动量可控制在0.02mm以内,刀体的外径与厚度根据加工槽宽的常用规格匹配,刀齿的后角设计为8°,前角根据加工材料不同预留了修磨余量,现场使用时可根据加工材质的硬度调整刃磨角度,加工硬钢时可适当减小前角提升刀刃强度,加工软铝时可增大前角降低切削阻力。实际加工场景中,这类侧铣刀常用来加工变速箱箱体的换挡槽、机床导轨的安装沉槽、钢结构件的侧边坡口,部分场景下也可成对安装在同一根刀杆上,通过调整隔套的厚度实现定宽尺寸的凸台铣削,相比立铣刀的侧铣加工,圆盘式侧铣刀的接触刚性更好,长行程走刀时不会出现让刀导致的锥度问题。刀齿的刃部采用分段式切削刃设计,
每一段切削刃的切削宽度不超过3mm,分散切削热的集中区域,延长刀具单次刃磨后的使用寿命,刀体的两侧端面都设计有刃口,可同时完成槽底和两个侧面的切削,一次走刀即可成型符合宽度公差要求的槽型,减少多次走刀的接刀痕迹。设计建模过程中,刀齿的螺旋升角按照15°设置,这个角度下切削力的轴向分力适中,不会对铣床的主轴轴承造成额外的轴向负荷,同时能保证切削刃逐步切入工件,减少冲击;刀体的减重孔均匀分布在盘体的非安装区域,既可以降低刀体整体的转动惯量,减少主轴启停时的扭矩冲击,又能在高速铣削时带动周边气流流动,辅助带走切削区域的部分热量。需要注意的是,这类侧铣刀安装时必须保证刀杆的锁紧螺母压紧到位,两侧的压紧端面需保持清洁无铁屑残留,否则会导致刀体偏摆,加工出的槽宽出现超差,切削过程中需根据刀齿的磨损情况及时调整进给量,当刃口出现0.2mm以上的磨损带时就需要及时刃磨,避免磨损进一步扩大导致刀齿崩损。
