机夹式可堆焊硬质合金铣削刀盘结构

　　这款铣削刀盘主要面向普通铣床、数控加工中心的平面铣削、台阶面铣削工况，尤其适合铸铁、普通碳钢件的粗加工与半精加工环节，在重型机械零部件加工、模具钢坯料开粗、焊接结构件飞边去除的场景中适配性极强。刀盘本体采用合金结构钢锻坯加工而成，基体经过调质处理获得足够的韧性与强度，避免断续切削过程中出现基体开裂、刀槽变形的问题，刀齿安装位采用开口式压块锁紧结构，相比整体式焊接铣刀，单齿损坏后可单独更换合金刀块，大幅降低刀具使用成本。堆焊结构的刀齿结合面做了粗糙化处理，硬质合金刀块与钢基体的结合区域预留了均匀的堆焊间隙，堆焊层选用铜基钎料配合银基焊片，焊接过程中控制加热温度避免合金刀块出现过烧裂纹，焊后通过保温缓冷消除焊接应力，

　　保证刀齿在大进给切削时不会出现掉齿、崩刃的问题。刀盘的中心安装孔采用标准的端面键传动结构，安装止口的尺寸公差控制在H7级，与机床主轴端面的贴合率不低于85%，安装后刀盘的端面跳动控制在0.02mm以内，径向跳动不超过0.015mm，避免切削过程中出现刀盘振颤、加工表面波纹度过大的问题。刀齿的排布采用不等分齿距设计，相邻刀齿的轴向安装高度有0.03mm的高度差，粗加工齿承担主要的切削余量，半精加工齿负责修光加工表面，这种排布方式可以有效打破切削过程中的谐振频率，降低切削噪音同时提升进给参数上限。刀盘的排屑槽采用大圆弧光滑过渡结构，槽底没有尖锐的应力集中角，切屑可以顺着排屑槽快速甩出切削区域，避免切屑堆积在刀槽内刮伤已加工表面，

　　同时减少切屑对刀体的冲刷磨损。每个刀齿的切削刃都做了负倒棱处理，倒棱宽度控制在0.1-0.15mm，倒棱角度为-15°，可以有效增强切削刃的抗冲击性能，在面对毛坯表面硬皮、焊接夹渣等不均匀切削工况时，不会出现切削刃突然崩损的问题。刀盘的外周设置了对称的动平衡去重槽，成品装配完成后经过G6.3级动平衡校验，在最高3000转每分钟的切削转速下不会出现明显的振动，适配普通转速的数控铣床与立式加工中心使用。堆焊层的厚度控制在1.5-2mm，既保证合金刀块与基体的结合强度，也避免堆焊层过厚导致的焊后应力过大问题，刀块的伸出量根据加工需求可在3-5mm范围内调整，调整时通过压块的锁紧螺栓控制预紧力，锁紧力矩控制在12N·m，既保证刀块装夹稳固，

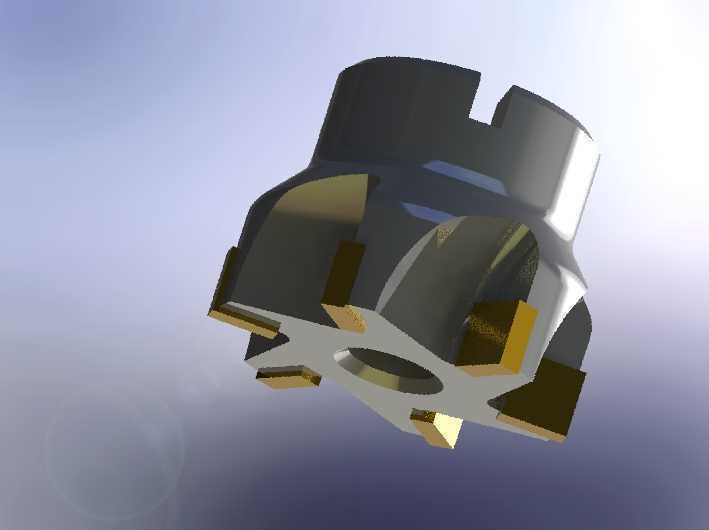

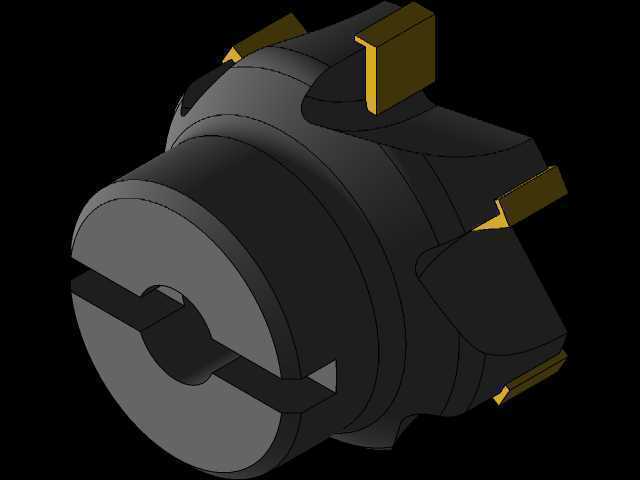

　　也不会因为力矩过大压碎硬质合金刀块。在实际加工应用中，这款刀盘相比普通可转位铣刀的抗冲击性能更优，面对铸造毛坯的大余量开粗工况，每齿进给量可以提升30%左右，同时刀齿的刃磨可以在普通工具磨床上完成，不需要专用的刀片刃磨设备，适合中小型机加工车间的日常生产使用。刀盘的整体外形为圆柱式结构，外周刀齿沿圆周均匀分布，端面切削刃的主偏角设置为75°，这种主偏角设计可以有效降低切削过程中的径向切削力，在刚性不足的机床上使用时也能减少让刀现象，保证加工尺寸的稳定性。刀盘的安装端面设置了两个对称的键槽，与主轴端面键配合传递切削扭矩，键槽的侧面公差控制在H8级，保证扭矩传递过程中没有间隙，避免正反转换向时出现冲击打刀的问题。刀体的表面做了发黑防锈处理，非切削区域的表面粗糙度控制在Ra3.2，既提升刀体的防锈能力，也减少切屑在刀体表面的粘附。
