方形可倾斜安装通用夹持固定支座

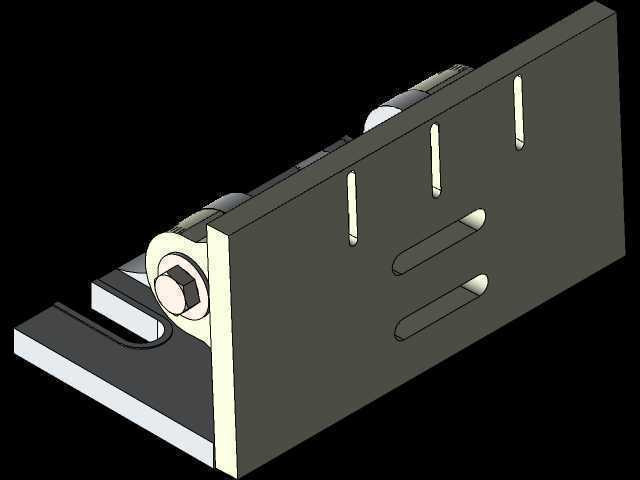

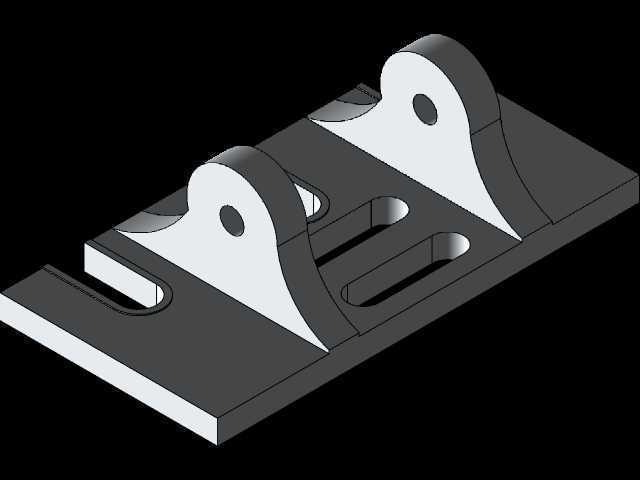

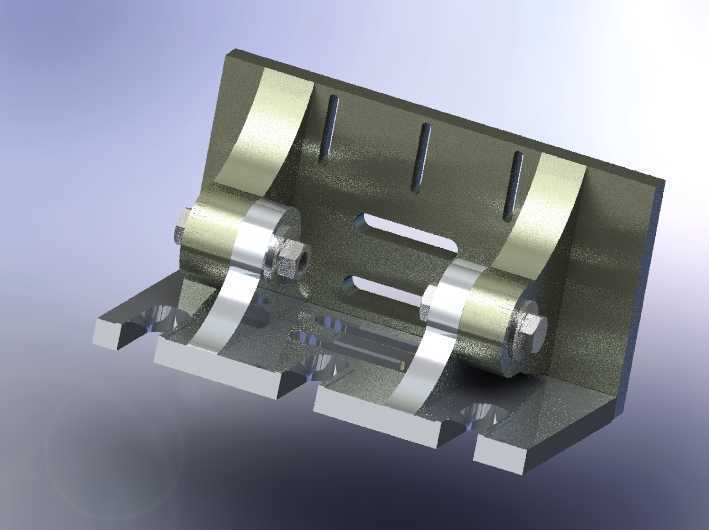

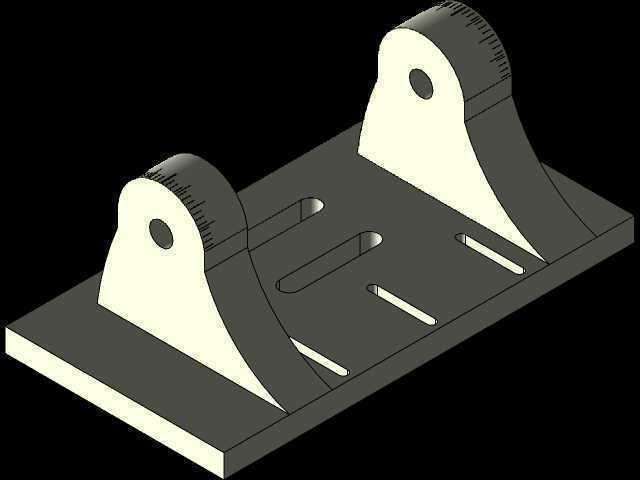

　　在轻工包装、电子元件组装、小型工件检测这类需要灵活调整工件放置角度的工位上，这类可倾斜的方形固定支座是很常见的工装配套构件，它不需要额外搭配复杂的角度调整台，自身就能完成一定范围内的倾角切换，适配不同工序的操作视角需求。从结构上看，它的底部是带安装孔的方形平板基座，平板上预留的长圆孔可以在安装时微调固定位置，抵消安装面的孔位加工误差，不需要在安装机架上重新扩孔，现场装配的容错率更高。基座上方的立板是主要的承载部分，立板上开的纵向长槽用来安装被固定的功能组件，槽的长度方向预留了足够的调整行程，不管是安装小型导向块、检测传感器支架还是工件压块，都能顺着槽位调整上下位置，不需要额外加工转接板。两侧的弧形支撑片是实现倾斜功能的核心结构，

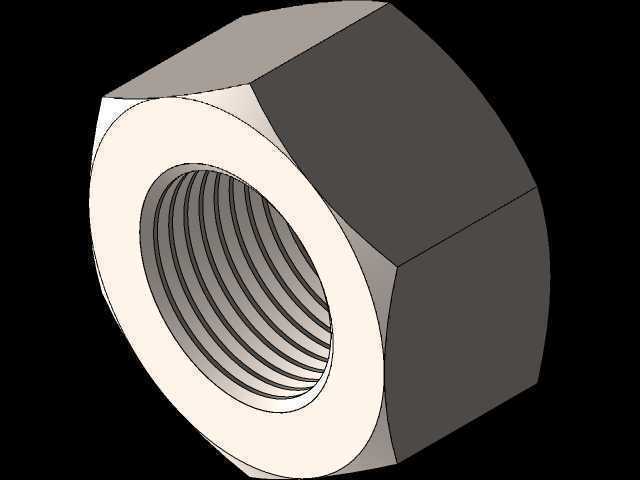

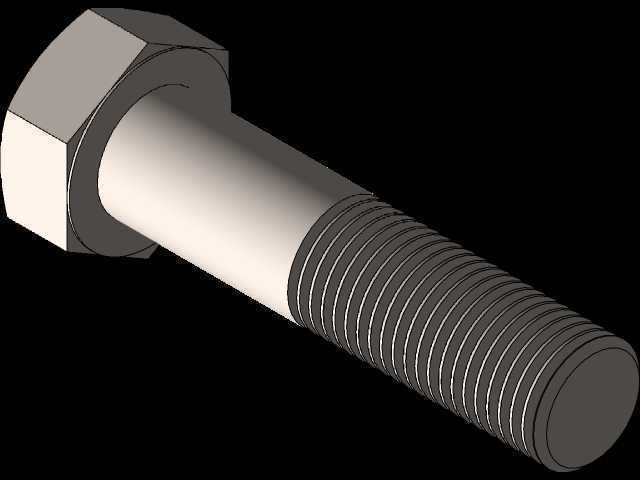

　　弧形片的弧度对应预设的倾角调整范围，转轴穿过弧形片和立板两侧的铰接座，锁紧螺母固定在转轴端部，当需要调整角度时，只需要松开螺母，把立板沿着弧形片的弧面转到需要的角度，再重新锁紧螺母就能完成固定，调整过程不需要拆卸整个支座，单人就能在工位上快速操作。设计的时候特意把铰接转轴的位置选在立板重心偏下的位置，调整角度的时候不会出现重心偏移导致的支座倾覆问题，哪怕是在倾斜到最大角度的状态下，底部基座的支撑边界也能完全覆盖上方构件的重心投影，固定后的稳定性足够承受常规工位上的操作载荷，不会出现晃动或者角度滑移。这类支座的安装边界很明确，底部方形基座的四个安装孔孔距按照通用工装的安装尺寸设计，可以直接固定在标准铝型材工作台的T型槽上，

　　也能通过螺栓固定在钢板焊接的机架台面上，不需要额外定制安装转接件。它的功能特性决定了它不需要搭配复杂的驱动组件，纯机械结构的锁紧方式没有易损的电子或者液压元件，在车间多尘、有少量切削液飞溅的环境下也能长期稳定工作，日常维护只需要定期在铰接转轴位置加注少量润滑脂，避免弧形片和转轴之间出现锈死的情况就行。和固定式的支座相比，它的倾斜调整功能可以减少工位上的辅助工装数量，比如在小型工件的焊接工位上，不需要反复搬动工件调整焊接角度，只需要调整支座的倾角就能让焊缝处于方便操作的位置；在产品外观检测工位上，调整支座角度可以让检测面正对操作人员的视线，减少颈部疲劳，提升长时间检测的效率。设计过程中特意把所有的棱角都做了小倒角处理，

　　避免安装调整的时候划伤操作人员，立板和基座之间的连接位置做了加强筋处理，哪怕是承受偏载的时候也不会出现立板变形的问题，弧形支撑片和基座之间采用焊接固定，连接强度足够承受反复调整带来的交变载荷，不会在长期使用后出现支撑片开焊的问题。
