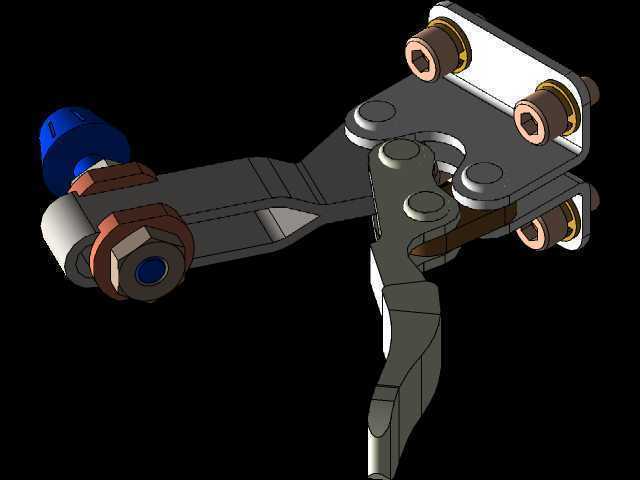

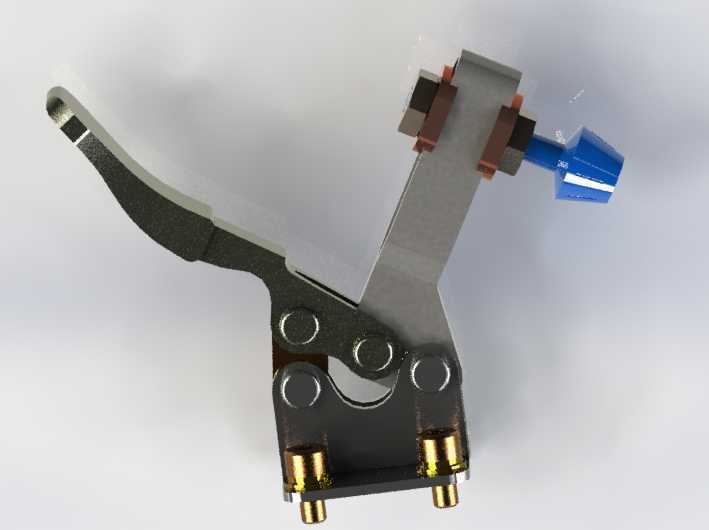

杠杆式快夹锁紧操作机构结构

　　该快夹式操作机构多应用于小型工装夹具、检测治具、便携设备的快速锁止场景，在电子元器件装配工装、小型工件定位治具、实验室快开试验舱门这类需要频繁开合、手动快速锁紧的工位上，这类结构的应用频次远高于螺栓紧固类结构，能大幅降低操作人员的重复动作耗时，单步锁止动作耗时可控制在0.5秒以内，相比传统螺纹锁紧效率提升80%以上。从功能实现逻辑来看，该结构依靠杠杆力放大原理实现锁紧力输出，长手柄端作为力输入臂，铰接点作为支点，末端压块作为力输出端，通过手柄的扳动行程带动压块完成下压锁止与抬升释放两个动作，锁止状态下依靠铰接点的过死点位置实现机械自锁，无需额外施加保持力即可维持稳定的锁紧压力，不会因为设备运行过程中的振动出现松脱问题。

　　设计过程中首先要确认的是安装边界尺寸，底部两个带铜套的安装柱为整个机构的固定基准，安装孔中心距需要匹配安装基板的预留孔位，安装柱的伸出长度要适配基板厚度，保证锁紧螺母固定后机构本体与基板之间无多余窜动间隙；竖直支撑臂的高度决定了压块的最大抬升行程，也就是被夹紧工件的最大允许厚度，设计时需要预留1-2mm的行程余量，避免工件厚度公差导致锁止不到位的问题。铰接部位的销轴配合间隙控制在0.02-0.05mm之间，间隙过小会导致手柄扳动阻力过大，操作手感生涩，间隙过大则会出现锁止位置偏移，压块压紧力不均匀的问题，所有铰接孔内都加装了耐磨衬套，降低频繁扳动带来的铰接磨损，延长机构的整体使用寿命。压块部位采用了可调式设计，

　　通过调节锁紧螺母的位置可以微调压块的下压行程，适配不同厚度的被夹紧工件，调节完成后通过侧面的紧定螺钉锁死调节位置，避免使用过程中行程发生偏移。手柄末端做了圆弧过渡的贴合造型，匹配操作人员手指的握持弧度，长时间操作也不会出现硌手的问题，手柄表面做了防滑纹理处理，手上沾有少量切削液或者油污的情况下也能稳定施力，不会出现打滑脱手的情况。整个机构的受力路径经过了优化，锁止状态下的作用力全部通过竖直支撑臂传递到安装基板，铰接销轴只承受剪切力，不会出现额外的弯曲力矩，保证结构长期使用不会出现变形。在实际选型适配时，需要先确认工位所需的最小锁紧力，再根据杠杆比换算出手柄端需要施加的操作力，保证普通操作人员单手即可完成锁止操作，

　　不需要借助额外的加力工具；同时要确认压块的压紧面形状，若被夹紧工件表面为异形面，可更换对应仿形压头，避免压伤工件表面。该结构的所有外露金属件都做了发黑防锈处理，可在常规车间环境下长期使用，不会轻易出现锈蚀卡滞的问题，底部安装柱的铜套具备自润滑特性，不需要定期加注润滑脂即可维持顺畅的扳动手感，日常维护仅需定期清理铰接部位积攒的切屑、灰尘即可，维护成本极低。
