三爪自定心颚式卡盘结构设计

　　在金属切削加工的回转类工序里，工件装夹的可靠性直接决定加工精度与生产效率，颚式卡盘作为车床、外圆磨床、回转工作台等设备的核心装夹部件，承担着夹持工件随主轴同步回转、传递切削扭矩的核心作用。这款三爪颚式卡盘的设计，首先围绕通用机加工场景的装夹需求展开，适配盘类、轴类、短套类等常见回转工件的装夹作业，在普通卧式车床、经济型数控车床、回转式焊接工装、简易回转检测台等场景中都能适配使用。

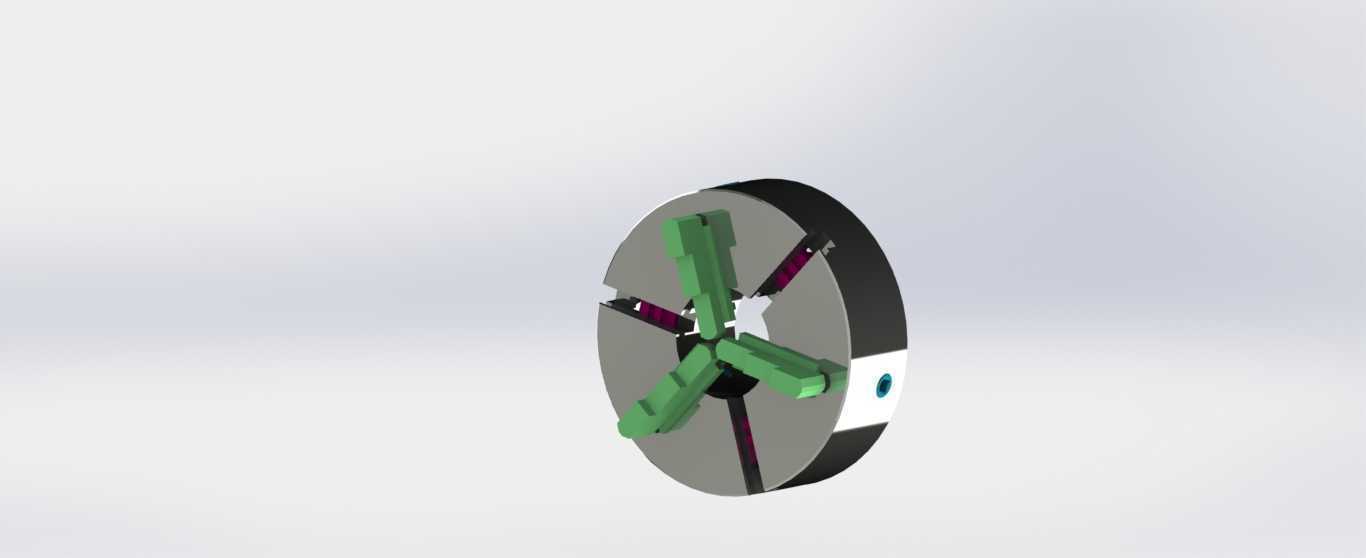

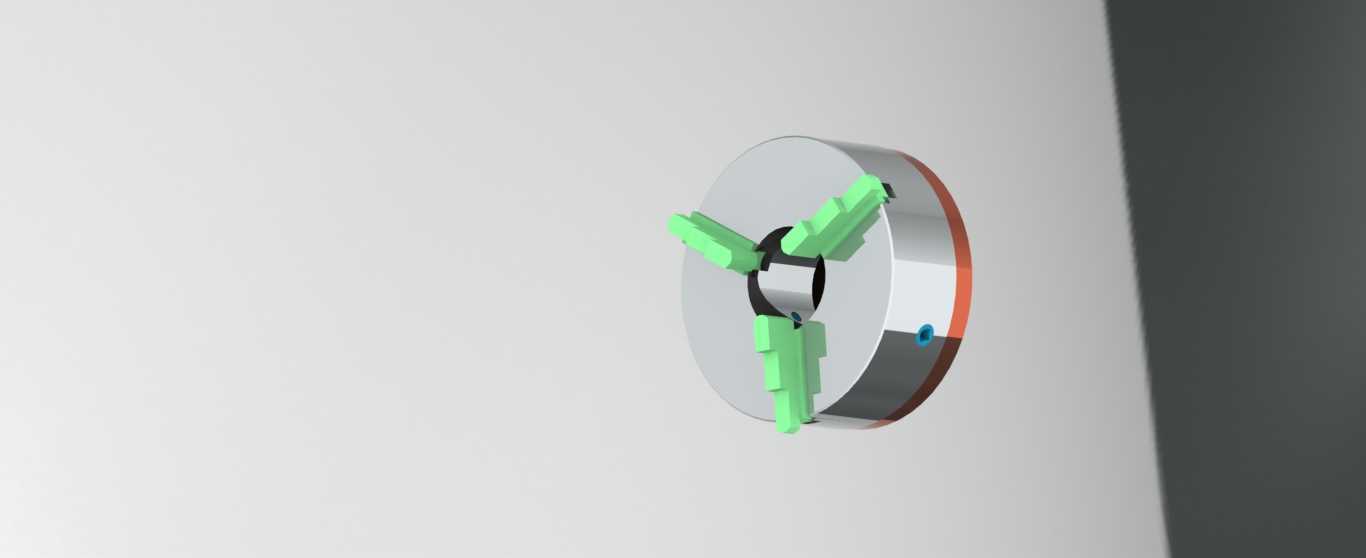

　　从功能特性来看，该卡盘采用三爪同步联动的自定心结构，三个卡爪沿盘体径向的导槽做同步径向移动，能够在夹持过程中自动完成工件中心与卡盘回转中心的对中，省去了单件装夹时的反复找正环节，对于中小批量的规则回转工件加工，能大幅压缩装夹辅助时间。卡爪的夹持面做了阶梯式结构设计，不同阶梯段对应不同直径范围的工件装夹，既可以夹持外圆面完成外圆、端面的加工工序，也可以通过反装卡爪撑持工件内孔，完成套类零件的外圆、端面一次装夹加工，避免二次装夹带来的同轴度误差。

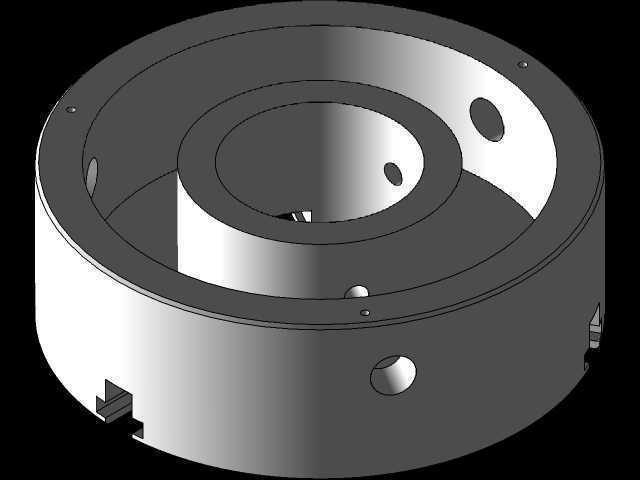

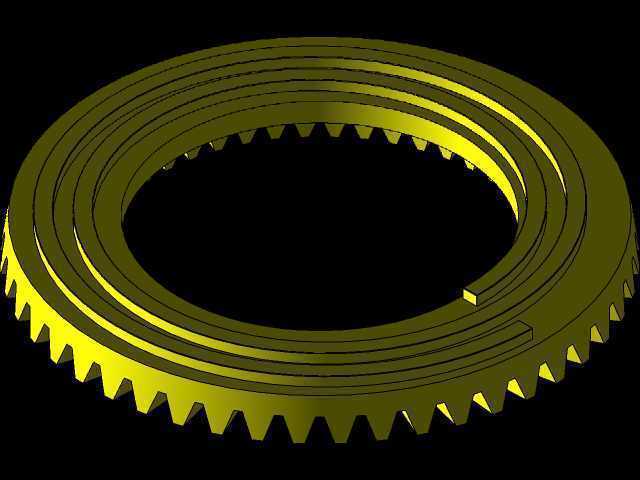

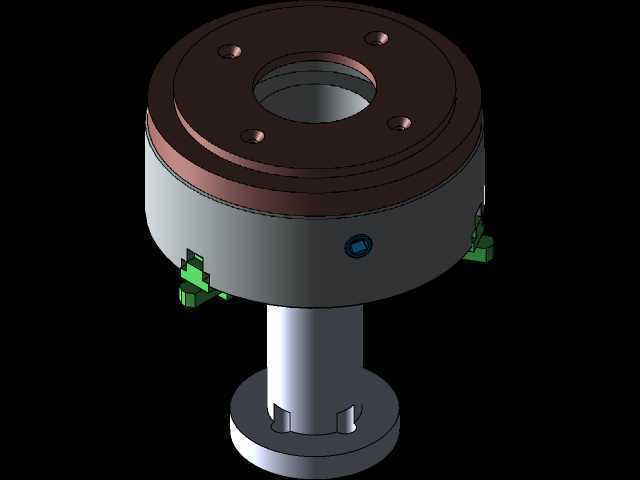

　　设计过程中，首先确定了盘体的基础安装边界：盘体采用圆盘式主体结构，后端设置与机床主轴端匹配的连接止口与螺栓孔位，止口的配合公差选用H7/h6的小间隙配合，保证卡盘安装后与主轴的同轴度控制在0.02mm以内，避免高速回转时出现偏心振动。盘体内部的平面螺纹结构是实现三爪同步移动的核心，平面螺纹的螺距参数经过扭矩校核，在保证卡爪移动顺畅的前提下，能够提供足够的夹持自锁力，避免切削过程中工件受切削力作用出现松动移位。导槽与卡爪的配合面采用矩形导轨结构，配合间隙控制在0.01-0.03mm之间，既保证卡爪径向移动无卡滞，又能限制卡爪的周向与轴向窜动，保证夹持精度的稳定性。

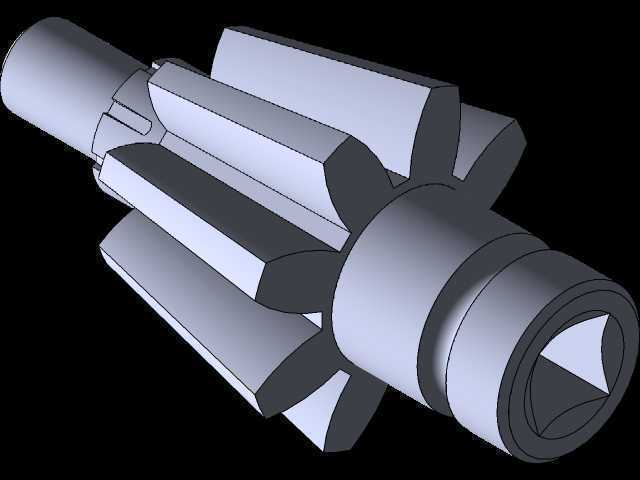

　　卡爪的设计充分考虑了磨损后的可更换性，卡爪与平面螺纹啮合的齿部采用与盘体同硬度的耐磨材质，夹持面预留了二次修磨的余量，长期使用出现夹持面磨损、精度下降时，可以通过修磨卡爪夹持面恢复装夹精度，无需整体更换卡盘，降低生产现场的工装维护成本。盘体侧面设置的扳手孔位置经过人机工程校核，操作人员使用配套扳手转动盘体内部的小锥齿轮时，施力角度符合常规操作习惯，单次扳动即可带动平面螺纹转动，实现卡爪的快速开合，在工件装卸环节操作便捷。

　　从安装适配性来看，该卡盘的整体轴向厚度控制在合理范围内，安装后不会过多占用机床的轴向加工行程，盘体最大外圆的回转直径经过校核，适配对应规格机床的主轴通孔与床身最大回转直径参数，不会出现回转干涉问题。卡盘的动平衡等级按照G6.3级设计，在常规切削转速范围内回转时，不会产生过大的离心振动，能够保证加工表面的粗糙度要求。针对不同的装夹需求，卡爪还可以根据工件的特殊外形更换为软爪，通过现场镗削软爪夹持面的方式，实现异形工件、已加工表面工件的高精度装夹，避免夹伤工件已加工表面。

　　在实际生产应用中，这类颚式卡盘的适用场景覆盖了绝大多数回转类零件的粗加工与半精加工工序，相比四爪单动卡盘，它的自定心特性更适合规则零件的快速装夹；相比弹簧夹头，它的夹持范围更大，不需要针对不同直径的工件更换对应的夹头，工装通用性更强。设计时还充分考虑了切屑防护问题，卡爪与导槽的配合间隙处设置了简易的挡屑结构，减少加工过程中切屑进入导槽内部造成的卡爪移动卡滞、磨损加剧问题，延长卡盘的日常维护周期。整体结构没有采用复杂的非标零件，所有易损件都采用行业通用的规格参数，生产现场的备件采购与替换都十分便捷，适合作为通用机加工设备的标准工装附件使用。
