单爪卡盘机床夹持工装结构设计

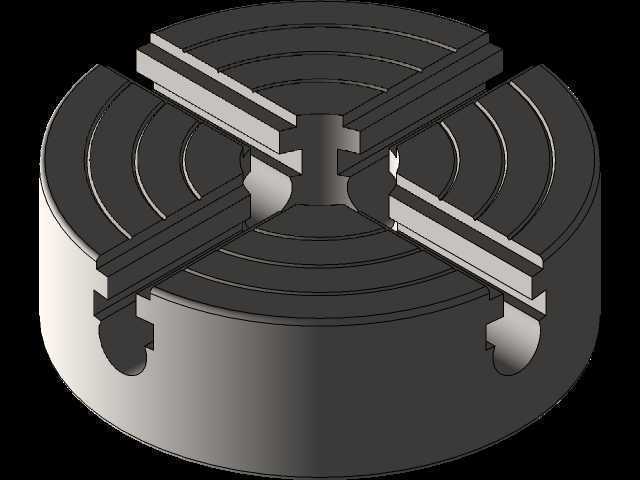

　　在小型精密车床、内圆磨床以及专用修配设备的加工场景里，单爪卡盘是针对异形偏心工件、小型轴套类零件单侧定位夹紧的核心配套工装，和常见的三爪自定心、四爪单动卡盘不同，这类单爪结构更适配小批量、特殊装夹需求的加工工序，能在不更换整套卡盘基体的前提下，完成偏心件、单侧带凸台结构零件的快速装夹，减少工装调整的辅助工时。从结构设计逻辑来看，这款单爪卡盘采用圆柱基体作为安装主体，基体下端设置与机床主轴端匹配的定位止口，安装时可直接与主轴法兰端面对齐，通过周向均布的沉头螺栓完成锁紧，安装止口的同轴度公差控制在0.02mm以内，保证卡盘随主轴转动时的径向跳动满足精加工要求。卡爪部分采用单滑块导向结构，导向槽开设在基体上端面，槽型为矩形导轨结构，

　　配合间隙控制在0.01-0.015mm之间，既保证卡爪滑动时的顺畅度，又避免夹紧过程中出现偏摆导致工件装夹歪斜。卡爪的夹紧工作面设置有交错的防滑齿纹，齿纹深度0.8mm，齿顶角90度，在夹紧光滑圆柱面工件时能提供足够的静摩擦力，防止高速切削时工件出现转动或轴向窜动，同时齿纹的排布避开了工件已加工表面的接触区域，减少装夹对工件表面的压痕损伤。驱动结构上，卡爪与内部的丝杠螺母副连接，通过卡盘侧面的四方头扳手转动即可带动卡爪沿导向槽做直线进给，丝杠采用梯形螺纹结构，导程3mm，具备自锁特性，当切削过程中出现振动时，卡爪不会自行松脱，夹紧力的大小可通过扳手的扭矩进行控制，针对薄壁类零件加工时，可适当减小夹紧扭矩避免工件装夹变形。

　　卡盘基体的外圆直径根据适配的机床主轴规格设计，整体高度控制在合理范围内，保证安装后刀具的行程不会与卡盘本体发生干涉，上端面的卡爪最大行程可覆盖直径20mm到80mm的工件装夹需求，针对更小尺寸的零件，可在卡爪上加装定制的软爪衬垫，适配不同直径、不同外形工件的装夹。在实际应用场景中，这类单爪卡盘常被用于仪表车床的小零件偏心加工工序，比如加工带单侧偏心孔的小型轴类零件、需要单侧避让的异形支架类零件，装夹时可先将工件基准面靠紧卡盘的定位端面，调整卡爪位置夹紧工件后，即可直接进行车削、磨削加工，相比四爪卡盘的逐个调整卡爪，单爪结构的调整效率提升40%以上，尤其适合维修车间、小批量加工场景的快速装夹需求。设计过程中还考虑了卡盘的排屑需求，

　　导向槽的底部开设倾斜的排屑孔，加工过程中产生的铁屑、切削液可顺着排屑孔流出卡盘内部，避免铁屑堆积在导向槽内导致卡爪滑动卡滞，日常维护时只需要定期拆开卡爪，清理导向槽内的杂物，涂抹润滑脂即可保证长期使用的精度稳定性。卡爪的材料选用40Cr合金钢，经过调质处理后表面淬火，硬度达到HRC45-50，保证夹紧工作面的耐磨性，长期使用后出现磨损时，可单独更换卡爪配件，不需要更换整个卡盘基体，降低工装的维护成本。基体材料选用HT250灰铸铁，具备良好的减震性，能吸收切削过程中产生的振动，提升工件加工后的表面粗糙度，同时灰铸铁的变形量小，长期使用不会出现应力变形导致的精度损失。安装边界方面，卡盘下端的止口尺寸与常见的小型车床主轴端盖尺寸匹配，不需要额外制作过渡法兰即可直接安装，卡盘的总重量控制在3.5kg以内，安装时单人即可完成操作，不需要额外的吊装辅助，适配台式仪表车床、小型台式磨床等轻型加工设备的安装承重要求。在进行偏心工件加工时，可通过卡盘本体上的刻度线快速调整卡爪的伸出量，控制工件的偏心距，调整精度可达到0.05mm，满足一般偏心零件的加工精度要求，不需要额外制作偏心工装，进一步拓展了卡盘的适用范围。
