多工位回转式工件夹持定位机构

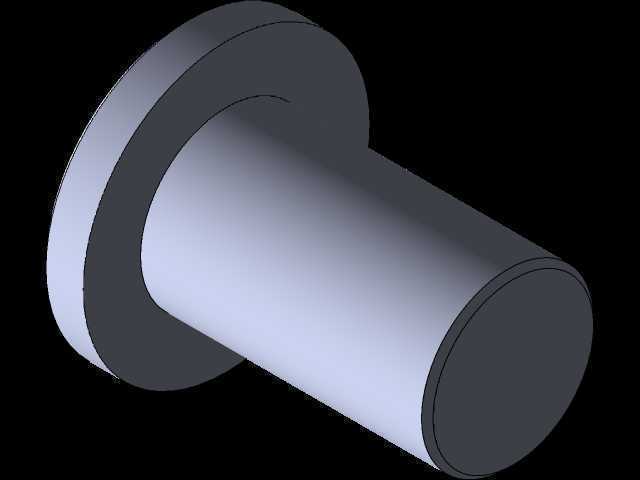

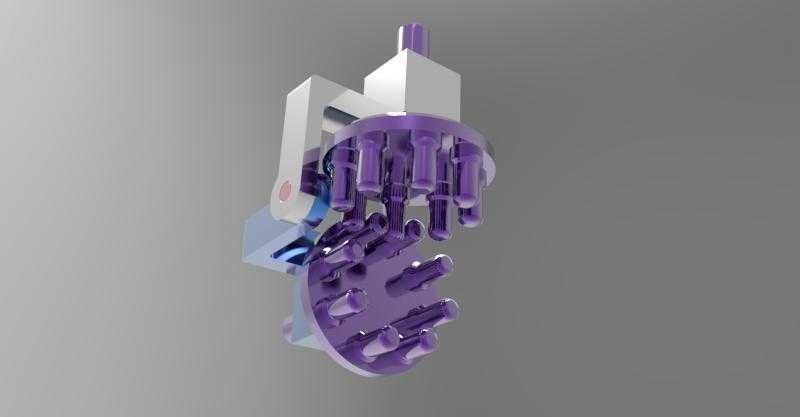

　　该机构主要应用于批量零件加工的自动化生产线工位，可配合立式加工中心、自动化装配专机完成小型轴类、盘类零件的周向同步夹持作业，在小五金件精密加工、电子接插件装配、小型液压阀块去毛刺等工序中，能够实现单次装夹完成多工位同步加工，大幅减少单件工件的上下料辅助时间，提升产线节拍效率。从结构功能来看，整套机构采用偏心回转布局，核心夹持端沿圆周方向均匀布置多组弹性夹头，夹头采用紫铜材质做接触面处理，避免夹持过程中划伤工件已加工表面，夹头的伸缩行程通过内置的斜面推杆机构实现，当回转盘转动到对应加工工位时，工位侧的凸轮触发推杆位移，带动对应位置的夹头完成夹紧动作，其余非加工工位的夹头保持松开状态，方便操作人员或者上下料机械手完成工件取放。

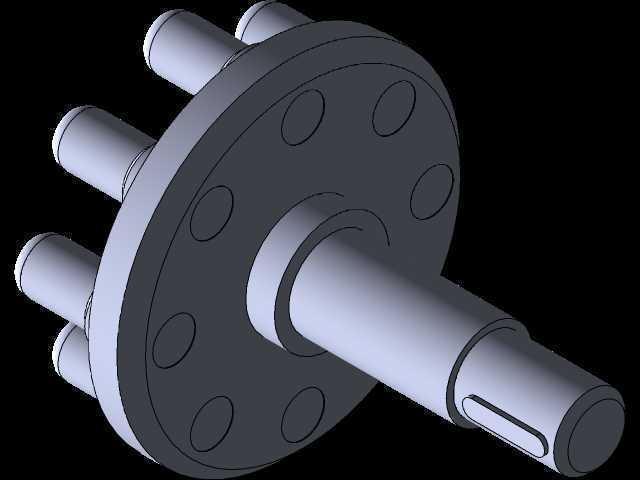

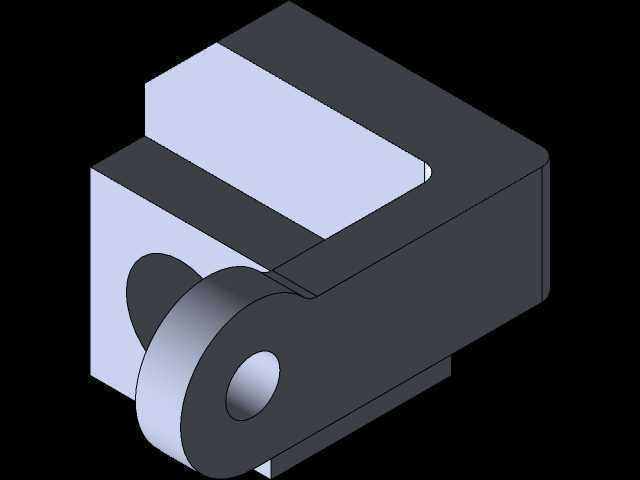

　　设计过程中优先考虑了安装边界的适配性，整套机构的安装底座采用标准L型折弯支架设计，支架上预留的安装孔位匹配常见的4040铝型材工作台T型槽间距，不需要额外加工过渡连接板即可直接固定在现有产线的工作台面上，回转盘的外径控制在180mm范围内，夹头完全伸出时的最大回转半径不超过110mm，不会和周边的加工主轴、送料轨道产生运动干涉。传动部分采用单输入轴驱动，输入轴端预留标准键槽，可直接对接伺服电机输出轴或者分割器输出端，不需要额外加装联轴器做轴向补偿，降低了整套机构的装配复杂度。夹头的夹持力可通过调整推杆端部的调节螺母进行微调，针对不同材质的工件，比如铝合金薄壁件、钢制小轴、塑料接插件，可以对应调整夹紧力大小，

　　避免夹伤薄壁工件或者出现钢件夹持打滑的问题。整套机构的运动部件全部做了耐磨处理，回转盘和支架之间采用深沟球轴承做回转支撑，推杆和导向孔之间镶嵌铜套做滑动摩擦副，长期运行下的磨损量控制在0.02mm/100万次以内，能够满足自动化产线长期连续运行的可靠性要求。在实际产线适配过程中，该机构可根据加工工序的数量调整夹头的布置数量，当前结构为12工位布局，可对应完成上料、粗加工、半精加工、精加工、检测、下料等多工序的同步流转，若应用于工序更少的加工场景，可直接减少夹头安装数量，不需要重新加工回转盘本体，夹头采用标准快拆结构，更换不同规格的夹头仅需要松开端部的紧定螺丝即可完成，适配直径2mm到12mm范围内的各类小型工件夹持。

　　机构的侧面预留了检测开关安装位，可加装光电传感器检测每个工位的工件是否装夹到位，避免空夹加工导致的刀具损坏问题，整体结构没有复杂的异形曲面零件，所有零部件都可采用常规的车、铣、钻工艺完成加工，加工成本较低，适合中小批量的产线改造项目快速落地使用。
