辐条式直齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2022-01-29 ID:524447

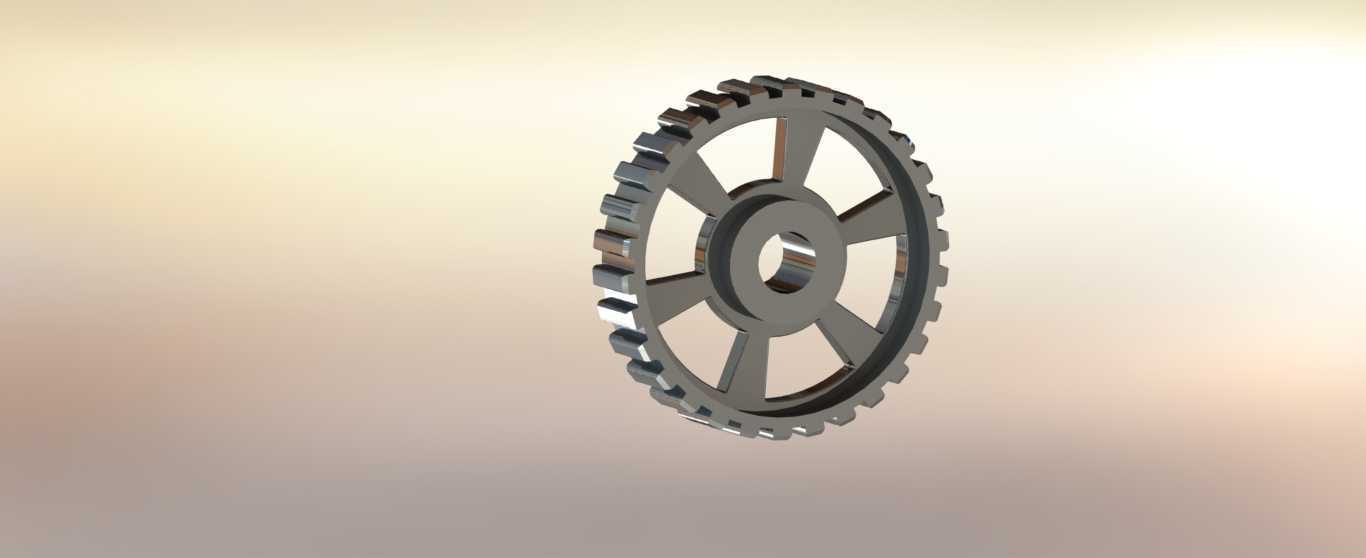

  • 辐条式直齿圆柱传动齿轮结构

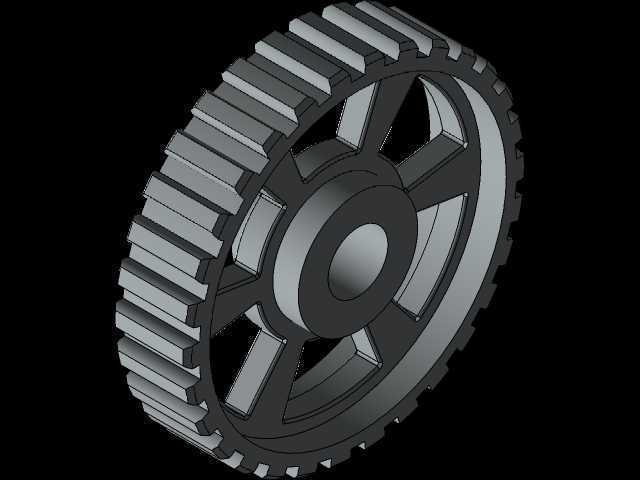

  • 辐条式直齿圆柱传动齿轮结构

  这款辐条式直齿圆柱齿轮,主要适配中低速、中等载荷的开式或半开式传动场景,常见于小型农用机械的动力传输单元、轻工包装设备的进给机构、普通输送线的动力换向部位,也可作为教学实训用的传动演示部件,相比实心齿轮能在满足强度要求的前提下降低自身重量,减少转动惯量带来的启动冲击。从结构设计来看,轮齿部分采用标准渐开线齿形,齿顶修缘量控制在合理区间,能有效降低啮合过程中的齿顶干涉,减少运行时的冲击噪音,齿面的过渡圆角经过优化,可避免应力集中导致的齿根断裂问题,适配常规的润滑条件,无论是脂润滑还是低速油浴润滑都能稳定工作。轮体部分采用六辐条对称结构,辐条的截面为近似矩形的变截面设计,靠近轮毂处的截面尺寸更大,向轮缘方向逐步收窄,

  这种设计既可以保证轮体在传递扭矩时的刚度,避免辐条在交变载荷下出现疲劳变形,又能最大化去除冗余材料,相比同尺寸实心齿轮减重可达40%左右,对于需要频繁启停的传动工位来说,更低的转动惯量能让传动响应更迅速,也能降低驱动端的启动负载。轮毂部分设计有阶梯式中心通孔,大直径段用于穿装传动轴,小直径段可作为定位止口,与轴肩配合实现轴向定位,轮毂上预留的键槽位置符合标准平键的安装尺寸,能保证扭矩传递过程中不会出现周向打滑,轮毂与辐条的连接位置做了大圆弧过渡,避免铸造或机加工过程中出现应力集中缺陷,也能减少热处理时的开裂风险。轮缘部分的厚度经过强度校核,能承受轮齿啮合时的径向力与圆周力,轮缘内侧与辐条的连接位置同样做了圆弧过渡,

  保证整个轮体的力流传递顺畅,不会出现局部应力突变。在实际安装使用时,需要注意中心孔与传动轴的配合公差,一般采用过渡配合即可满足使用要求,安装前需要清理键槽内的毛刺,保证平键能顺利嵌入,轴向固定可采用轴端挡圈或者圆螺母,避免齿轮运行过程中出现轴向窜动。啮合装配时需要保证配对齿轮的中心距误差在允许范围内,齿侧间隙控制在0.1到0.2倍模数区间,间隙过小会导致轮齿卡滞、磨损加剧,间隙过大则会出现传动冲击、反向空程量大的问题。这款齿轮的适用工况转速一般不超过1500转每分钟,传递功率根据模数大小适配,不适合高速重载的闭式传动场景,比如重型减速机的高速级齿轮就不适用这类辐条结构,更适合载荷平稳、转速中等、对部件自重有一定要求的传动工位。

  建模过程中,齿形部分通过渐开线方程生成精准齿廓,再通过阵列命令完成所有轮齿的创建,辐条部分采用对称拉伸后做过渡圆角处理,轮毂与轮缘部分通过回转命令生成基础结构,再对各个连接位置做应力优化的圆角处理,整个模型的尺寸链完全符合机械设计手册中关于直齿圆柱齿轮的结构规范,所有安装尺寸都预留了合理的公差带,能直接导出工程图用于生产加工参考。在日常维护中,这类辐条齿轮需要定期清理辐条缝隙中堆积的粉尘与杂物,避免杂物卡入轮齿啮合区域造成齿面损伤,定期检查齿面磨损情况,当齿厚磨损量超过原齿厚的15%时就需要及时更换,避免出现断齿故障影响整个设备的运行。
