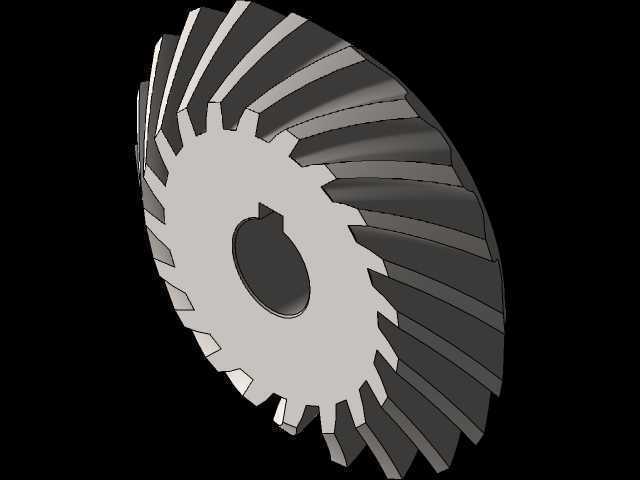

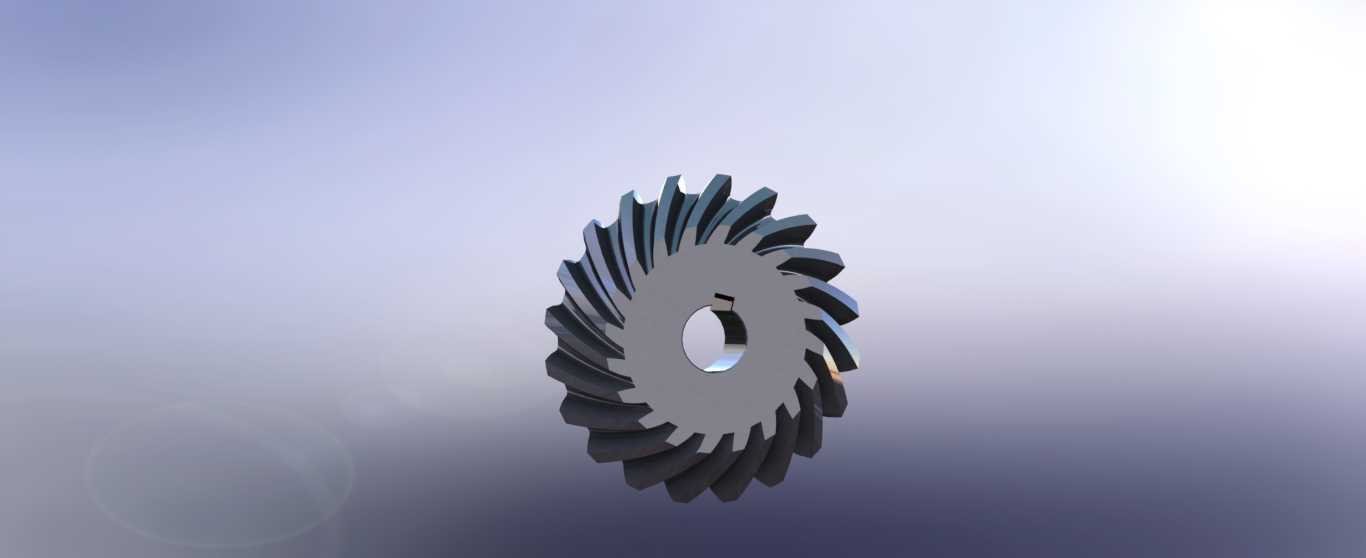

交错齿螺旋锥齿轮传动件三维结构

　　在各类需要实现相交轴或交错轴动力传递的机械传动场景中，螺旋锥齿轮始终是核心传动部件之一，不同于直齿锥齿轮仅能在低速、低载荷工况下工作的特性，这类带螺旋齿向的锥齿轮可适配中高速、重载且对传动平稳性有较高要求的设备端，常见于差速器总成、机床主轴传动箱、矿山设备的动力转向单元、农用机械的行走传动模块中。从实际使用的工况反馈来看，螺旋锥齿轮的重合度远高于直齿锥齿轮，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿锥齿轮啮合时的瞬时冲击，因此传动过程的噪音、振动都能控制在更低水平，对应的轮齿接触应力分布更均匀，单齿承受的峰值载荷更小，整体使用寿命比同模数直齿锥齿轮高出40%以上。

　　设计这类螺旋锥齿轮时，首先要明确安装轴的交角参数，常规通用场景多采用90度轴交角，部分特殊传动场景会根据设备的空间布局调整为75度、110度等非标准交角，这一参数直接决定了分锥角的计算基准。齿向的螺旋角选择需要平衡轴向力与传动重合度的关系，螺旋角过大会导致齿轮工作时产生过大的轴向分力，对支撑轴承的轴向承载能力提出过高要求，还会额外增加传动过程的功率损耗；螺旋角过小则无法发挥螺旋锥齿轮重合度高、传动平稳的优势，通常通用工业场景会选取35度左右的螺旋角作为设计基准。轮齿的齿形修形是设计过程中容易被忽略的环节，实际装配过程中不可避免存在安装距误差、轴系变形、轴承游隙，若采用理论完全共轭的齿形，实际啮合时会出现轮齿边缘接触、载荷集中在齿端的问题，因此需要对齿长方向、齿高方向做适量的修形处理，让啮合接触区稳定落在轮齿中部，避免偏载导致的断齿、点蚀失效。

　　从安装边界来看，这类锥齿轮的轴向定位完全依赖安装距尺寸，也就是分锥顶点到齿轮安装定位端面的轴向距离，设计时需要在轮毂位置预留足够的轴向定位台阶，台阶的端面跳动公差需要控制在0.02mm以内，避免安装后齿轮出现偏摆。中心孔的尺寸需要与匹配的传动轴做过渡配合，通常选取H7/k6的配合公差，既保证装配时的同轴度，也方便后期维护拆卸。轮毂上的键槽需要对称分布在齿轮的轴线平面内，键槽的对称度公差不超过0.03mm，避免动力传递时键侧受力不均出现压溃。齿轮的外径、轮缘厚度需要匹配安装腔的内部空间，要预留至少2mm的安全间隙，避免运转过程中轮缘与腔体内壁发生剐蹭，同时轮缘厚度不能小于全齿高的1.2倍，保证轮齿根部有足够的结构强度承受冲击载荷。

　　实际选型应用时，需要先核算传动系统的额定输入扭矩、最高工作转速，结合传动比确定齿轮的大端模数，模数选择过小会导致轮齿弯曲强度不足，大载荷下出现断齿风险；模数过大则会让齿轮整体体积不必要的增大，占用过多安装空间，还会增加加工成本。配对使用的两个螺旋锥齿轮需要保证螺旋角大小相等、旋向相反，安装时要严格调整两个齿轮的侧隙，侧隙过大会导致传动回程误差大，正反转切换时出现冲击；侧隙过小则会导致轮齿啮合时润滑脂无法有效进入啮合面，出现干磨、温升过高的问题，通常根据模数大小，侧隙控制在0.1-0.3mm区间适配多数中载工况。另外要注意，螺旋锥齿轮工作时会产生方向随旋向、转动方向变化的轴向力，选型支撑轴承时必须选用可承受双向轴向载荷的圆锥滚子轴承或角接触球轴承，并且在装配时预留合适的轴承预紧量，抵消轴向力带来的轴系窜动，保证齿轮啮合位置始终处于设计的理想状态。
