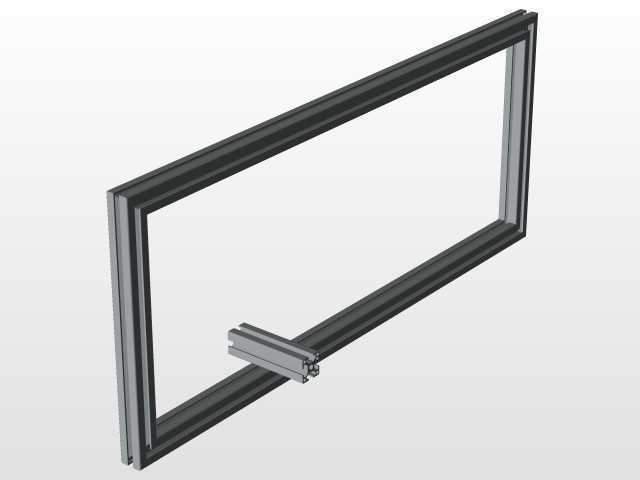

工业铝型材截面结构三维设计

　　本次设计的铝型材截面，主要面向工业自动化设备框架、流水线工作台支架、设备防护栏搭建这类常见的工业装配场景，这类型材在非标自动化生产线、车间工位器具、检测设备机架的搭建中应用极广，属于模块化装配体系里的基础结构单元。从截面结构来看，这款型材采用多腔室中空设计，中间的主承重腔壁厚做了加厚处理，能够在满足轻量化要求的同时，保证纵向承重时的抗弯曲形变能力，日常搭建1.2米跨度的中层置物架时，中部满载下扰度可以控制在0.5mm以内，完全满足常规工业工位的承重需求。截面四周设计的T型槽结构是整个型材的核心装配特征，槽口尺寸适配标准的M6T型螺栓与方形螺母，装配时不需要额外在型材上打孔攻丝，只需要将螺母预置在槽道内，

　　就可以实现任意位置的连接件固定，不管是安装亚克力防护板、钣金封板，还是固定脚轮、调节脚座，都能实现无焊接快速装配，后期设备改造移位时也可以反复拆装，不会破坏型材本身的结构强度。设计过程中，特意对槽口的边缘做了R0.3的圆角过渡处理，一方面是避免挤压生产时槽口位置出现应力开裂的问题，另一方面也能防止装配时操作人员被锐边划伤，同时圆角过渡可以让配套的密封胶条、槽条安装时更顺滑，不会出现卡滞或者割破胶条的情况。型材两侧的定位卡槽尺寸做了严格的公差控制，槽宽公差控制在±0.05mm范围内，当多根型材拼接成大尺寸框架时，配套的角件、连接板可以完全卡入槽内，不会出现装配间隙过大导致的框架晃动问题。从安装边界来看，

　　这款型材的截面外轮廓尺寸为40mm×40mm，属于工业铝型材里的通用规格，和市面上同规格的欧标铝型材配件完全通用，不需要单独开模定制连接件，不管是和4040、4080系列型材拼接，还是搭配端盖、合页、把手等配套配件，都能实现无缝适配。型材内部的加强筋布局经过了多次受力仿真优化，筋板厚度设置为1.8mm，既不会因为筋板过薄导致挤压生产时出现充型不满的缺陷，也不会因为筋板过厚增加不必要的材料成本，经过受力仿真验证，当型材作为竖直支撑柱使用时，单根1米长度的型材可以承受800kg的轴向静载荷，完全满足常规设备机架的承重要求。在实际使用场景中，这类型材除了搭建设备框架之外，还可以用来制作物料周转车的车架、车间的安全隔离围栏、

　　设备的走线槽支架，因为T型槽本身就可以作为走线通道，将设备的电源线、信号线藏在槽内，搭配专用的线槽盖就可以实现整洁的布线效果，避免线缆外露造成的安全隐患。设计时还考虑到了型材的拼接精度问题，截面的端面垂直度公差控制在0.02mm以内，当两根型材通过直角连接件拼接时，拼接后的垂直度误差不会超过0.1mm，保证搭建出来的框架整体横平竖直，不会出现倾斜错位的问题，对于需要安装直线导轨、输送皮带的高精度设备框架来说，这种精度可以减少后期安装调试时的校准工作量。另外，型材表面采用阳极氧化处理的预留工艺余量，截面的所有外表面都没有尖锐的凸起或者凹陷，氧化处理时可以保证膜层厚度均匀，不会出现局部色差或者膜层脱落的问题，日常使用中抗腐蚀、抗磨损能力更强，在车间有少量切削液、油污的环境下也不会轻易生锈腐蚀，使用寿命可以达到十年以上。
