单耳铰接式连接固定支座结构设计

　　这类单耳铰接支座在工业场景里的应用覆盖范围极广，从重型工程机械的动臂连接点位，到自动化生产线的连杆摆动支撑端，再到物流输送设备的张紧机构铰接位，都能见到同结构形式的零件作为核心传力部件存在。它的核心作用是在两个需要实现相对摆动的构件之间提供可靠的铰接支撑，同时传递径向载荷与部分轴向载荷，避免连接部位出现应力集中导致的结构失效。

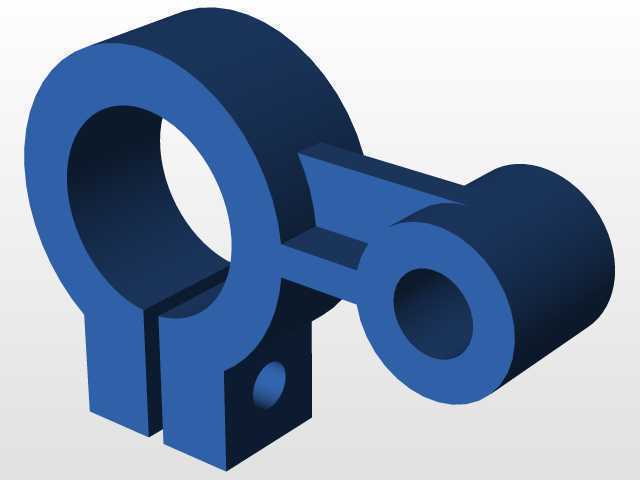

　　从功能特性上看，该支座采用单耳开孔的铰接形式，大直径端的通孔用于穿装铰接销轴，与配套的双耳构件形成转动副，耳板两侧的平行平面在加工时需要保证足够的平面度与平行度，确保装配后铰接副转动顺畅无卡滞，不会出现偏磨导致的销轴快速磨损。小直径端的凸台结构带有同轴通孔，可用于安装定位销或者小型连接轴，实现附属构件的定位或者辅助连接，支座底部的两个平行支脚是主要的承载安装面，每个支脚上预留的安装孔用于穿装紧固螺栓，将整个支座固定在设备的机架或者安装基座上，支脚的底面需要在精加工时保证与大铰接孔的轴线平行度，避免安装后支座出现倾斜，导致铰接副承受额外的倾覆力矩。

　　设计这类支座的时候，首先要根据实际工况的载荷大小确定大铰接孔的直径，孔径的选择需要匹配对应规格的铰接销轴，保证销轴的抗剪切强度与耳板的抗挤压强度满足工况安全系数要求，通常耳板的厚度要比配套双耳构件的单片耳板厚15%左右，避免在交变载荷下出现耳板变形开裂。大孔与小孔之间的连接臂采用圆弧过渡的结构形式，避免直角连接处出现应力集中，尤其是在承受冲击载荷的工况下，圆弧过渡的曲率半径不能过小，否则会在过渡位置产生极高的局部应力，长期运行后容易出现疲劳裂纹。两个安装支脚的间距需要根据安装基座的螺栓孔位匹配设计，安装孔的直径要比选用的紧固螺栓大1-2mm，预留足够的安装调整余量，避免加工误差导致装配时螺栓无法穿入，支脚的高度要保证安装后支座底部与基座之间留有足够的间隙，方便后期维护时拆卸铰接销轴，不会出现销轴被基座挡住无法抽出的问题。

　　从安装边界来看，该支座的整体外轮廓宽度由大耳板的外径决定，安装时需要在大耳板的两侧预留至少等于耳板厚度的操作空间，方便装配时调整铰接垫片的厚度，也方便后期加注润滑脂维护铰接副。支座的总高度要满足铰接点的设计高度要求，保证连接的连杆构件在全摆动行程内不会与周边的设备构件发生运动干涉，尤其是小端凸台的位置，要核算连杆摆动到极限角度时，凸台与连杆本体之间的安全间隙不小于3mm，避免运动过程中出现碰撞磨损。安装面的平面度要求控制在0.1mm以内，紧固螺栓的预紧力要按照螺栓规格对应的扭矩值施加，避免预紧力过大导致支脚出现变形，或者预紧力不足导致设备运行时支座出现松动移位。

　　在实际选型应用时，还要根据工况的环境特性选择对应的材料与表面处理方式，在普通室内工况下采用常用的45号钢调制处理即可满足强度要求，表面做发黑处理预防锈蚀；如果是在户外潮湿或者有腐蚀介质的工况下，则需要选用不锈钢材料或者做镀锌、喷塑的表面处理，提升零件的耐腐蚀能力，延长使用寿命。铰接孔的内表面需要做适当的硬化处理，比如表面淬火或者镶装铜套，降低销轴转动时的磨损速率，延长铰接副的维护周期。
