带散热鳍片结构的方形气缸缸体设计

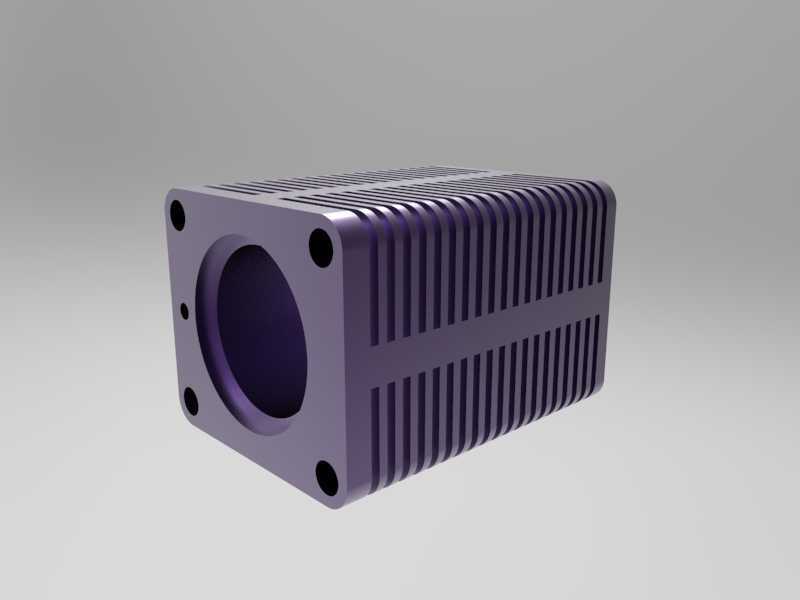

　　这款方形缸体结构的气动执行部件，在轻工自动化生产线、小型工装夹具动力单元、非标检测设备的压紧机构中有着极高的适配性，区别于常规圆形气缸的安装逻辑，方形的安装基准面可以直接贴合设备安装板完成定位，不需要额外加工定位卡槽或者配套安装抱箍，在紧凑排布的多工位设备中，能够有效缩减相邻执行元件之间的排布间距，提升设备内部的空间利用率。从结构设计逻辑来看，缸体外壁周向布置的等距竖向散热鳍片，是针对气缸高频往复运行场景做的针对性优化，常规光滑外壁的气缸在每分钟60次以上的高频往复工况下，压缩空气反复压缩膨胀产生的热量会在缸体内积聚，导致密封件加速老化、缸体内部润滑脂失效，而鳍片结构将缸体的散热表面积提升了2.7倍左右，

　　运行过程中产生的热量可以通过鳍片快速传导到周围空气中，即使在无额外风冷的密闭设备舱内，也能将缸体表面温度控制在密封件耐受的合理区间内，延长整套执行元件的维护周期。缸体前端的法兰安装面设置了四个对称分布的安装孔，孔位公差按照H7级精度设计，既可以通过螺栓直接将缸体固定在设备立板上，也可以配合前端端盖、导向套组件组成带导杆的防回转气缸单元，适配需要精准直线输出、不允许活塞杆周向转动的压装、分拣工位。中心的圆形腔体内壁做了珩磨处理，表面粗糙度控制在Ra0.4以内，能够和活塞密封圈形成稳定的动密封配合，减少压缩空气的内泄漏量，保证气缸的输出推力稳定，不会因为内泄导致推力不足、动作迟缓的问题。从安装边界尺寸来看，

　　方形缸体的对边尺寸经过紧凑化设计，在相同缸径的前提下，比常规圆形气缸加安装附件的总占用宽度缩减了18%左右，四个安装孔的中心距遵循通用气动元件的安装尺寸规范，可以直接替换同规格的标准气缸缸体，不需要对原有设备的安装板做二次改孔加工，降低设备改造的加工成本。鳍片的厚度和间距经过受力校核，在保证散热面积的同时，不会因为鳍片过薄导致缸体整体刚性下降，即使在0.8MPa的额定工作压力下，缸体的形变量也控制在0.02mm以内，不会因为缸体变形导致活塞卡滞、密封圈偏磨的问题。在实际选型应用中，这类带散热结构的方形缸体尤其适合电子行业的小型点胶设备、锂电池生产的电芯夹持工位、包装机械的折边压合机构，这类场景普遍存在设备排布紧凑、气缸动作频率高、

　　维护空间有限的特点，该结构的缸体既能够满足高频动作的散热需求，又能凭借方形本体的安装优势缩减设备整体体积，同时统一的安装孔位可以和现有标准气动元件通用配件适配，不需要单独定制密封件、端盖等易损配件，降低后期运维的配件储备成本。设计过程中还考虑了不同工况的适配性，缸体的边角位置做了R2的圆角过渡，避免安装过程中锐边划伤操作人员或者配套的气管、线缆，鳍片的端部也做了微小的倒角处理，去除加工过程中产生的毛刺，防止长期运行过程中毛刺脱落掉入设备内部造成卡滞隐患。前端腔体的密封槽位置同轴度控制在0.01mm以内，保证端盖安装后和缸体内腔的同轴度符合要求，避免活塞运行过程中出现偏载，延长活塞和密封件的使用寿命。
