方形轴流散热风机安装固定框架结构

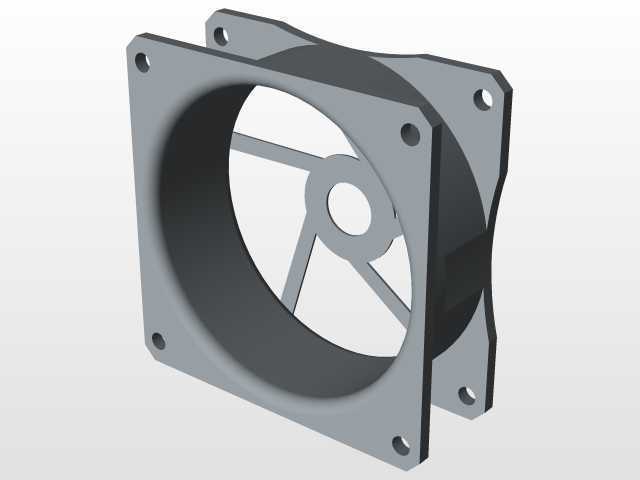

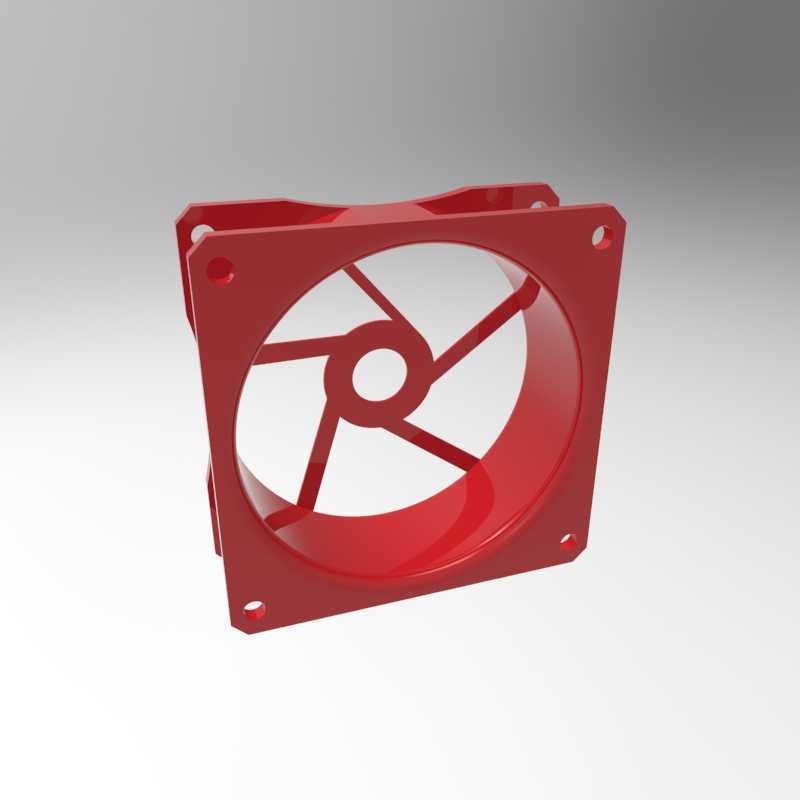

　　该结构为标准方形轴流散热组件的一体式外框与内置风叶结构，常见于各类工业电控柜、伺服驱动机箱、小型工控设备、电脑主机及大功率电源模块的通风散热工位，作为强制空气对流的核心承载构件，承担风叶定位、安装固定、气流导向的多重作用。外框采用四边等宽的方形法兰式设计，四个角位预留沉头安装孔，适配行业通用的安装孔距标准，可直接通过M4/M5规格的螺丝固定在设备柜体的通风开孔位，安装面做了0.2mm的平整度公差控制，避免安装后出现缝隙漏风、框架形变蹭叶的问题。框架内侧做了环形导流弧面，从进风侧到出风侧设置15°的导流倾角，能够减少气流进出框架时的涡流损耗，提升风叶运转时的送风效率，降低风阻带来的气动噪音。

　　内置的五叶式轴流风叶与中心轴套做一体化结构设计，中心轴套的内孔尺寸适配常规24V/12V直流无刷电机的输出轴径，轴套端面预留顶丝定位槽，可直接与电机轴锁紧固定，无需额外的转接连接件。风叶的叶型采用等截面圆弧翼型设计，叶片扭转角从根部到梢部做渐变处理，根部扭转角28°，梢部扭转角16°，匹配常规2000-3000rpm转速区间的气动特性，在保证送风量的同时，控制叶片梢部的线速度，降低运转时的高频切风噪音。框架的厚度尺寸适配常规同规格风机的安装厚度要求，侧边做了0.3mm的拔模斜度，适配注塑成型的工艺要求，量产时可直接采用ABS或者阻燃PP材料一次注塑成型，生产效率高，尺寸一致性好。在实际设备选型应用中，

　　该结构可直接匹配对应尺寸的风机电机总成，无需额外设计定制安装支架，能够缩短设备散热系统的开发周期，四个角的安装孔位兼容正装、反装两种安装方式，可根据设备内部的气流走向选择吸风或者吹风的安装模式，适配不同设备的散热风道设计需求。框架的内圈与风叶的梢部预留0.8mm的安全间隙，既避免运转过程中热胀冷缩或者震动导致风叶蹭框，又不会因为间隙过大产生回流损失，影响散热效率。风叶的中心轴套做了加厚处理，厚度比叶片根部厚2mm，提升与电机轴配合的结构强度，避免长期运转后轴套开裂、风叶松动的问题。在结构设计过程中，所有的转角位置都做了R0.5以上的圆角过渡，避免注塑成型时出现应力集中，提升构件的抗冲击性能，在设备运输或者震动工况下，

　　不会因为边角应力集中出现开裂破损。该结构的外形方正，可多个并排拼接安装在大面积通风的设备柜体上，相邻框架之间可通过侧边的定位卡槽对齐，保证安装整齐度，拼接后整体的风道连续性好，不会出现相邻风机之间的气流干扰。对于需要做防尘处理的应用场景，该框架的进风侧端面预留了1mm深度的防尘网安装槽，可直接粘贴或者卡装对应尺寸的防尘滤网，无需额外设计滤网固定结构，进一步拓展了组件的适用场景。在三维建模过程中，所有配合尺寸都按照通用公差等级做了参数化设置，安装孔位、轴套内孔、框架外尺寸都设置了可编辑参数，可根据不同的风量需求、安装空间要求快速调整尺寸，衍生出不同规格的同系列散热风机框架结构，减少重复建模的工作量。
