带多孔安装座双耳铰接支撑结构件

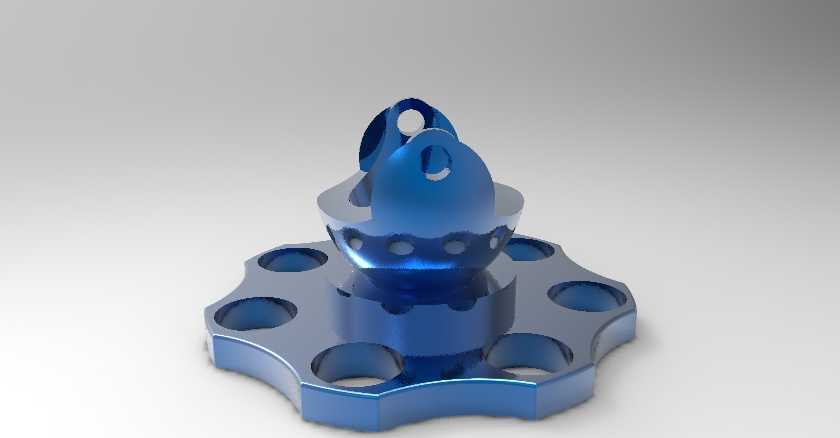

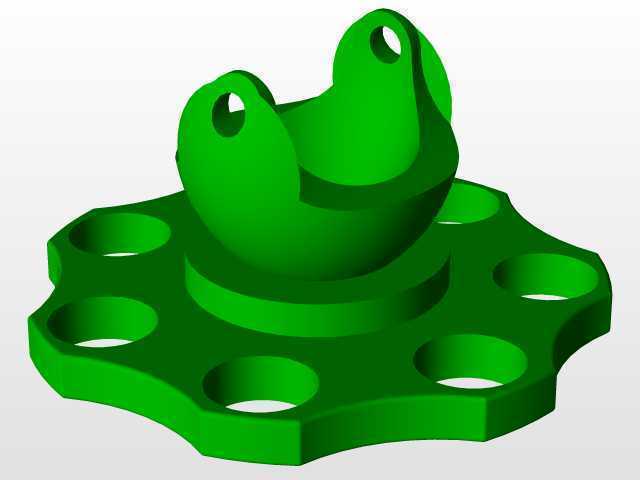

　　该结构件属于机械传动与支撑系统中的铰接连接类零件，下部采用带周向均布通孔的法兰式安装基座，法兰外缘做了多段圆弧切边处理，并非整圆结构，这种轮廓设计一方面可以减少安装时与周边相邻构件的空间干涉，另一方面能在保证安装连接强度的前提下降低零件整体自重，适配对安装空间、构件重量有约束的设备装配场景。下部法兰盘上的通孔沿周向均匀排布，孔位的分度精度直接决定安装后的受力均匀性，建模时需要严格控制各孔的中心距公差、孔轴线与法兰基准面的垂直度公差，避免装配时出现螺栓无法穿入、安装后基座偏斜的问题。法兰基座上方设置有阶梯式过渡凸台，凸台直径介于上部铰接体与下部法兰之间，作用是分散上部铰接部位传递的载荷，避免应力在法兰与上部结构的连接根部集中，

　　降低长期交变载荷下出现结构断裂的风险。上部为对称式双耳铰接结构，两个铰接耳板上同轴设置铰接通孔，孔的轴线与下部法兰的安装基准面保持平行，这种结构设计用于配套铰接销轴，实现两个构件之间的定轴转动连接，常见于各类需要摆动、转动自由度的机械连杆机构、支撑调节机构中。耳板的内侧与外侧均做了圆弧过渡处理，既可以减少耳板与配套铰接件的运动干涉，也能优化应力传递路径，避免尖角位置的应力集中。上部铰接体的内腔为弧形凹面结构，该曲面与配套的转动件外轮廓匹配，转动过程中可以起到辅助限位、贴合支撑的作用，限制铰接件的横向窜动，保证转动副的运动稳定性。从安装边界来看，下部法兰的最大外轮廓尺寸决定了该零件所需的最小安装平面空间，

　　法兰上的通孔规格适配对应直径的连接螺栓，安装时需要保证法兰基准面与安装基体的平面完全贴合，若接触面存在平面度误差，会导致螺栓预紧后零件产生内应力，长期运行下出现变形。上部双耳的间距、铰接孔的直径决定了适配的铰接销轴规格以及配套铰接件的厚度尺寸，设计时需要保证铰接孔与销轴的配合间隙在合理范围内，间隙过大会导致转动过程中出现晃动冲击，间隙过小则会出现卡滞、转动不畅的问题。这类铰接支撑件广泛应用于通用机械设备的连杆传动系统、可调支撑机构、工装夹具的转动连接部位，工作过程中主要承受径向的铰接载荷以及安装面的压紧载荷，建模过程中需要重点关注各配合面的尺寸精度、形位公差设置，同时兼顾结构的轻量化与强度平衡，比如法兰切边的深度不能过大，

　　否则会降低法兰的整体刚度，导致螺栓预紧后法兰边缘出现翘曲变形；耳板的厚度需要根据额定承载载荷计算确定，过薄会导致耳板受载变形，过厚则会增加不必要的材料成本与零件重量。另外，上部铰接体的弧形凹面需要与配套转动件的曲面保持足够的贴合面积，避免局部接触应力过大导致接触面过早磨损，建模时需要保证曲面的轮廓度公差，确保装配后接触均匀。
