钣金类带镂空卡位的板状安装支架

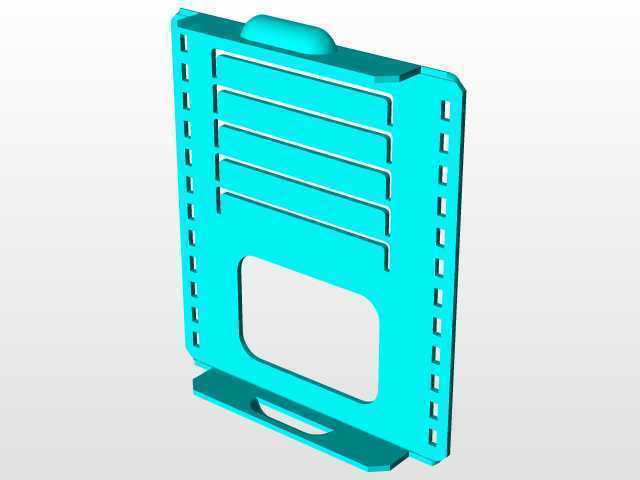

　　日常做设备结构排布时，这类钣金成型的板状支架往往是电控单元、小型功能模块安装固定的核心承载件，很多人做钣金设计时容易忽略安装边界与周边干涉的问题，最后打样出来才发现侧边的安装孔位和设备框架的加强筋撞位，或是预留的走线空间被钣金折边挡住，反而拖慢整机组装的进度。从结构形态来看，这个构件整体采用薄板一体折弯成型，主体板面做了等距排布的横向通槽，这类槽位并非单纯做外观装饰，一方面是给安装在板面上的模块预留散热对流通道，避免模块长时间工作时热量在封闭板面区域积聚，另一方面也能在不损失整体结构强度的前提下降低构件自重，对于需要控制整机重量的便携类设备、移动式检测装置来说，这类减重设计的收益非常明显。板面下方的大尺寸方形镂空，

　　是专门给模块的对接接头、操作按键预留的操作空间，做结构设计时这个镂空的尺寸边界需要严格匹配对接模块的外形公差，通常单边预留0.3到0.5mm的装配间隙即可，间隙过大会导致模块安装后出现晃动，间隙过小则会在钣金折弯公差累积时出现装配卡滞，批量生产时的不良率会明显上升。构件两侧等距排布的半开放缺口，是专门为快速卡装设计的卡位结构，和传统的螺栓穿孔固定方式不同，这类卡位可以直接卡在设备框架预设的凸点上，组装时不需要额外拧装侧边的固定螺丝，只需要将构件顺着导向槽推入到位，就能通过卡位的回弹实现预固定，后续只需要在上下两端加装2颗固定螺丝就能完成整个构件的锁紧，整机组装的效率能提升40%以上，非常适合大批量流水线装配的产品使用。

　　顶部的一体折弯凸台，是作为整个构件的上限位结构存在的，推入安装位时这个凸台会直接顶住框架的上沿，避免安装时推入过深导致下方的对接接头错位，同时凸台的圆弧过渡设计也能避免钣金锐边划伤组装人员的手部，或是刮破连接线缆的绝缘层。底部的折弯翻边一方面是提升整个板面的抗弯折强度，薄板构件如果没有翻边加强，在安装较重的模块时很容易出现中部下凹变形，翻边的高度通常根据板材厚度调整，1.2mm厚度的冷轧钢板做这类构件时，翻边高度做到8mm就能满足常规的强度要求，不需要额外焊接加强筋，也能减少加工工序。做这类钣金件的建模时，需要提前预留折弯系数，不同材质、不同厚度的板材折弯扣除值存在差异，普通冷轧钢板的90度折弯扣除值通常在1.6到1.8倍板厚区间，

　　如果直接按理论尺寸建模不考虑折弯系数，成型后的构件实际尺寸会和设计值出现偏差，直接导致两侧的卡位和框架凸点对不上。另外这类构件的安装边界需要提前和整机布局做干涉校验，两侧卡位的中心距要和框架凸点的中心距保持一致，公差控制在±0.1mm以内，板面的安装孔位要避开内部的走线通道，同时要考虑模块安装后插头插拔的操作空间，不能出现插头插上后和周边构件距离过近导致绝缘距离不足的问题。实际应用场景中，这类支架常被用在小型工控设备的内置模块安装、便携检测仪器的电路板固定、桌面型办公设备的功能模组承载等位置，相比注塑成型的支架，钣金件的加工周期更短，小批量打样时不需要开模，通过激光切割、数控折弯就能快速成型，遇到设计调整时修改图纸就能快速迭代，非常适合产品研发阶段的结构验证使用。另外板面的横向槽位宽度也有讲究，槽宽过窄会影响散热对流效果，槽宽过宽则会降低板面的结构强度，通常槽宽设置在8到10mm，槽与槽之间的连接筋宽度不小于5mm，就能在强度和散热之间找到比较好的平衡点，同时槽位的边缘要做去毛刺处理，避免组装时划伤线缆。
