普利德格利西门特联动轮组结构设计

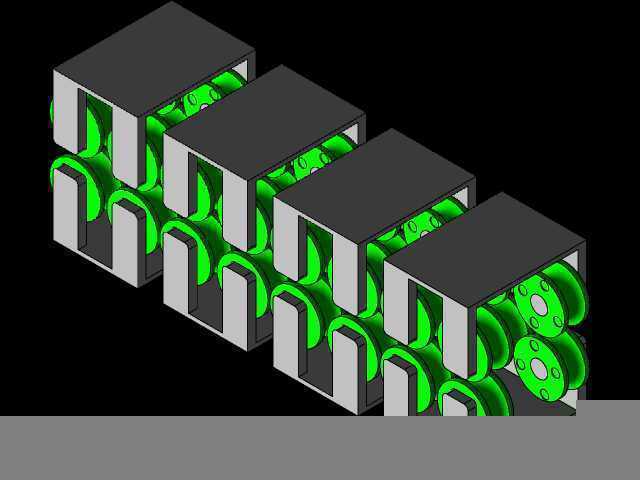

　　该结构属于模块化阵列式传动轮组，最初的设计需求来自连续物料输送线的侧边导向定位场景，在窄幅条状物料的连续加工产线中，这类轮组需要承担物料侧边的承托与同步导向作用，避免物料在输送过程中出现偏移、褶皱的问题。从结构布局来看，整体采用四组完全一致的单元沿输送方向等距阵列排布，每个单元都包含独立的支撑框架与成对布置的绿色滚轮，相邻单元的框架之间预留了均匀的间隙，这个间隙的尺寸经过反复校核，既要保证滚轮转动时不会和相邻框架发生运动干涉，也要让物料在通过轮组时不会因为间隙过大出现下垂卡滞的问题。

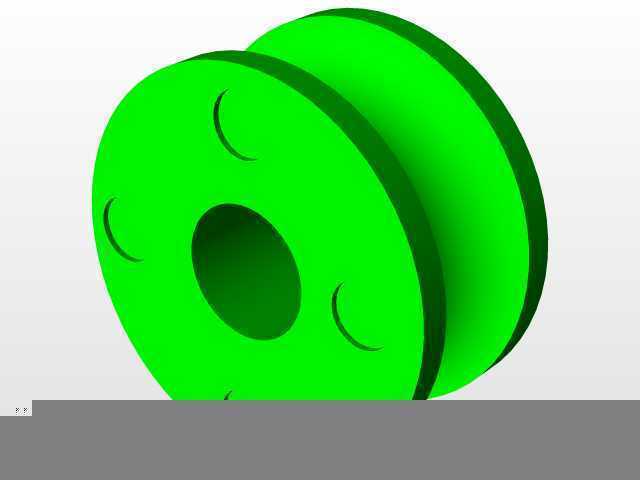

　　设计过程中首先确定了滚轮的型面参数，滚轮外缘采用带圆弧过渡的槽型结构，这种结构可以自动适配不同厚度的条状物料，当物料存在小幅厚度波动时，槽型面可以自动对中，不需要额外增加导向调节机构。滚轮的安装轴采用两端简支的固定方式，轴端直接嵌入支撑框架的预制安装孔内，没有额外的轴承座结构，这种设计大幅简化了组件的装配流程，在需要快速更换磨损滚轮的时候，只需要将轴从框架孔内顶出就可以完成替换，不需要拆解整个单元结构。支撑框架采用U型截面的一体式结构，框架的上下平面作为安装基准面，上平面可以直接固定在产线的横梁上，下平面和滚轮的最低点预留了安全距离，避免滚轮转动时和下方的设备结构发生剐蹭。

　　从安装边界来看，整个轮组的总宽度由四个单元的宽度叠加间隙尺寸确定，每个单元的宽度尺寸统一，在实际产线应用中，可以根据输送段的长度自由增减单元数量，不需要重新设计基础结构，模块化的设计让这套结构可以适配不同长度的输送工位。滚轮的转动轴线和物料输送方向保持垂直，所有滚轮的顶面处于同一水平面上，这个平面的平面度公差控制在0.2mm以内，保证物料在通过轮组时每个滚轮都能均匀接触物料底面，不会出现个别滚轮悬空不受力的情况。在运动特性上，所有滚轮都采用无动力自由转动的设计，依靠物料和滚轮表面的摩擦力带动滚轮转动，不需要额外配置驱动电机，这种设计大幅降低了结构的复杂度与后期维护成本，适合在低速轻载的连续输送场景下使用。

　　设计时还考虑了材料的适配性，滚轮部分采用耐磨的非金属材质，既可以降低和物料接触时的噪音，也能避免金属滚轮刮伤物料表面，支撑框架采用金属材质焊接成型，保证整体结构的刚性，在长期承受物料压力的情况下不会出现框架变形的问题。相邻滚轮之间的间距经过计算，保证物料在两个滚轮之间的下垂量控制在允许范围内，对于柔性较大的薄型物料，这个间距可以适当缩小，只需要在基础框架上增加额外的滚轮安装位就可以实现调整，不需要更换整个框架结构。在实际安装时，整个轮组通过框架上的预留安装孔和产线支架连接，安装孔采用长圆孔设计，可以在安装时微调轮组的水平位置，保证滚轮的导向面和物料输送方向完全平行，避免出现物料跑偏的问题。

　　这套结构除了应用在物料输送的导向场景，也可以作为小型物件的缓存输送结构，当物件在轮组上停留时，滚轮的自由转动特性可以方便操作人员横向移动物件，调整物件的加工位置。结构中没有复杂的传动零件，所有零件都是规则的几何形状，加工难度低，普通的铣削、切割工艺就可以完成所有零件的加工，不需要特殊的定制刀具，制造成本可控。在装配过程中，所有零件都采用互换性设计，同一规格的滚轮、安装轴都可以完全互换，在备件储备时只需要储备少量的易损滚轮就可以满足长期维护需求，不需要储备整套的单元组件。
