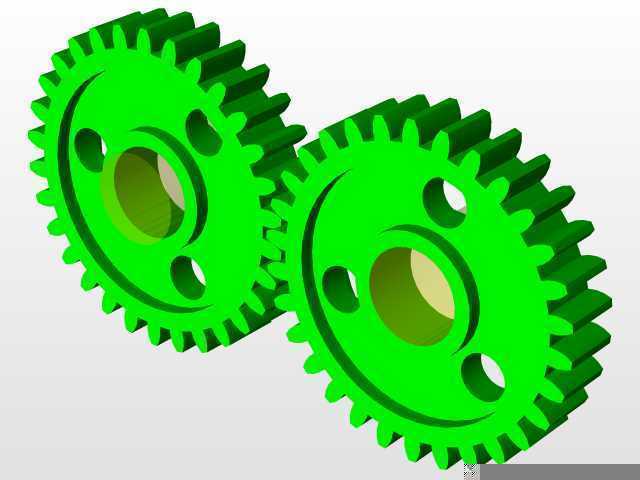

这套啮合传动的双圆柱齿轮结构,是机械传动系统里最基础也最核心的动力传递单元,在各类需要定传动比动力传输的设备里都能见到它的身影,小到小型输送线的动力端、轻工包装设备的传动辊驱动,大到机床主轴进给机构、农用机械的动力分配单元,这类直齿圆柱齿轮啮合副都是优先选用的传动结构,核心原因是其传动效率高、定传动比稳定、加工装配门槛低,日常维护成本远低于蜗轮蜗杆、同步带等其他传动形式。

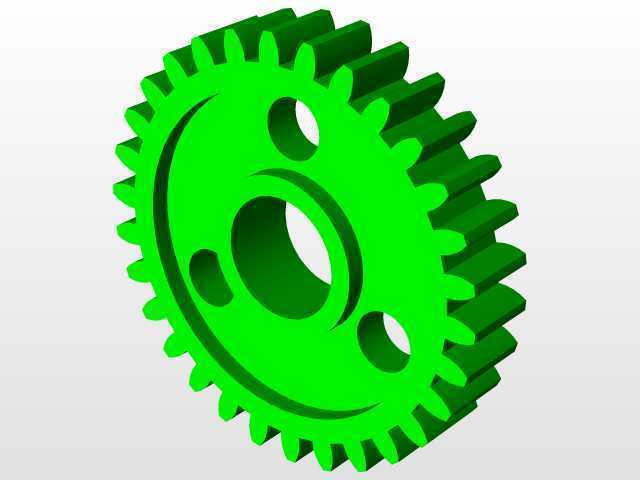

从实际功能特性来看,这组齿轮采用直齿渐开线齿形设计,啮合过程中不存在轴向分力,支撑轴承只需要承受径向载荷,选型时不用额外考虑轴向承载能力,能有效降低支撑组件的采购与装配成本。齿轮本体上开设的三个均匀分布的减重孔,不是随意布置的结构:一方面是在保证轮体抗弯、抗扭强度的前提下,尽可能降低齿轮自身转动惯量,设备启停瞬间的惯性冲击会明显减小,尤其是频繁正反转的传动工位,小惯量齿轮能大幅降低传动链的冲击载荷,延长电机、轴承以及其他关联传动件的使用寿命;另一方面,均匀分布的减重孔也能作为装配时的对位标记,批量装配时不需要额外打标记点,工人能快速找到齿面啮合的初始对位位置,提升装配效率。轮毂位置的阶梯孔设计,是为了匹配常用的平键连接轴径,孔的台阶面可以作为轴上安装的轴向定位面,装配时齿轮推到台阶位置即可保证轴向安装位置准确,不需要额外调整轴向间隙,也方便轴用挡圈的安装固定。
设计这类齿轮传动副的时候,首先要确定的是安装中心距,两个齿轮的中心距误差必须控制在合理公差范围内,中心距过大会导致齿侧间隙过大,传动过程中容易出现冲击、噪音,反向传动时还会存在明显空程;中心距过小则会导致轮齿啮合过紧,齿面磨损加剧,严重时甚至会出现卡齿、断齿的故障。齿宽的选择也要匹配传递扭矩的大小,齿宽过大会导致载荷沿齿宽分布不均,加工或装配时的微小同轴度误差就可能导致轮齿一端出现偏磨;齿宽过小则会导致单齿承载能力不足,满负载运行时容易出现断齿问题。齿面的加工精度选择也要结合应用场景,高速传动场景需要更高的齿形、齿向精度,降低运行噪音和振动;低速重载场景则可以适当降低精度要求,控制加工成本。
从安装边界来看,齿轮的齿顶圆直径决定了传动箱体内腔的最小径向尺寸,设计箱体时必须预留足够的安全间隙,避免齿轮转动时和箱体内壁发生刮碰;两个齿轮啮合位置的下方要预留足够的储油空间,采用油浴润滑时,齿圈浸入油面的深度要控制在1-2个齿高的范围,浸油过深会导致齿轮运转时搅油阻力过大,温升明显,浸油过浅则无法保证齿面充分润滑,加剧齿面磨损。如果是采用脂润滑的开式传动场景,还要在齿轮外侧加装防尘护罩,避免粉尘、碎屑进入啮合齿面,造成磨粒磨损,缩短齿轮使用寿命。另外,齿轮端面和箱体内壁之间也要预留合理的轴向间隙,既要避免轴系窜动时齿轮和箱体发生摩擦,也要防止间隙过大导致润滑脂泄漏。
实际应用中,这类齿轮副的传动比可以根据齿数搭配灵活调整,只要模数、压力角参数一致,不同齿数的同参数齿轮就能正确啮合,设计时可以根据电机输出转速和工作端需要的转速,快速匹配对应的齿数组合,不需要重新设计齿形参数,能大幅缩短非标设备的设计周期。轮齿的受力校核主要关注齿面接触疲劳强度和齿根弯曲疲劳强度,平稳载荷工况下按额定扭矩计算即可,存在冲击载荷的工况则要乘以对应的安全系数,必要时还可以对齿面做淬火、渗碳处理,提升齿面硬度和耐磨性,延长重载工况下的使用寿命。
