工业传动用斜齿硬齿面齿轮结构

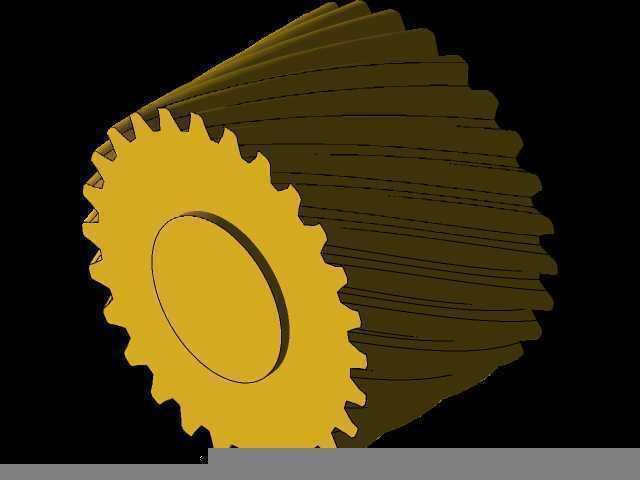

　　在重载工业传动场景中，硬齿面斜齿轮的应用覆盖了从冶金输送线、矿山破碎设备到大型机床主轴传动的多个核心工况，这类零件承担着高扭矩传递、恒定转速比输出的核心作用，相比软齿面齿轮，其齿面经过硬化处理后能承受更高的接触应力，在长期交变载荷下不易出现点蚀、胶合失效，适配连续运转的工业生产需求。从结构设计逻辑来看，这款斜齿齿轮采用螺旋齿形布局，相比直齿圆柱齿轮，啮合过程中齿面是逐步接触再逐步脱离的，重合度更高，传动过程中的冲击、振动与噪声都能得到有效控制，尤其适合中高速、重载的传动链路，能有效降低齿面局部瞬时载荷，延长整套传动副的使用寿命。设计过程中首先要匹配传动链路的中心距要求，齿顶圆、齿根圆的尺寸公差需要严格控制，

　　保证与配对齿轮啮合时的齿侧间隙处于合理区间，间隙过大会导致传动换向时出现冲击，间隙过小则会在运转发热后出现卡滞、齿面磨损加剧的问题。齿轮的内孔是核心安装基准，内孔的尺寸精度、圆柱度公差直接决定了齿轮安装到轴上后的同轴度，若同轴度超差，运转时会出现径向跳动，不仅会产生异常振动，还会导致齿面受力不均，局部载荷过载引发断齿风险。齿宽的设计结合了传递扭矩的大小做匹配，足够的齿宽能提升单齿的接触面积，降低单位面积的接触应力，但齿宽过大也会导致载荷沿齿向分布不均的问题，因此齿向公差也做了对应约束，保证啮合时齿面接触斑点处于合理范围。从安装边界来看，齿轮的轮毂厚度、端面到齿圈的距离都适配常规的轴系安装空间，可通过平键与传动轴实现周向固定，

　　端面可配合轴肩、锁紧挡圈实现轴向定位，不需要额外定制特殊的安装结构，能直接适配现有标准减速器、传动箱的安装尺寸链。齿面的硬化层深度设计结合了模数大小做匹配，保证硬化层能覆盖齿面接触应力的影响深度，避免在长期重载下出现硬化层剥落的问题，齿根部分做了圆角过渡处理，降低应力集中系数，提升轮齿的弯曲疲劳强度，应对启动、过载时的瞬时冲击载荷。在实际选型应用中，这类齿轮可直接替换同参数的常规直齿齿轮，用于升级现有设备的传动平稳性，尤其是在对传动噪声、运转稳定性有要求的设备中，斜齿结构的硬齿面齿轮能在不改动安装结构的前提下，提升整套传动系统的负载能力与运转寿命。建模过程中齿形的生成严格按照渐开线齿廓参数构建，

　　螺旋角的取值兼顾了传动平稳性与轴向力的平衡，配对使用时可通过人字齿布局抵消轴向力，也可配合角接触轴承、圆锥滚子轴承承受轴向载荷，适配不同的轴系支撑方案。齿轮的端面没有多余的减重孔或复杂结构，保证了轮毂部分的结构强度，适合在有粉尘、轻微冲击的工业车间环境中使用，不会因为结构积灰、应力集中引发早期失效。
