锥齿轮组同轴反向传动反转机构

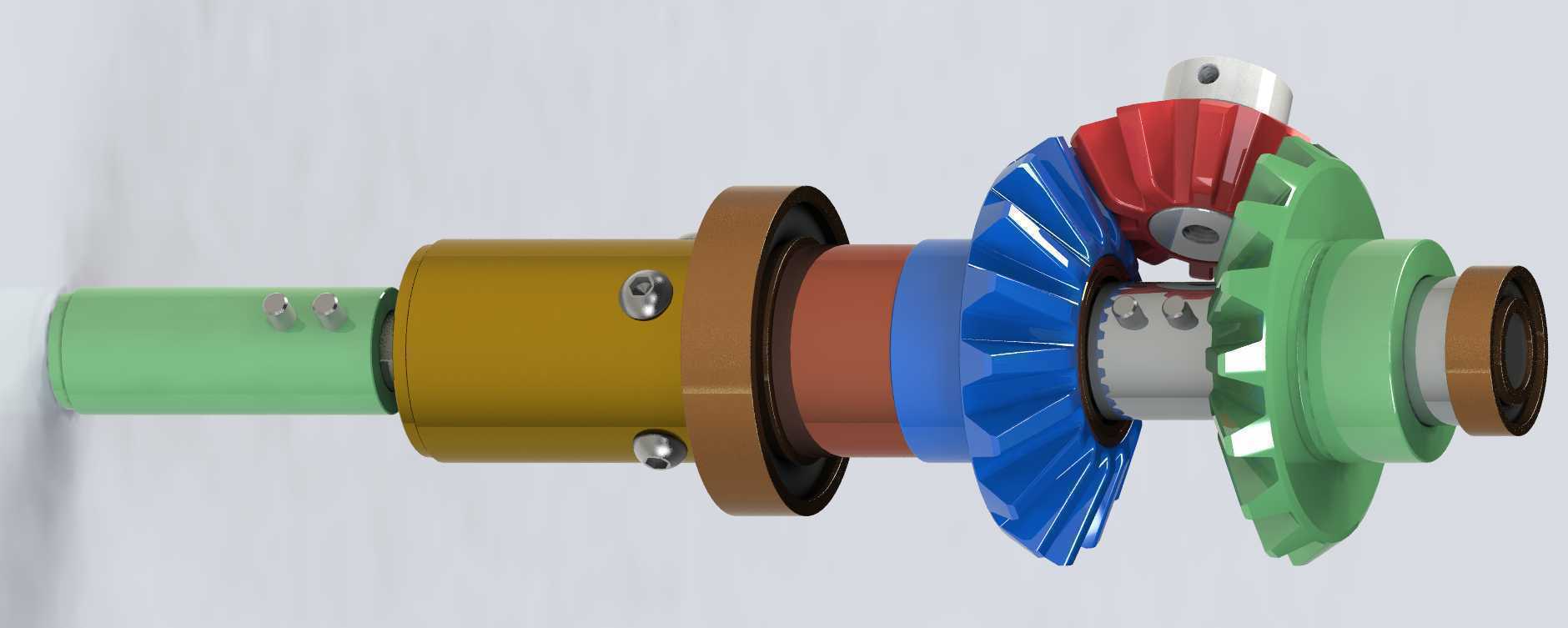

　　这套反转机构核心采用多组锥齿轮啮合实现同轴输入输出的反向传动，常见于需要同轴线正反转向输出的设备场景，比如小型专用机床的进给换向单元、包装设备的反向拨料机构、轻工机械的往复动作驱动端，这类场景往往受安装空间限制，无法布置平行轴换向齿轮组，同轴锥齿轮反转结构就能在极小的轴向空间内完成转向切换，不需要额外增加传动链路。从结构组成来看，输入轴采用圆柱光轴设计，轴端预留两个紧定螺钉安装位，可直接与驱动源输出轴通过轴套锁紧连接，输入轴侧的支撑段做了台阶限位，配合棕色法兰端盖完成轴向定位，法兰端盖上预留两个对称的螺栓过孔，可直接固定在设备安装墙板上，安装时不需要额外加工定位止口，法兰端面与安装面贴合后锁紧螺栓即可完成输入端固定。

　　中间传动段依次布置了推力轴承隔套、蓝色锥齿轮、灰色行星锥齿轮组、绿色输出锥齿轮，其中蓝色锥齿轮与输入轴通过键连接同步转动，三个周向均布的灰色行星锥齿轮通过销轴固定在中间的白色支撑支架上，支撑支架本身不随输入轴转动，仅作为行星锥齿轮的定位载体，蓝色输入锥齿轮转动时带动行星锥齿轮自转，行星锥齿轮再带动另一侧的绿色输出锥齿轮反向转动，最终实现输入轴与输出轴同轴线、等转速反向输出的传动效果。输出端同样设置了台阶轴段，可直接连接负载轮、拨杆或者其他执行件，输出侧的支撑轴承与输入端轴承规格一致，两端轴承的预紧间隙可通过轴套的长度公差进行调整，装配时不需要额外增加调整垫片，只要控制轴套的加工尺寸在公差范围内，就能保证锥齿轮的啮合间隙处于合理区间，

　　避免出现啮合过紧卡滞或者啮合过松打齿的问题。设计过程中首先要确认传动比需求，这套机构采用1:1等速反转设计，输入与输出端锥齿轮的齿数、模数、压力角完全一致，行星锥齿轮的齿数根据中心距匹配，保证三个行星锥齿轮同时与两侧锥齿轮啮合，不会出现干涉或者啮合间隙不均的问题。轴向尺寸上，整套机构从输入端法兰端面到输出轴端面的总长度控制在120mm以内，最大外径为法兰端的60mm，安装时只需要在设备墙板上开设一个直径30mm的过孔用于穿过输入轴，再在法兰对应位置加工两个M5的螺纹孔即可完成固定，不需要预留额外的侧向安装空间，非常适合布置在设备内部空间局促的位置。实际使用中要注意锥齿轮的润滑，

　　因为是开式啮合结构（也可根据需求加装密封外壳做成闭式润滑结构），低速轻载场景下可定期涂抹润滑脂，高速工况则需要加装密封罩填充齿轮油，避免齿轮过快磨损。另外机构的输入输出轴同轴度由两端的轴承安装位加工精度保证，零件加工时要保证两端轴承孔的同轴度公差在0.02mm以内，否则会出现转动卡滞、齿轮偏磨的问题，装配时要先将行星锥齿轮组预装在中间支架上，再依次装入两侧锥齿轮，转动检查无卡滞后再锁紧端盖螺栓，不要强行敲击轴件避免齿轮齿面受损。这套结构相比传统的平行轴反转齿轮组，轴向占用空间减少40%以上，传动效率可达95%以上，适合传递扭矩在10N·m以内的中轻载传动场景，不需要额外设置换向拨叉或者离合器，只要驱动源单向转动就能输出反向旋转动作，结构可靠性高，后期维护只需要定期检查齿轮磨损情况和紧固件松紧即可，没有易损的复杂结构件。
