双腔式车载储物支撑挂架结构设计

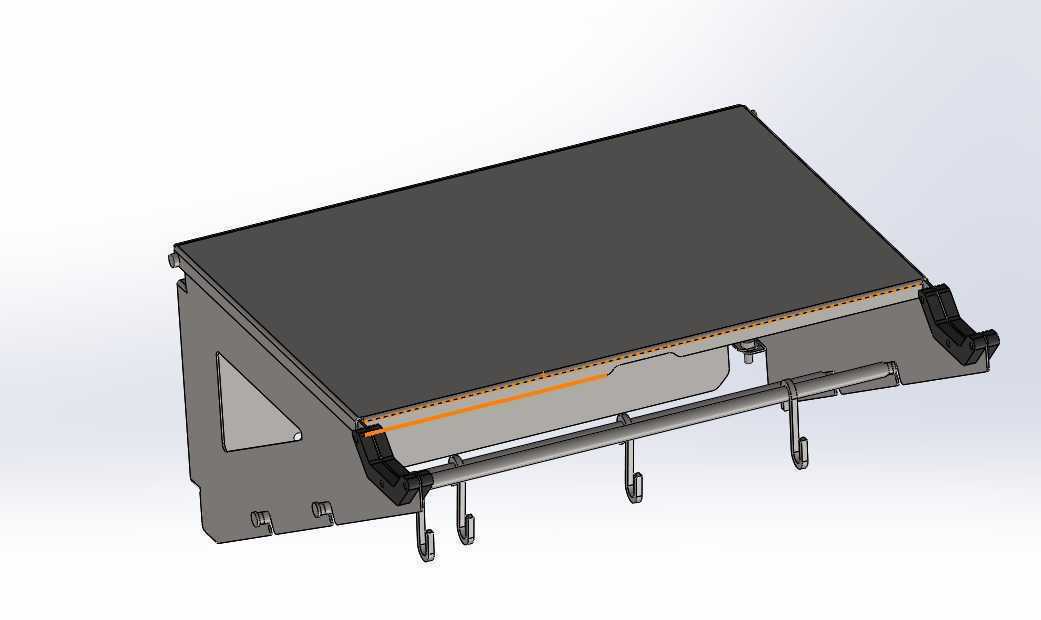

　　这款双腔支撑结构主要面向车载后排储物拓展场景设计，适配轻客、房车及改装商务车的侧围内饰安装位，核心作用是为折叠式置物桌板提供翻转支撑，同时集成低位挂接功能，满足驾乘人员临时放置物品、悬挂小件随身物件的使用需求。

　　从实际使用场景出发，该支撑件需要同时兼顾桌板承重时的结构刚性、翻转动作的顺畅性，以及行车过程中的抗振性能，避免长期颠簸工况下出现连接松动、结构形变的问题。设计阶段首先确定了双腔的主体构型，主腔体作为桌板的安装承载基体，内部预留了翻转转轴的安装空间，腔体侧壁做了局部加厚处理，对应转轴安装位设计了同轴的沉孔结构，保证转轴装配后同轴度公差控制在0.1mm以内，减少翻转过程中的卡滞风险。副腔体沿主腔体下沿延伸布置，一方面作为主腔体的加强筋结构提升整体抗扭性能，另一方面为下方的挂接钩提供安装基准，三个挂接钩等距排布在副腔体下沿，单个挂点设计承重为5kg，可满足悬挂垃圾袋、手提袋、水杯架等小件物品的使用需求。

　　结构的安装边界充分考虑了车载侧围的曲面特征，支撑件与车身侧围贴合的安装面做了随形设计，共设置4个M6规格的螺栓安装孔，孔位周边设计了凸台结构，避免螺栓锁紧时局部应力集中导致钣金件变形。支撑件前端与桌板连接的位置设计了弹性限位卡扣，当桌板翻转至水平使用位置时，卡扣可自动卡入桌板对应卡槽，提供水平方向的限位，防止行车过程中桌板意外晃动；当需要收起桌板时，只需向上轻抬桌板即可解除限位，操作力度控制在15N-20N之间，兼顾锁止可靠性与操作便捷性。

　　选材方面主体结构采用1.5mm厚的冷轧钢板冲压成型，表面做喷塑处理提升耐锈蚀性能，转轴部位采用POM材质的衬套，减少金属件之间的直接摩擦，降低翻转过程中的异响，同时提升结构的使用寿命。挂接钩采用与主体同材质的钣金冲压成型，与副腔体下沿采用点焊连接，焊点位置做了打磨处理，避免锐边划伤用户或悬挂的物品。

　　在尺寸设计上，支撑件主体长度适配常规车载桌板的安装宽度，整体厚度控制在80mm以内，安装后不会过多占用车内后排的乘坐空间，桌板展开后水平高度与常规车载扶手箱高度保持一致，符合人体工程学使用要求，收起后桌板与侧围内饰面齐平，不影响车内正常通行。结构的边角位置全部做了R3以上的圆角处理，避免尖锐边角带来的磕碰风险，所有外露的连接部位都设计了塑料装饰盖，既提升外观整体性，也能防止螺栓长期使用出现锈蚀。

　　针对车载工况的振动特性，设计阶段对结构做了模态仿真验证，一阶固有频率避开了车辆怠速及常规行驶状态下的振动频率区间，避免行车过程中出现共振异响。同时在支撑件与车身安装面之间预留了2mm厚的EVA缓冲垫安装位，可进一步过滤行驶过程中的振动传递，提升使用体验。该结构除了车载场景外，也可通过调整安装孔位适配房车内部储物拓展、改装车侧壁置物等类似场景，具备一定的通用性，结构的模块化设计也方便后续根据不同车型的安装需求调整局部尺寸，无需整体重构模型。
