铝框格栅加工用砂光处理设备结构

　　这款砂光处理设备主要面向铝型材深加工环节的表面粗化工序，在门窗铝框、光伏铝边框、装饰铝格珊的生产线上，这类设备常布置在型材下料、切角工序之后，涂胶、复合组装工序之前，核心作用是通过砂带或砂轮的高速磨削，在铝型材待粘接的表面打出均匀的粗糙纹路，破坏铝件表面的致密氧化层，提升后续涂胶环节胶水与铝材的附着强度，避免复合后的铝框与格珊在长期使用中出现脱胶、分层、松动的问题。

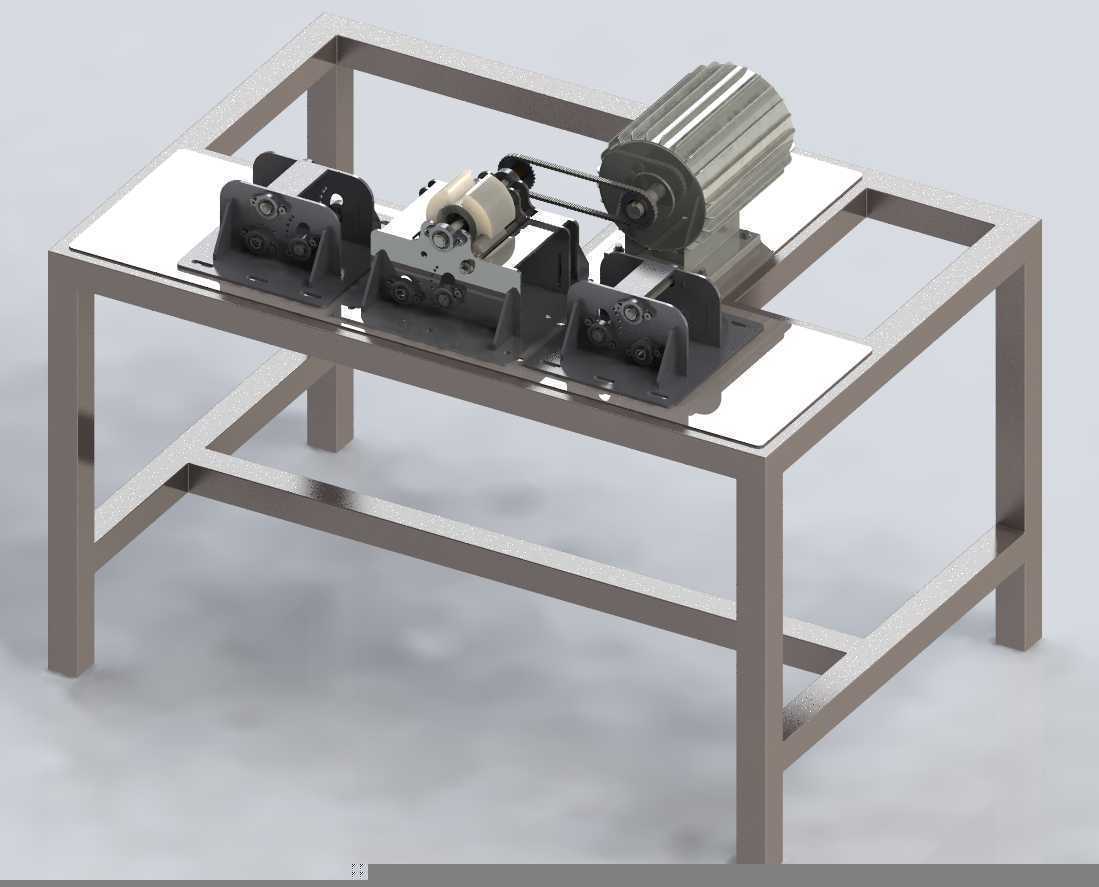

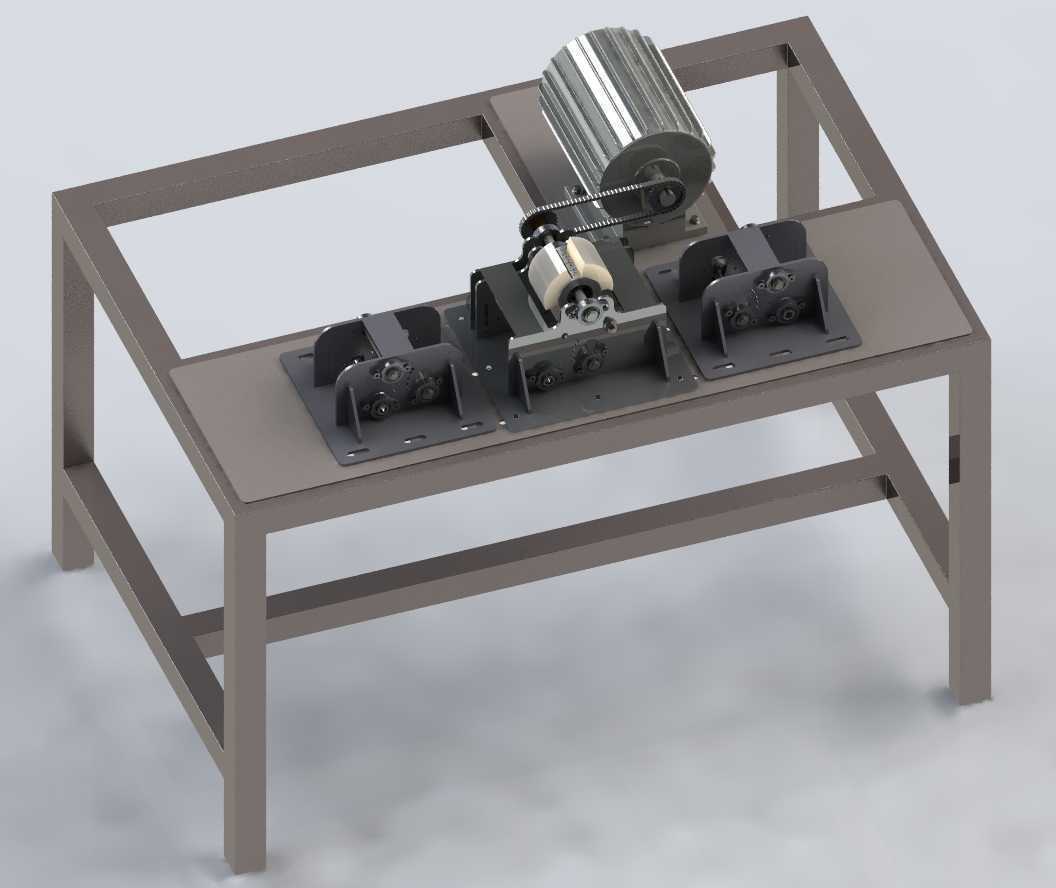

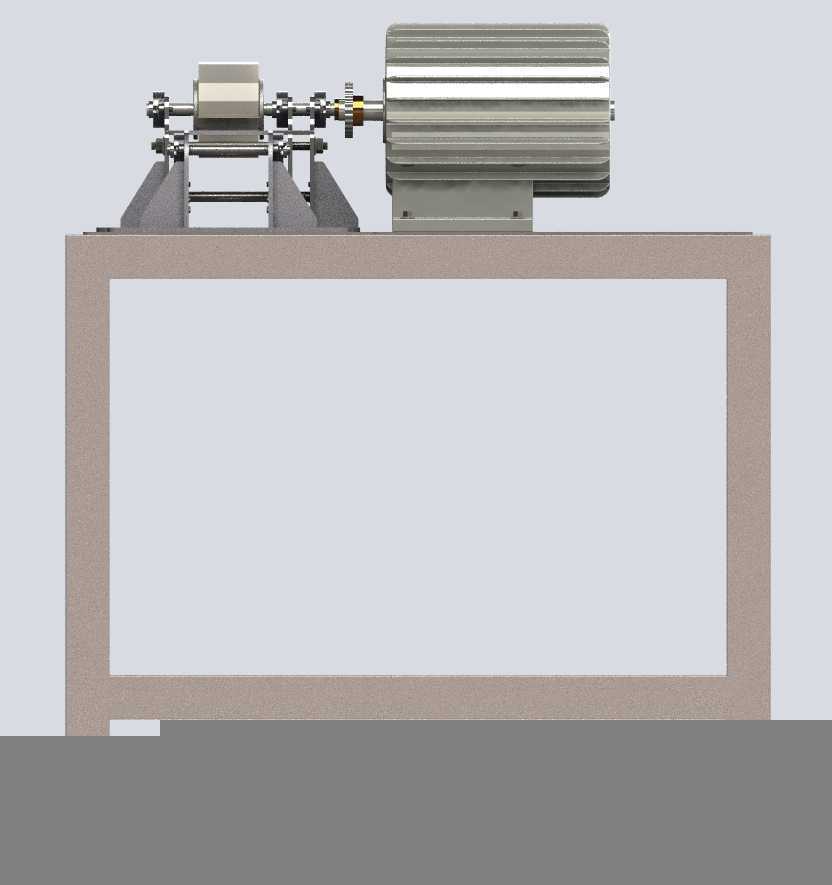

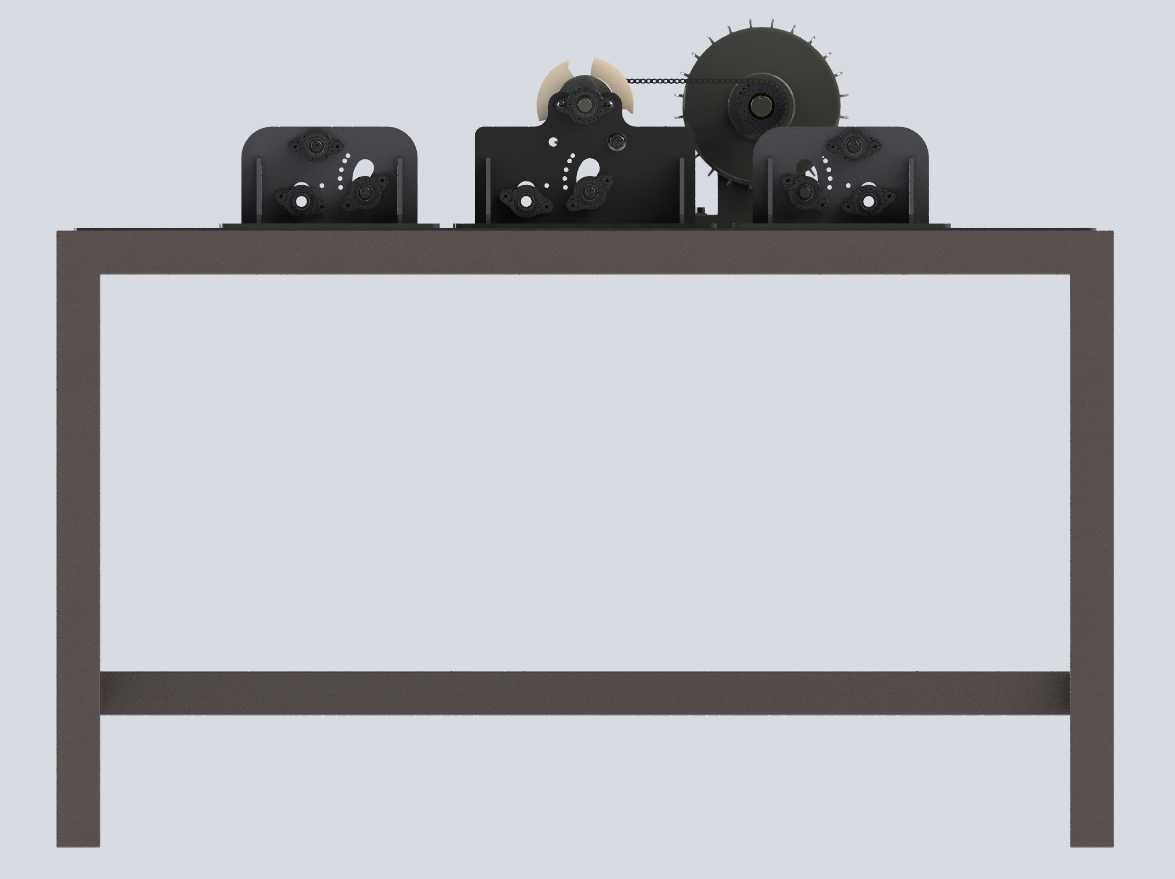

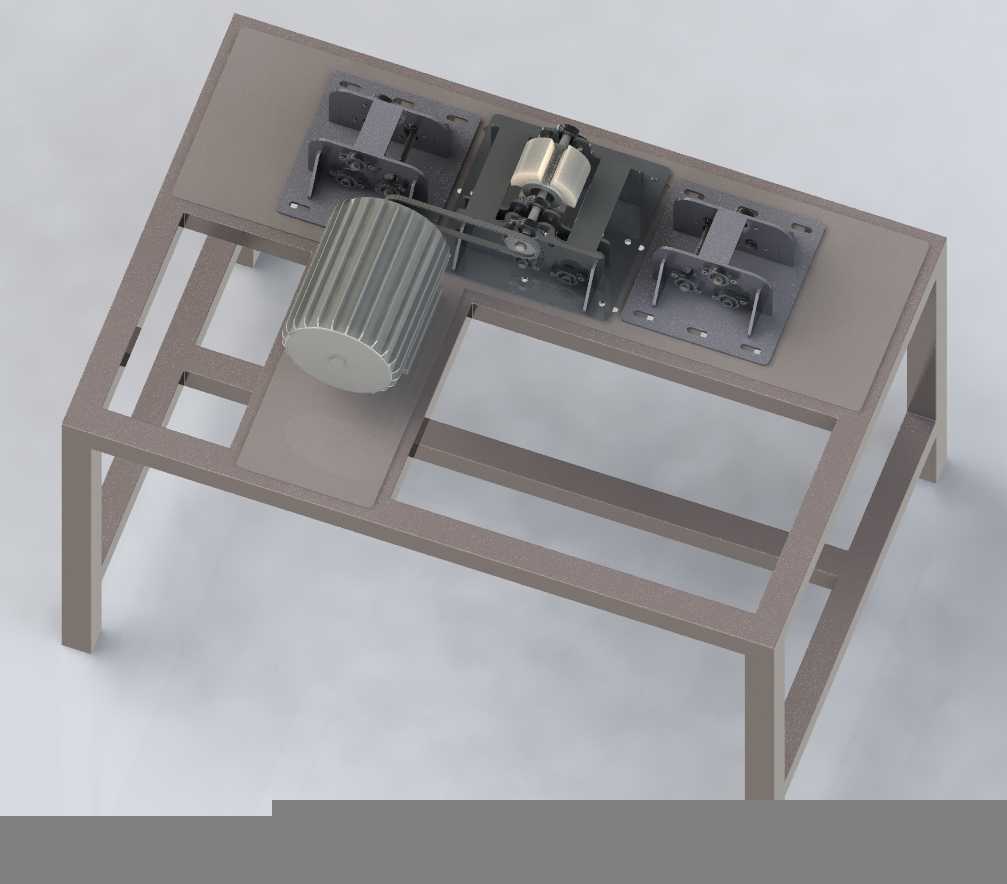

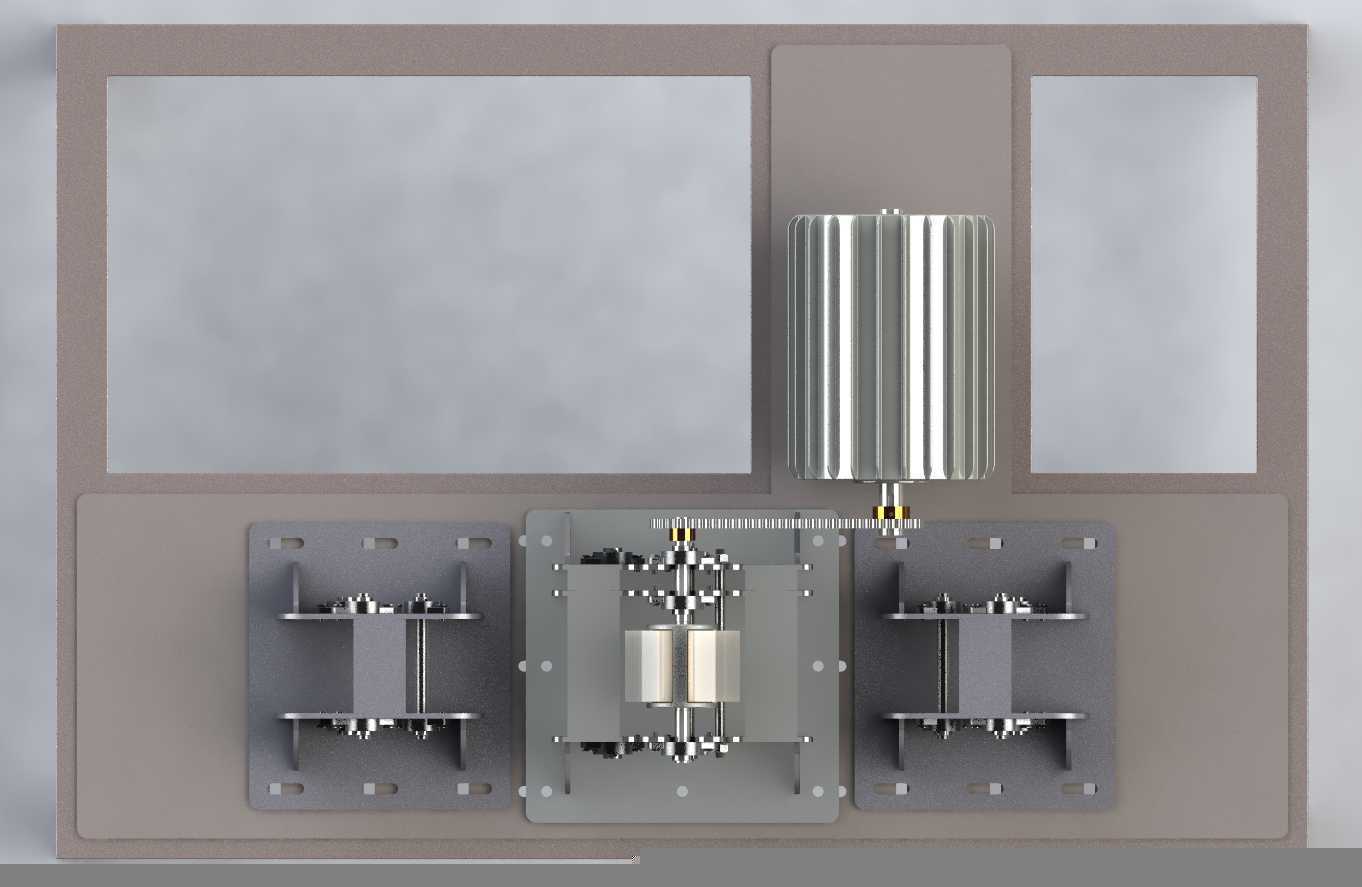

　　从整机结构来看，设备采用方管焊接的框架式机架作为承载基础，机架台面采用钢板铣平加工，保证各功能组件的安装基准面平面度控制在合理公差范围内，机架底部预留了地脚调节螺栓的安装位，可根据车间地面的实际平整度调整设备水平度，避免高速运转时出现整机共振的问题。机架的整体宽度适配常规6米以内铝型材的分段加工需求，操作台面高度设置在符合人体工程学的站立操作区间，操作人员无需过度弯腰即可完成型材的上下料与对位操作。

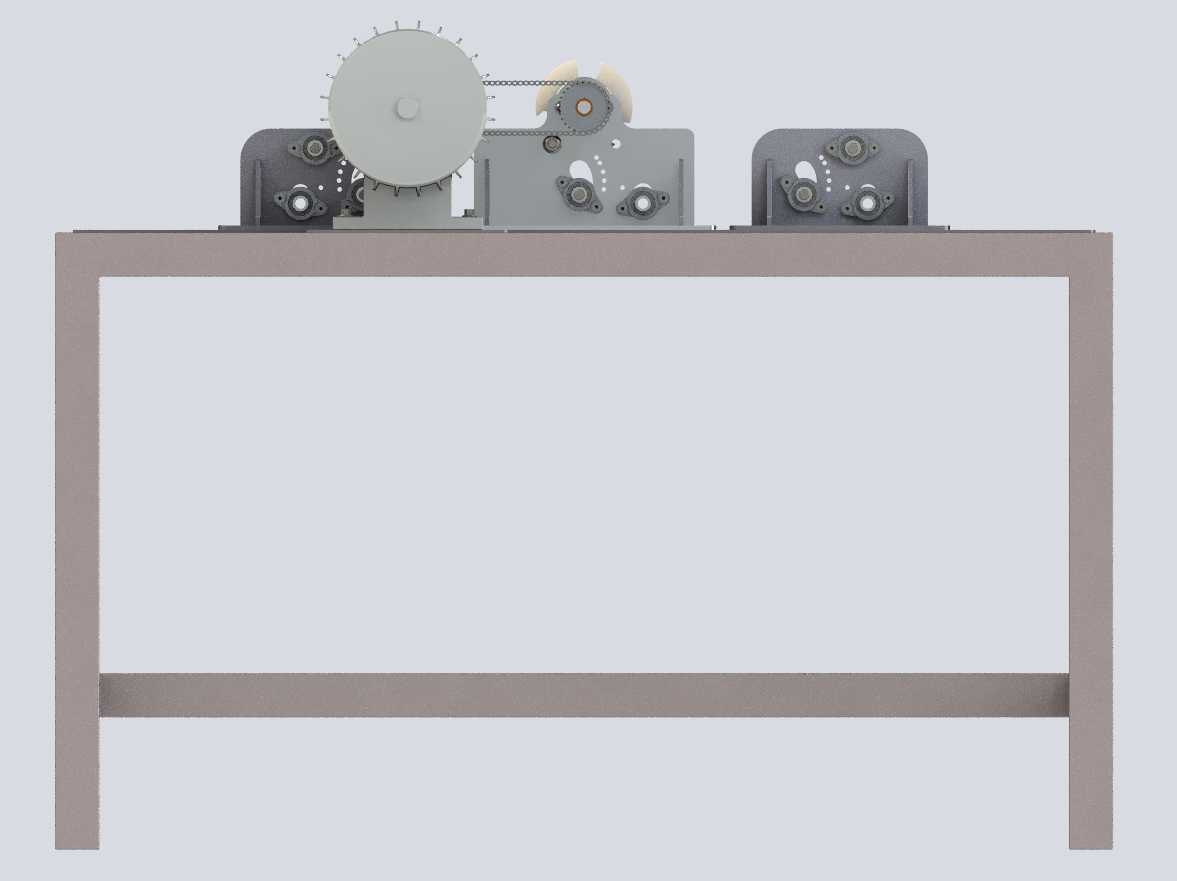

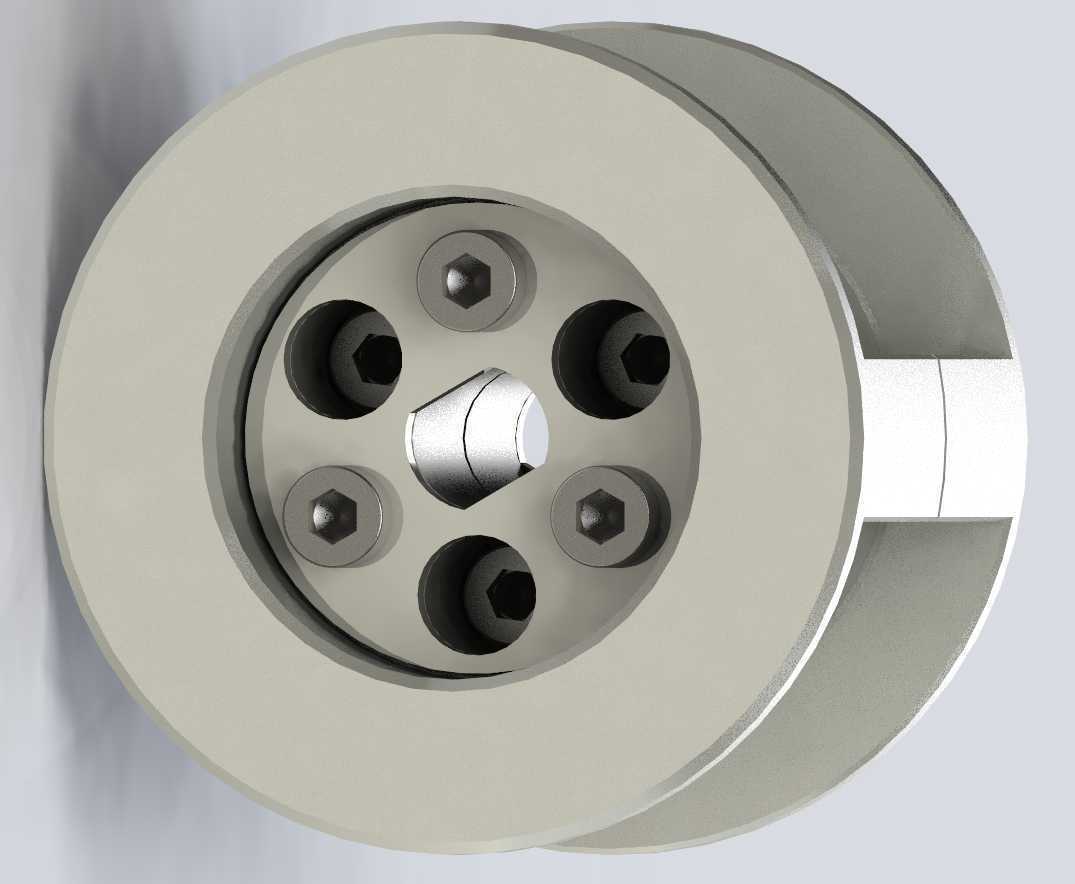

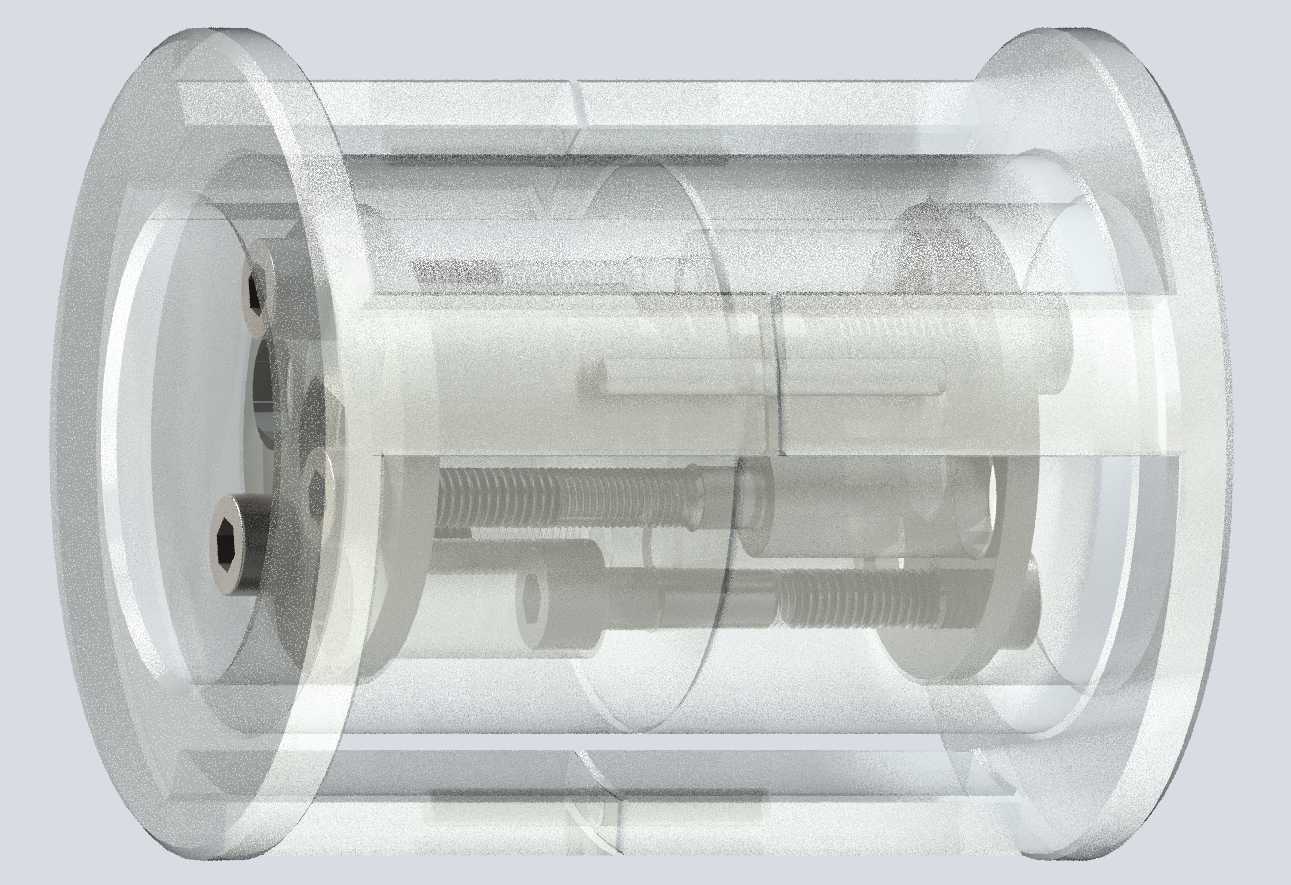

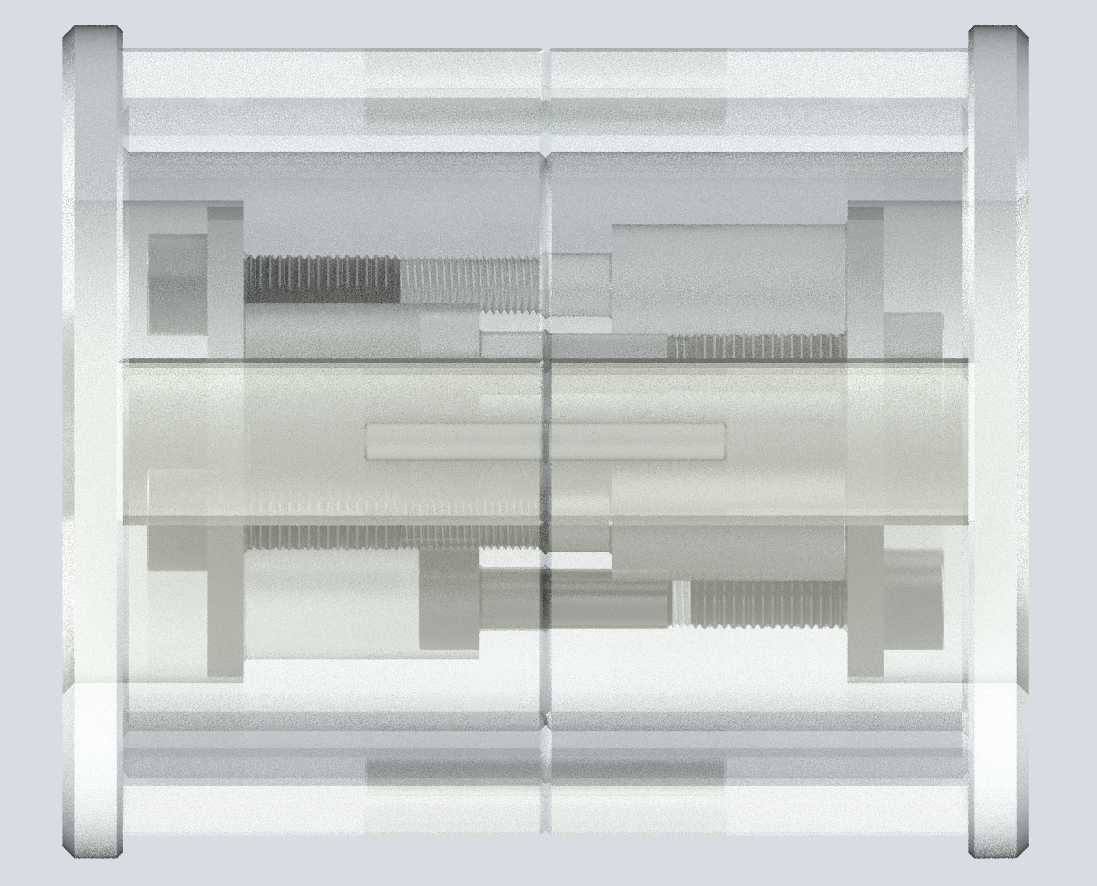

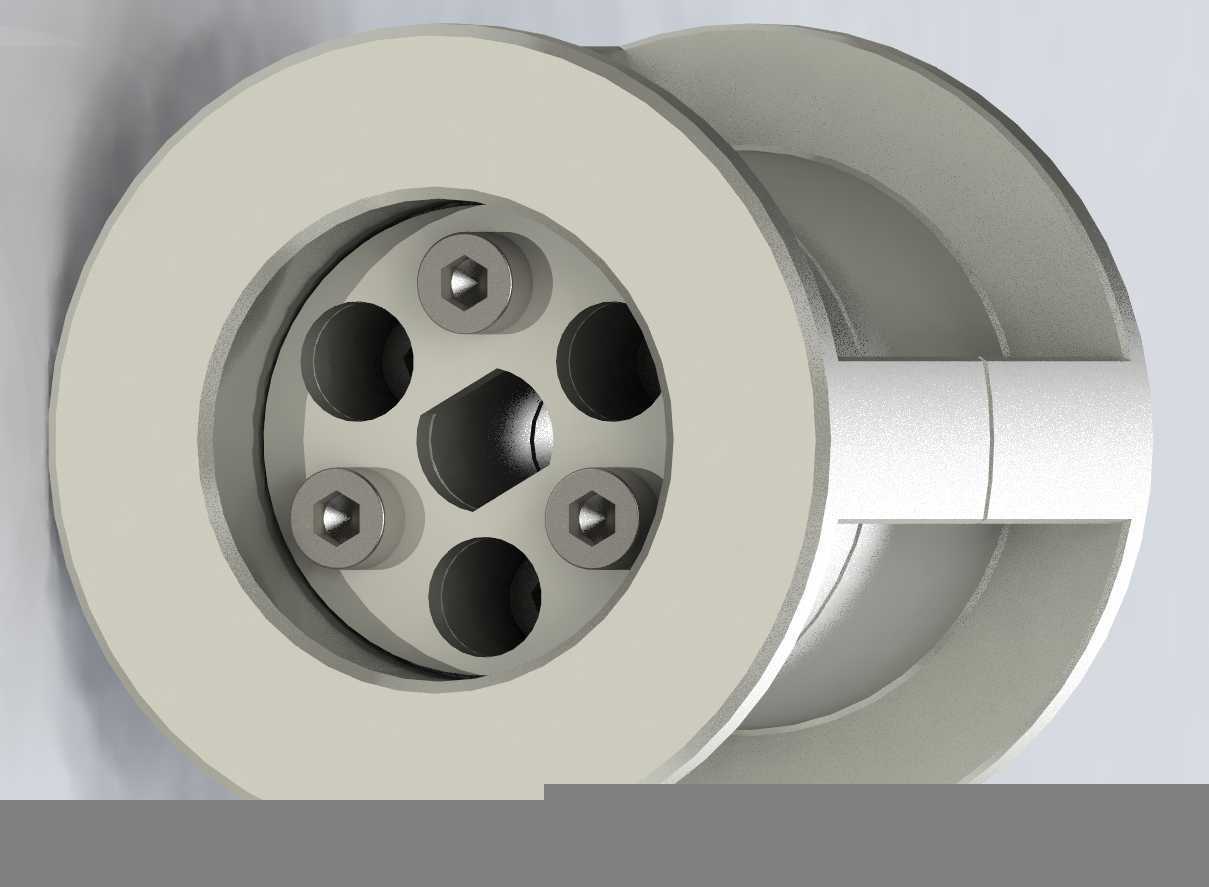

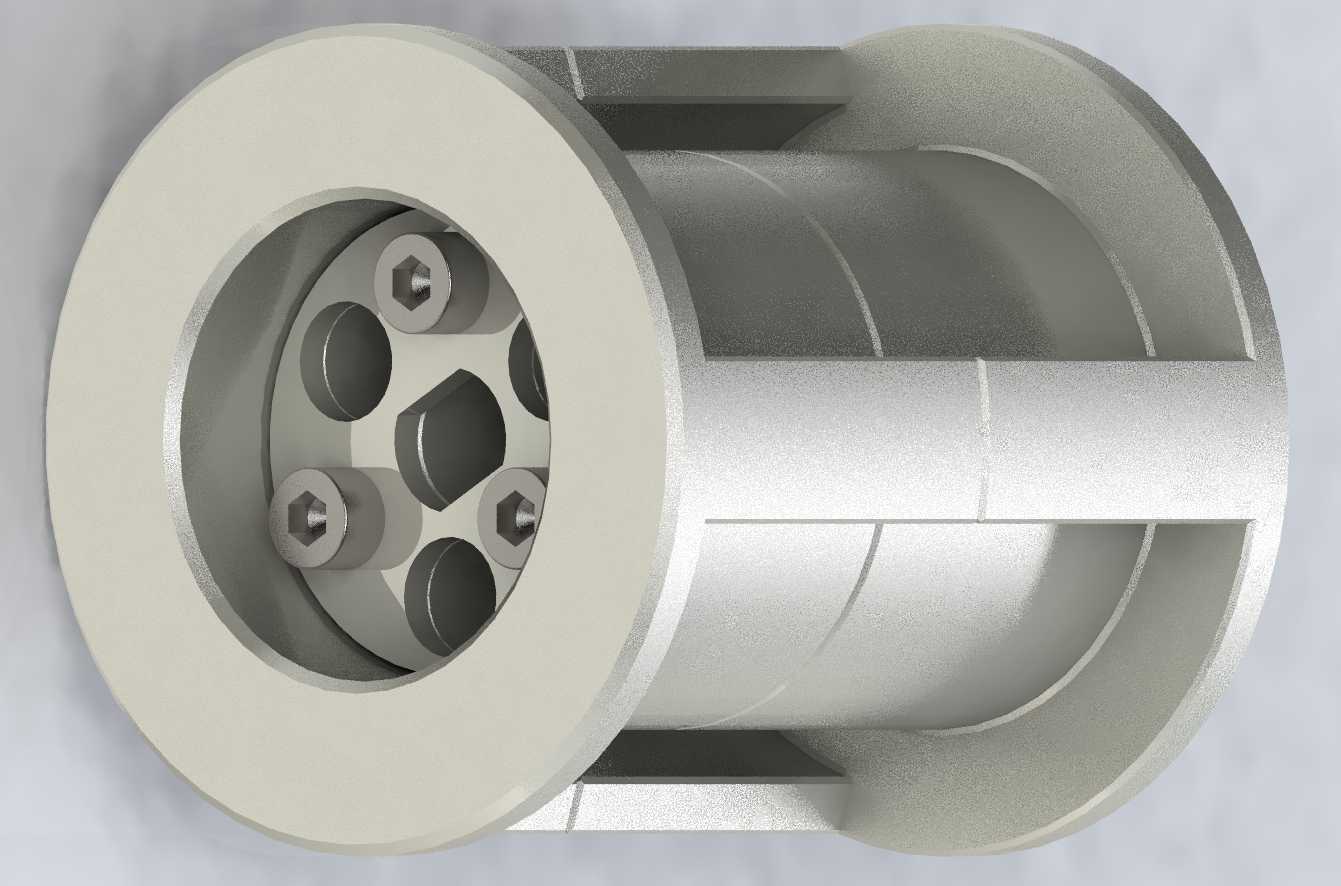

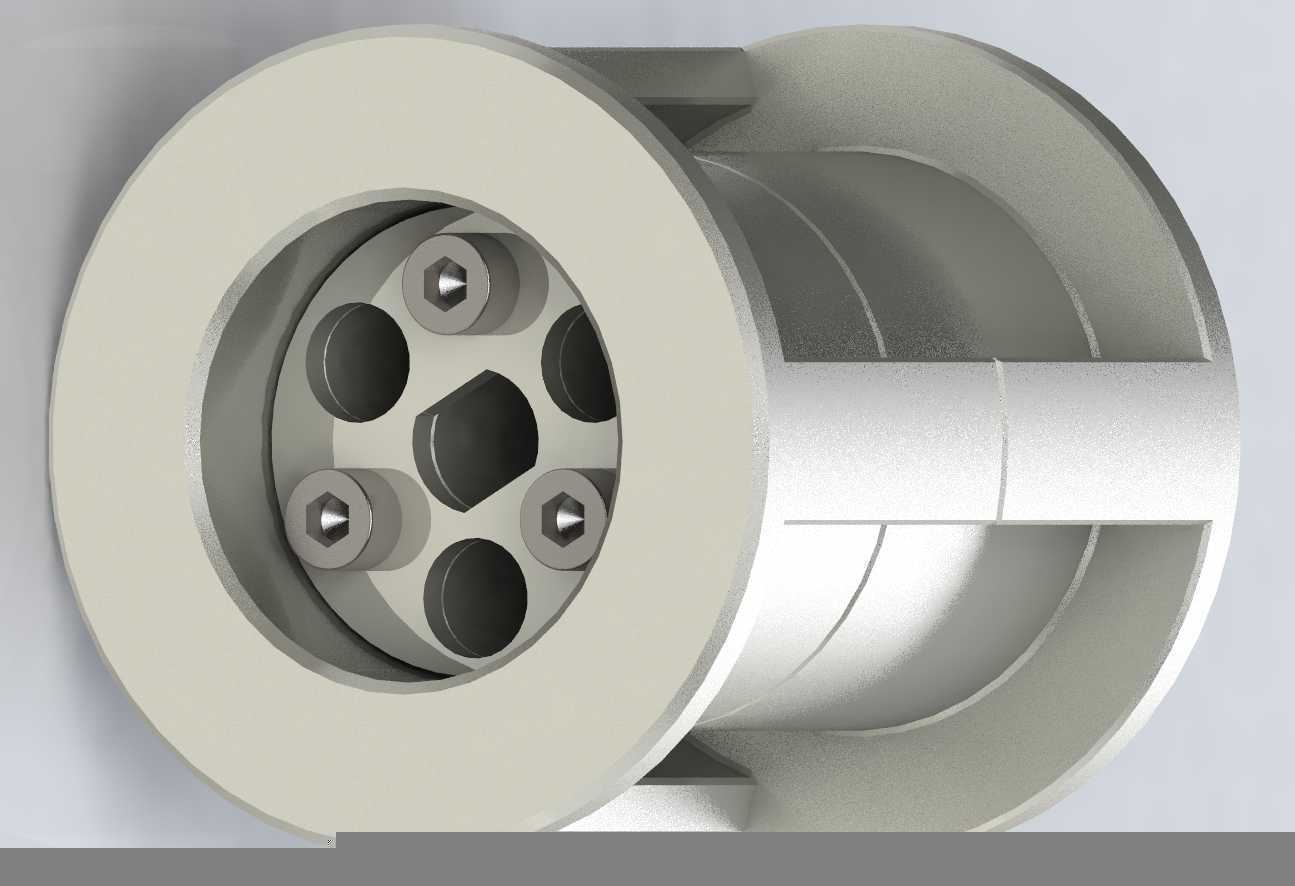

　　磨削执行组件采用双工位对称布置结构，两套砂磨轮组件分别对应铝框的两个待加工面，可一次完成型材双侧表面的砂光处理，无需二次翻面装夹，有效缩短单根型材的加工辅助时间。砂磨轮的进给位置设置了微调机构，可根据不同批次铝型材的壁厚偏差、表面氧化层厚度差异，调整砂磨轮与型材表面的接触压力，既保证磨削深度足够去除表面氧化层，又不会因为进给量过大导致铝型材出现变形、磨削过烧的问题。动力端采用标准卧式异步电机作为动力源，通过带传动结构将动力传递至砂磨轮主轴，带传动的结构形式可在磨削负载突然增大时通过皮带打滑实现过载保护，避免电机堵转烧毁，同时也能通过更换不同直径的带轮，灵活调整砂磨轮的工作转速，适配不同粒度砂带、不同材质铝材的磨削线速度需求。

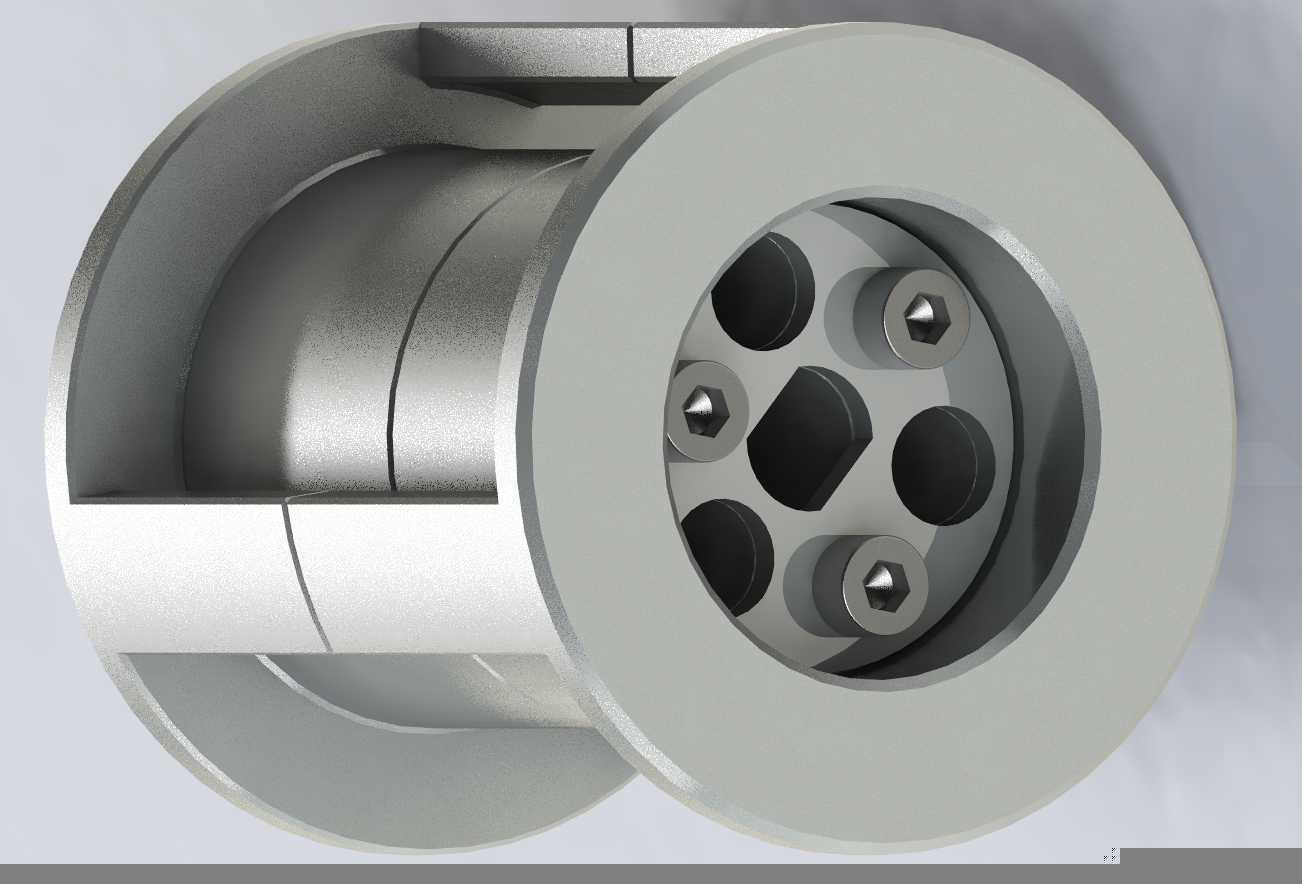

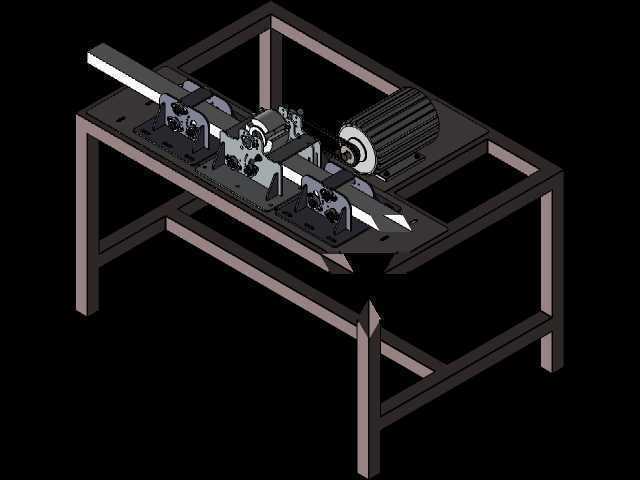

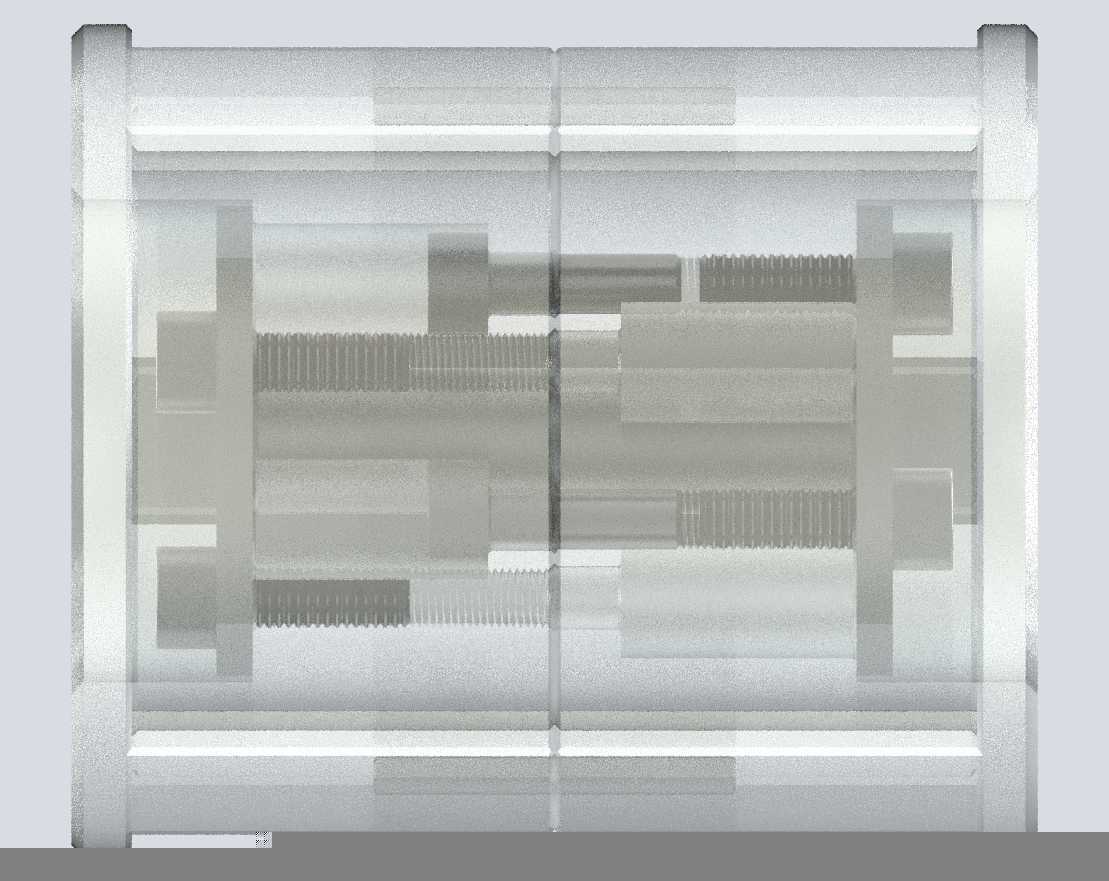

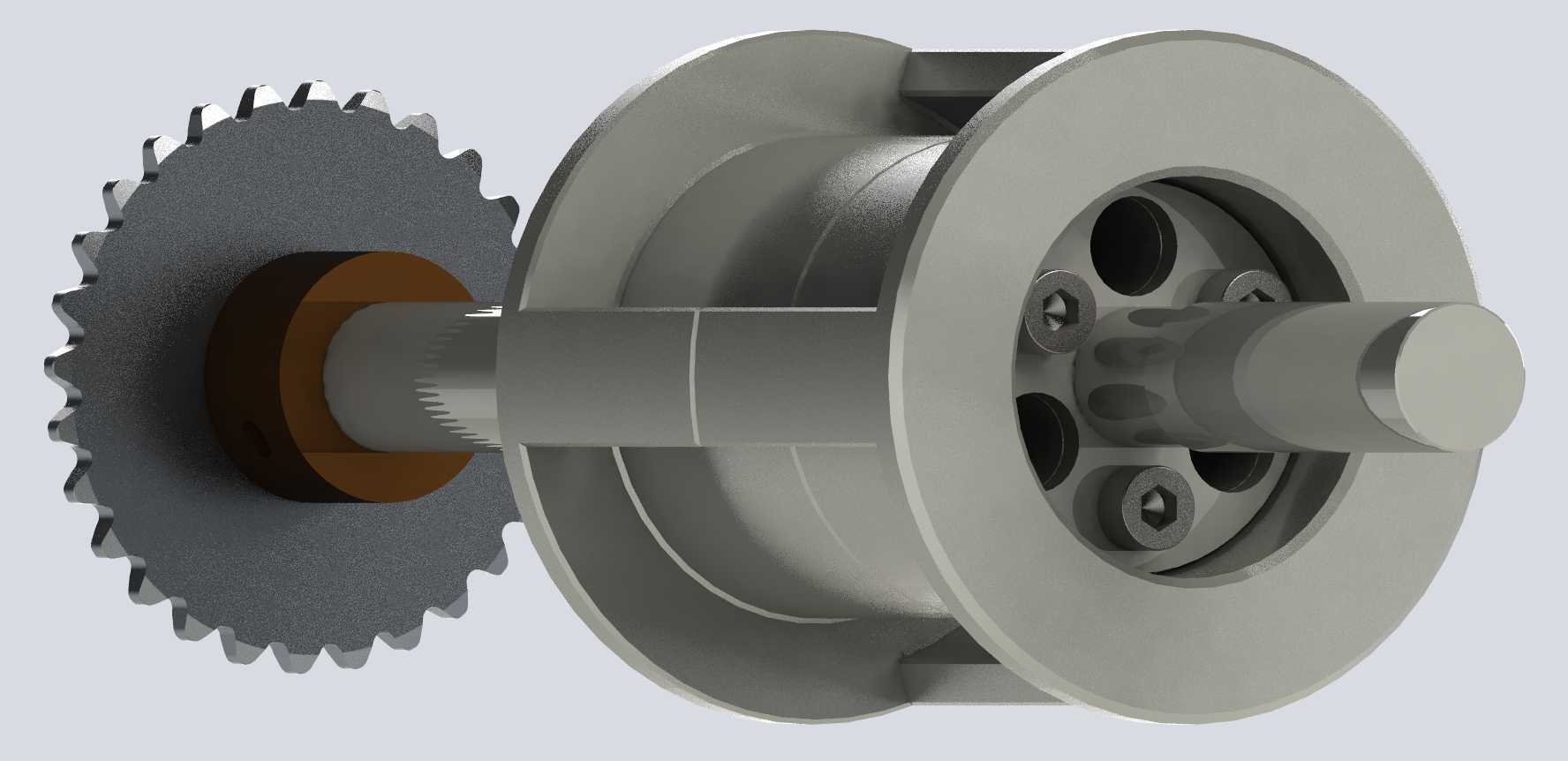

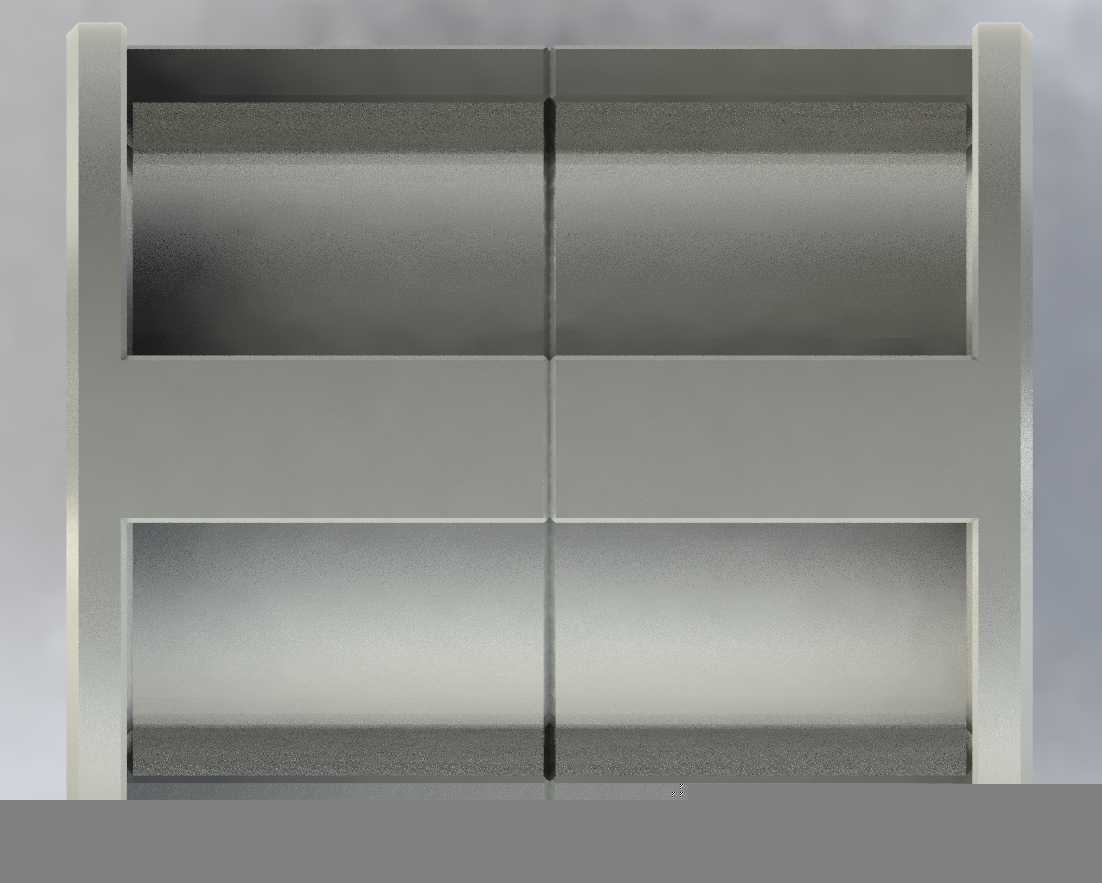

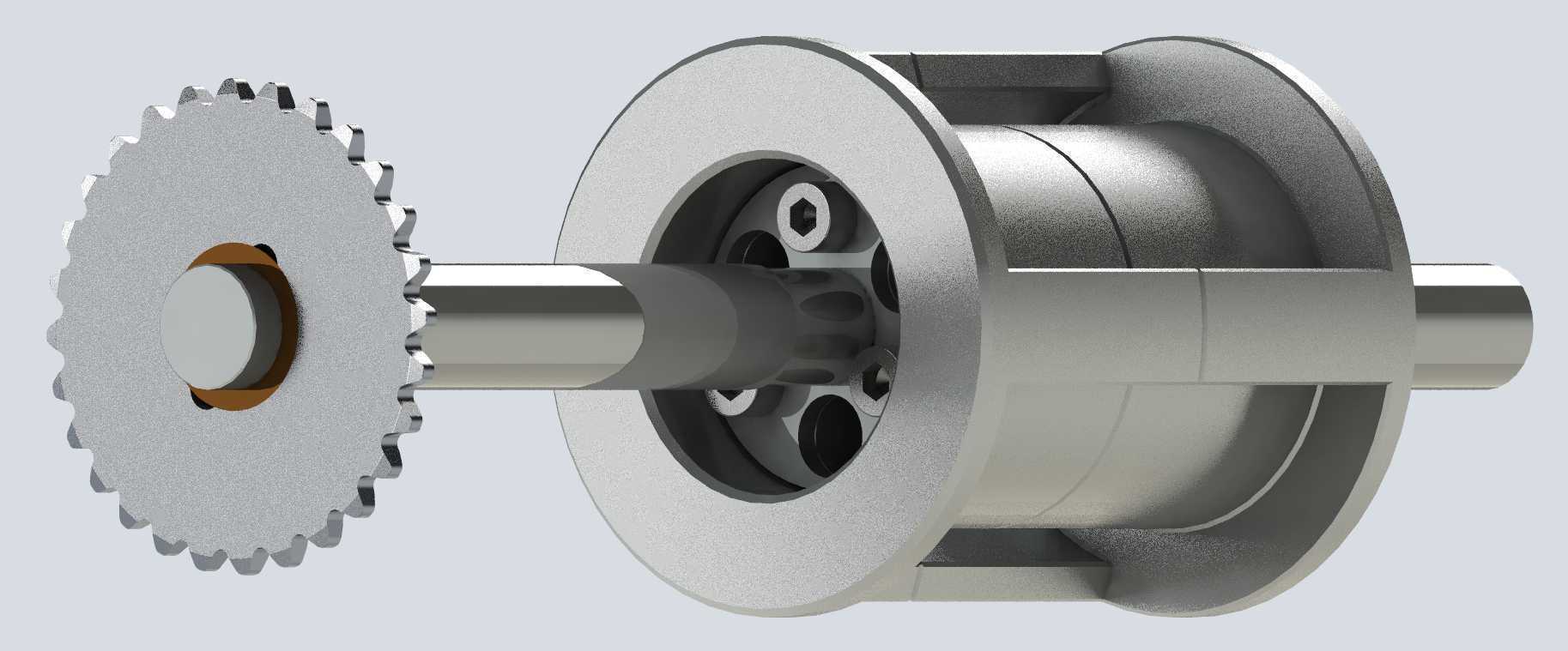

　　设备的型材定位结构采用仿形定位块设计，定位块的型面与待加工铝框的截面轮廓完全贴合，可限制型材在磨削过程中出现的横向窜动与上下跳动，保证磨削纹路的均匀性，定位块采用快拆式安装结构，更换不同截面的铝型材加工时，只需更换对应型面的定位块即可完成换型，无需重新调整整个磨削组件的位置，大幅缩短多品种小批量生产时的换型准备时间。传动主轴的轴承座采用凸台定位安装在台面下方，轴承选用密封型深沟球轴承，可阻挡磨削产生的铝屑、粉尘进入轴承内部，延长轴承的维护周期，主轴的伸出端设置了防尘挡圈，进一步阻隔粉尘进入传动间隙。

　　电气控制部分的安装位预留于机架侧方的空腔内，布线全部采用机架内部穿管布置，避免磨削产生的铝屑堆积在电线表面造成短路隐患，设备的操作按钮布置在机架前端的操作侧，急停按钮设置在最便于触碰的位置，出现异常情况时可快速切断设备动力。整机的安全防护方面，砂磨轮的非工作区域设置了半封闭的防护罩，可阻挡高速磨削时飞溅的铝屑烫伤操作人员，防护罩采用铰链式安装，需要更换砂磨轮或清理内部积屑时可快速翻开，无需完全拆卸。

　　从安装边界来看，设备整机占地尺寸适配中小型机加工车间的工位布置，无需额外做混凝土基础，直接放置在硬化的车间地面上，调平地脚即可投入使用，设备总重量控制在常规人工辅助移位设备可承载的范围内，后期调整生产线布局时可方便地移位重安装。设备的除尘接口预留于磨削腔的下方，可直接对接车间中央除尘系统或者配套的工业集尘器，将磨削产生的铝屑及时抽走，避免铝屑在设备内部堆积引发的安全隐患，同时也能改善操作岗位的作业环境，减少操作人员吸入的粉尘量。

　　在实际生产应用中，这类设备相比通用的平面砂光机，针对铝框粘接前的处理工序做了专门的结构优化，不需要复杂的数控编程操作，普通操作人员经过简单培训即可上手操作，加工出的表面粗糙度稳定在涂胶工艺要求的区间内，既不会因为表面太光滑导致胶水附着力不足，也不会因为磨削过深导致铝型材的壁厚减薄影响结构强度。双工位的设计让设备的加工效率相比单工位设备提升近一倍，同时动力组件的集中布置也减少了设备的占地面积，适合在中小型铝型材深加工车间的流水线上配套使用。
