小型台式自动化抛光加工设备结构设计

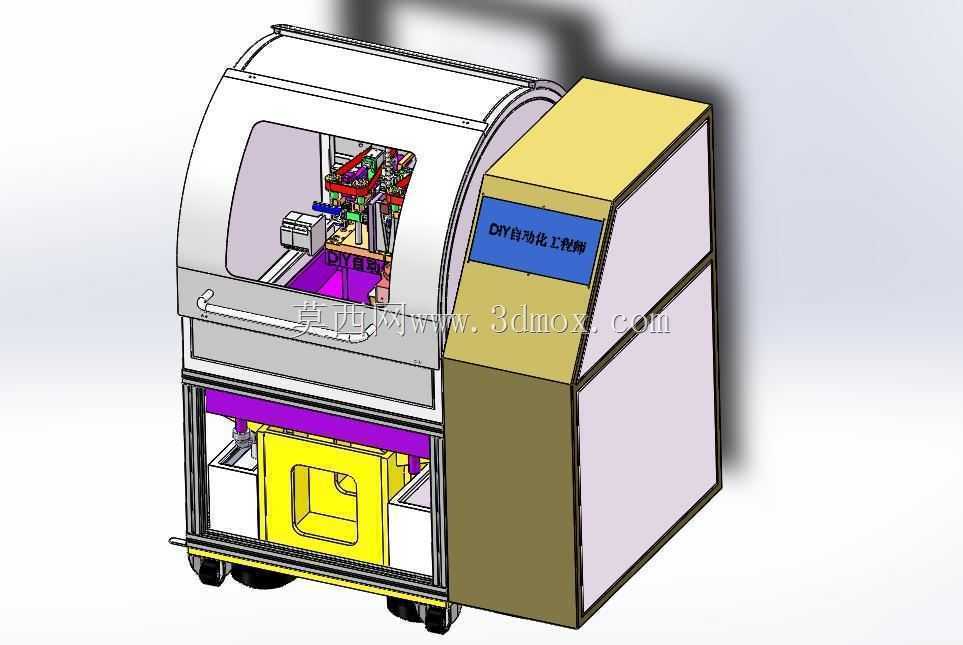

　　这款小型台式抛光设备主要面向小尺寸精密零件的表面光整加工场景，常见于五金配件、小型塑胶件、电子结构件的后处理工序，可适配小批量多品种的加工需求，在精密制造车间、小型加工工坊、实验室试样加工场景中都能适配使用。设备整体采用分体式布局设计，左侧为加工执行舱体，右侧为电气控制柜体，底部集成移动脚轮与废料收集抽屉，兼顾固定工位作业与短距离移位调整的需求。加工舱采用弧形上掀式透明防护门设计，既可以在作业时封闭舱体阻挡抛光碎屑、抛光液飞溅，也能通过透明材质实时观察内部加工状态，防护门边缘设置密封胶条，减少作业过程中粉尘外溢的问题。舱体内部集成抛光执行机构、工件装夹工位、抛光介质供给管路，可根据加工需求更换不同材质的抛光头，适配粗抛、半精抛、

　　精抛等不同工序的加工要求，工件装夹位采用快换式夹具设计，可快速适配不同外形的小型工件，减少换型调整的辅助时间。右侧的电气控制柜采用分层布局，上层设置操作面板与状态显示屏，可直接输入抛光转速、进给行程、加工时长等参数，中层排布电气控制元件与驱动模块，下层预留散热空间与走线通道，柜体侧面设置散热格栅，保障长时间作业时电气元件的工作温度处于合理区间。设备底部的废料收集抽屉采用抽拉式设计，可承接加工过程中掉落的碎屑与废弃抛光介质，抽屉设置定位卡扣，推入后可与舱体底部密封衔接，清理时直接抽出即可，无需拆解设备主体结构。从安装边界来看，设备整体占地尺寸适配常规小型工业工作台的摆放要求，无需额外做地基固定，放置在平整的硬化地面即可稳定作业，

　　设备总高度符合人体站立操作的舒适区间，操作面板的高度无需操作人员过度弯腰或抬手即可完成参数调整。设计过程中重点考虑了小型抛光作业的实际痛点，传统手工抛光的加工一致性差、操作人员劳动强度大，且抛光过程中产生的粉尘易影响作业人员健康，这款封闭式的自动化抛光结构，将加工动作封闭在舱体内，通过预设的走刀路径完成抛光作业，既可以提升同批次工件的表面质量一致性，也能减少操作人员直接接触加工区域的概率，降低职业健康风险。设备的抛光执行机构采用多轴联动的进给设计，可完成平面、弧面、小型异形面的抛光作业，针对不同材质的工件，可通过参数调整适配不同的抛光压力与进给速度，避免硬度过高的抛光接触导致工件表面产生过抛、变形等问题。舱体内部设置照明模块，

　　即使在车间光线不足的场景下，也能清晰观察内部的加工状态，方便操作人员及时调整加工参数。设备的走线全部采用内置式布局，外部无裸露的管线，既避免作业过程中管线被剐蹭损坏，也能提升设备整体的整洁度，减少清洁维护的难度。移动脚轮采用带刹车的万向脚轮设计，移位时解锁刹车即可推动设备调整位置，固定作业时锁死刹车即可保障设备运行时的稳定性，不会因为抛光头的往复动作产生设备移位的问题。在结构强度设计上，设备的主体框架采用型材拼接焊接结构，保障整体刚性，减少抛光作业时产生的振动，避免振动传导到抛光头导致工件表面出现振纹，影响抛光质量。防护门的铰接结构采用阻尼转轴设计，掀开后可停留在任意角度，方便操作人员上下工件、更换抛光耗材，无需额外设置支撑结构。
