五速带倒挡手动变速器结构展示模型

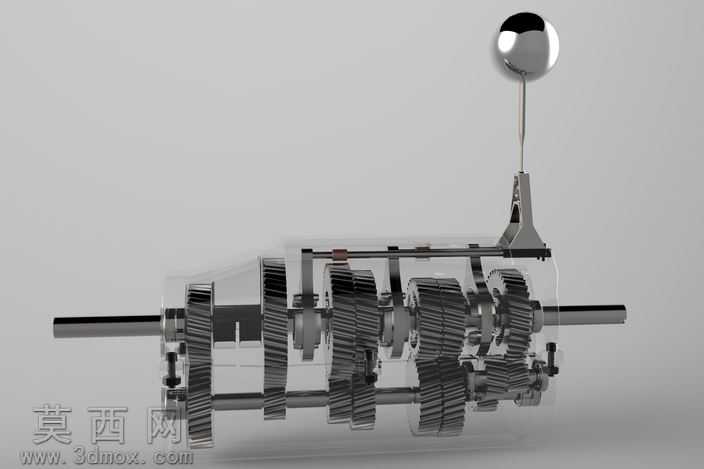

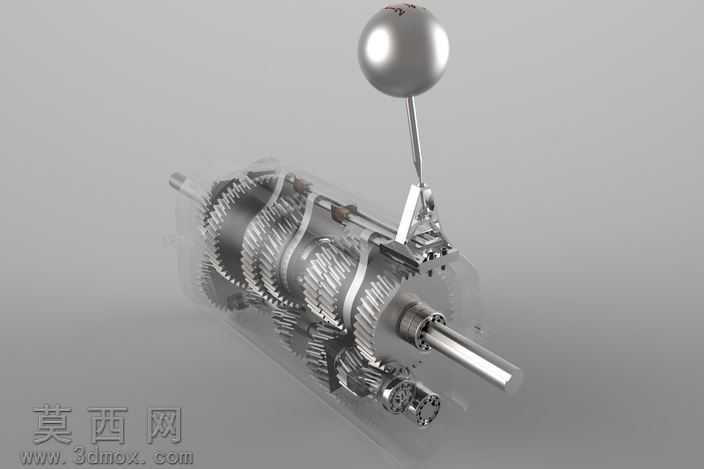

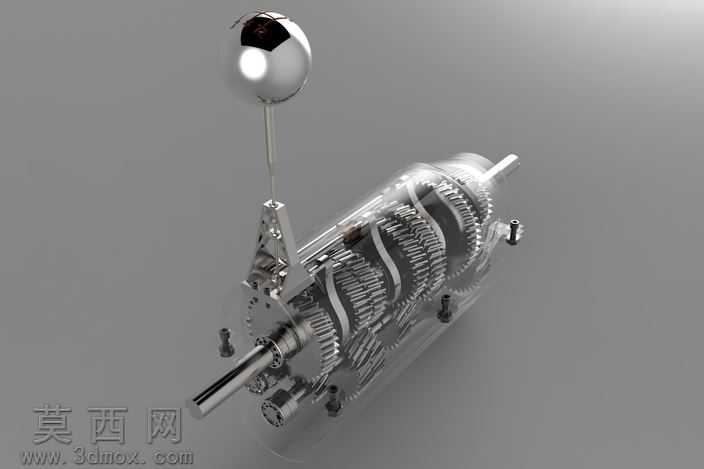

本模型为五前进挡加倒挡配置的手动变速器三维结构展示模型，整体建模过程围绕手动变速器的核心传动逻辑展开，在三维建模环境中完整还原了三轴式手动变速器的布局形态，将输入轴、输出轴、中间轴的平行排布关系精准呈现，各轴段上的常啮合齿轮、换挡同步器组件、倒挡惰轮结构均按照实际传动的啮合关系完成装配约束，能够清晰展现不同挡位下的动力传递路径。建模阶段对齿轮部件做了精细化处理，每一组传动齿轮的齿形轮廓、齿距参数都参照常规乘用车手动变速器的设计比例搭建，同步器的齿套、齿毂、锁环等细分零件也做了独立建模，搭配换挡拨叉、换挡杆总成的结构，完整复现手动变速器的换挡执行逻辑。渲染环节采用半透明壳体的展示方案，将变速器外部壳体设置为半透材质，既保留了变速器的整体外形轮廓，又能让内部复杂的齿轮传动结构、换挡组件完全展露在视野中，金属材质的齿轮、拨叉、轴类零件搭配金属镀铬质感的换挡球头，在光影渲染下凸显出机械结构的精密质感，不同零件的材质区分清晰，轴类零件的金属哑光质感、齿轮啮合面的加工纹理、换挡机构的金属光泽都通过材质参数调整得到了真实呈现。该模型的设计初衷为三维建模练习作品，核心目标是梳理手动变速器的传动结构逻辑，建模过程中重点验证了各挡位齿轮的啮合位置关系，确保五个前进挡的传动比梯度符合常规手动变速器的设计逻辑，倒挡路径通过倒挡惰轮的介入实现动力反向输出的结构也做了完整还原，模型未包含离合器组件，也未针对实际工况下的运动学动力学性能做工程化校验，整体偏向结构展示与建模练习用途，能够帮助学习者直观理解手动变速器的内部构造、挡位切换的机械原理，清晰观察不同挡位下动力如何通过不同齿轮副的啮合完成转速与扭矩的转换，理解换挡过程中同步器如何衔接不同转速的齿轮实现平顺换挡，以及倒挡惰轮如何改变动力传递方向实现倒车动力输出，是机械传动结构学习、三维建模练习的优质参考案例。
