简化版自动变速器双化学混音器结构

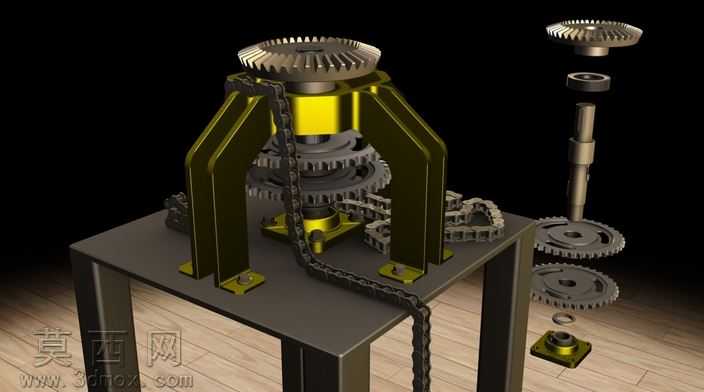

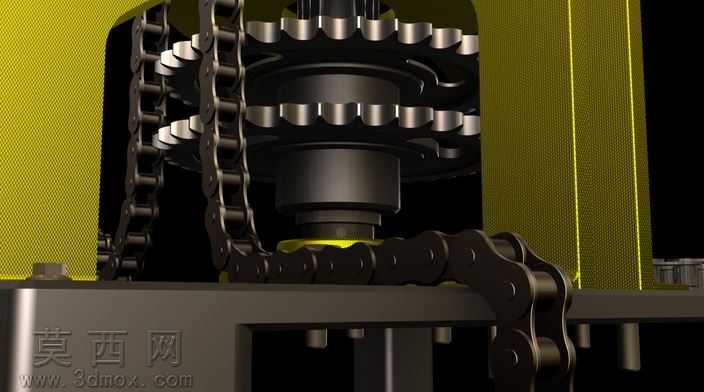

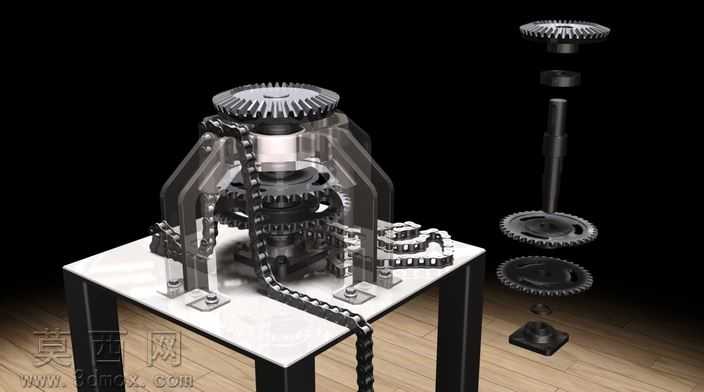

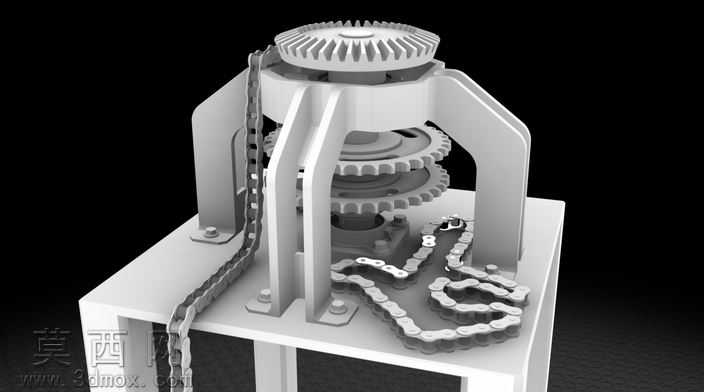

本作品为简化版自动变速器配套双化学混音器三维结构模型，因保密协议约束未呈现内部涉密细节，整体建模围绕传动链路与外部装配关系展开，完整还原了设备的核心机械布局。建模过程中首先搭建了底部支撑框架，采用方管型材搭建稳定的支撑工作台，台面预留了各传动组件的安装定位孔位，保证所有部件的装配基准统一。传动系统部分完整构建了锥齿轮传动组、圆柱齿轮传动组与链条传动结构：顶部的锥齿轮用于接收垂直方向的输入动力，通过啮合将动力转向传递至下方的同轴齿轮组，不同齿数的圆柱齿轮依次排布实现多档位的转速扭矩转换，侧边的链轮与配套滚子链则将动力分流输出至混音执行端，所有齿轮的齿形、链轮的齿槽、链条的链节结构都按照机械传动标准参数建模，保证传动关系的逻辑合理性。模型对外部的透明防护壳体做了半透明材质渲染，既可以清晰展示内部的传动排布，也还原了设备实际使用中的防护结构，各传动轴、轴承座、固定压块的细节都做了还原，爆炸视图部分单独拆解了垂直传动链路的所有零件，从顶部的输入锥齿轮、中间的传动轴、隔套、传动齿轮到底部的输出端固定座，清晰呈现了垂直方向的动力传递路径与零件装配顺序。材质设置上，金属传动部件采用了磨砂钢材质表现加工后的金属质感，链条做了轻微的旧化处理体现传动件的使用特征，支撑框架采用哑光黑金属材质，台面采用白色哑光工程塑料材质，透明护罩采用高透亚克力材质，不同材质的区分让模型的结构层次更加清晰。设计上重点突出了自动变速器与混音器的动力衔接逻辑，通过多组齿轮与链轮的组合，实现动力的转向、变速、分流，满足双化学混音作业的动力输出需求，虽然省略了涉密的内部细节，但外部传动结构完整，可作为同类传动布局设计、变速器动力分流方案的参考模型，帮助设计者理解垂直传动与多路径动力输出的结构排布思路。
