2英寸BSP接口角式消防洒水喷头结构

　　这款2英寸BSP接口的洒水喷头，主要应用在固定消防灭火系统的管网上，常见于仓储库房、大跨度生产车间、高架货架区域这类需要大流量喷淋覆盖的场景，和常规小口径家用喷淋头不同，它的单头覆盖半径能达到常规下垂型喷头的2.3倍，适合层高超过8米的高大空间使用，不用像小喷头那样密集排布，能减少管网支路的布设数量，降低整个消防系统的管路成本。

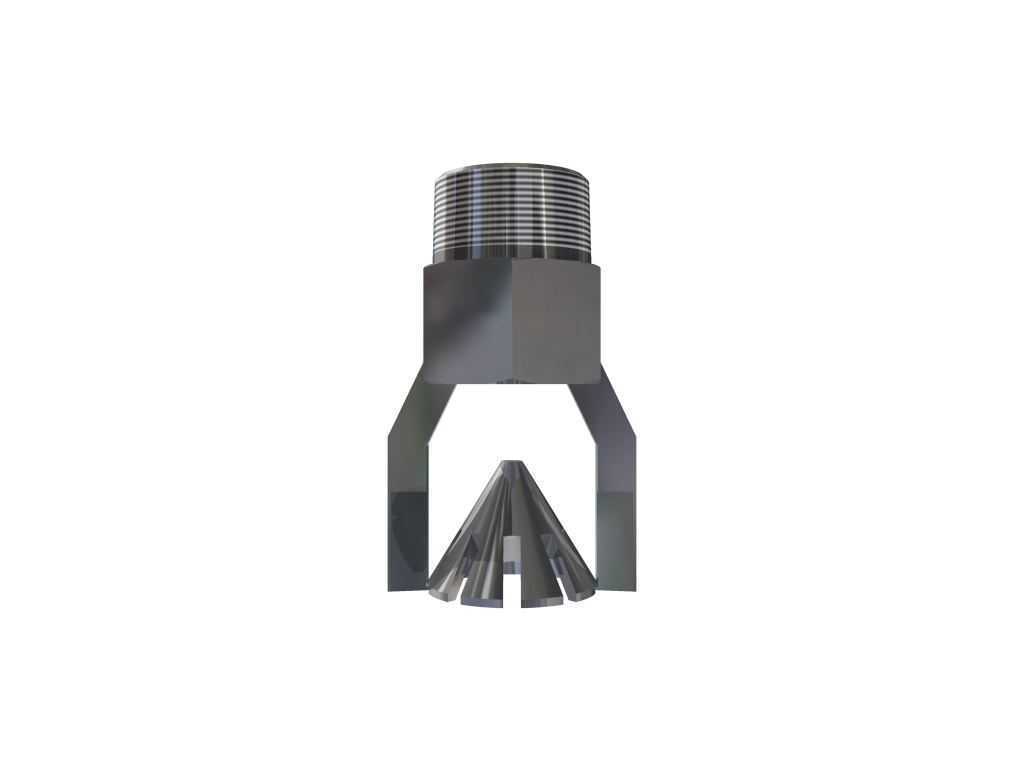

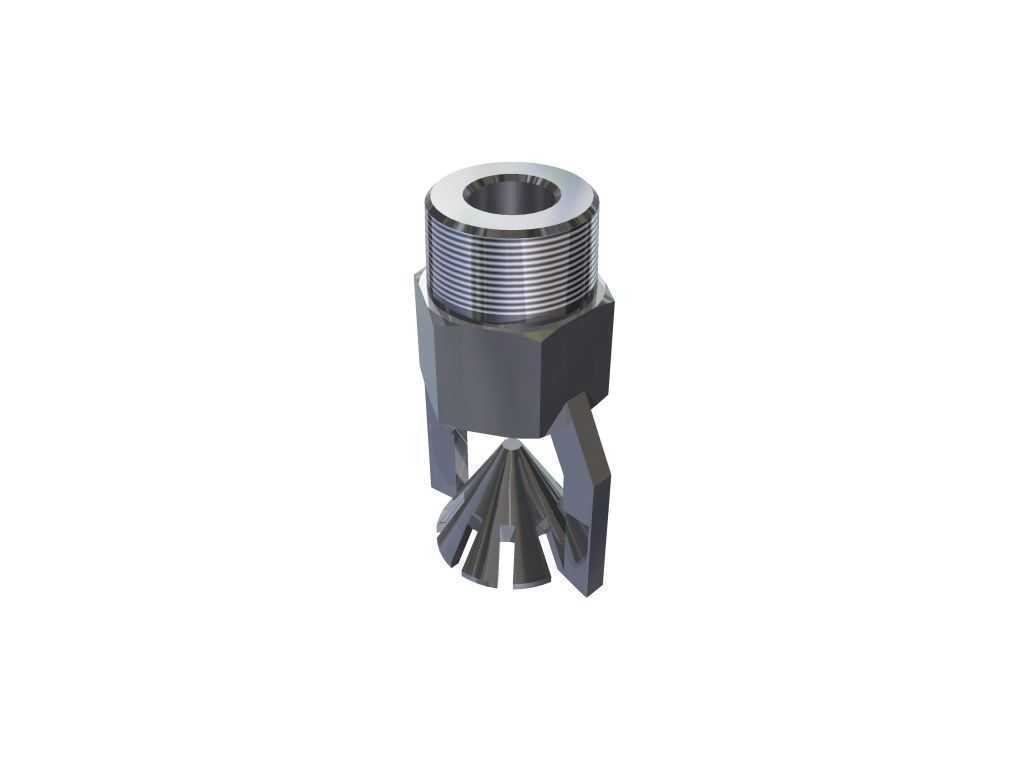

　　从结构设计来看，上部采用标准BSP外螺纹接口，螺纹段长度做了适配加厚，安装时可以直接拧入预设的供水支管三通内，不需要额外加装过渡接头，螺纹根部做了退刀槽处理，避免安装拧紧时螺纹末端卡滞在三通内孔里，保证密封面能完全贴合支管端面。接口下方的六角本体是专门给安装扳手预留的夹持位，对边尺寸按照2英寸管螺纹的标准工装尺寸设计，现场安装时用普通活动扳手或者对应规格的套筒就能完成紧固，不需要定制专用工装。

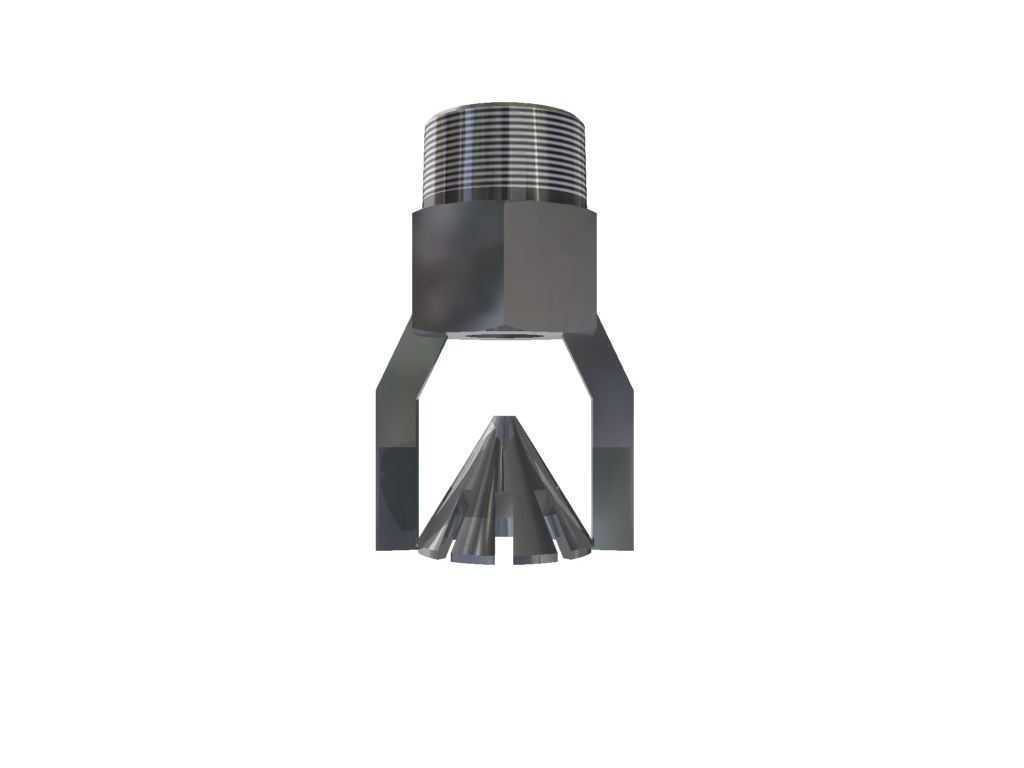

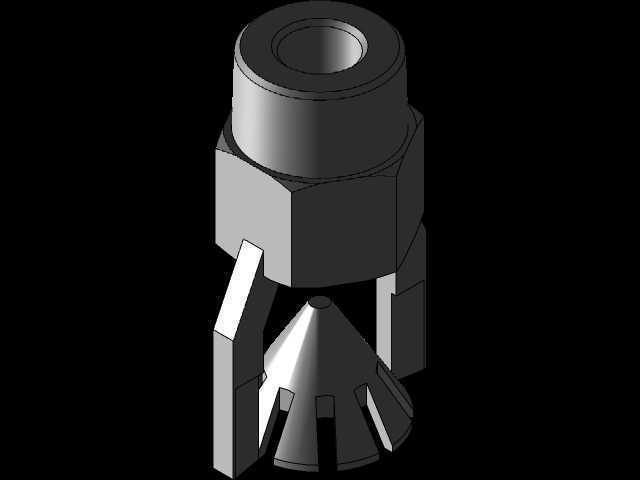

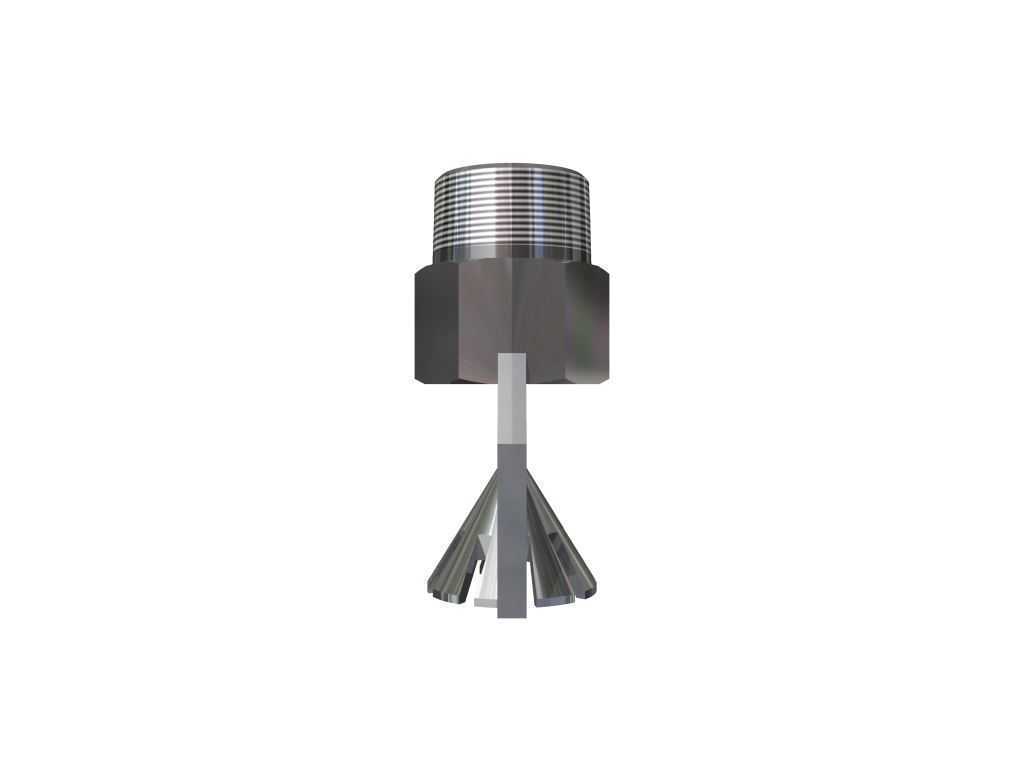

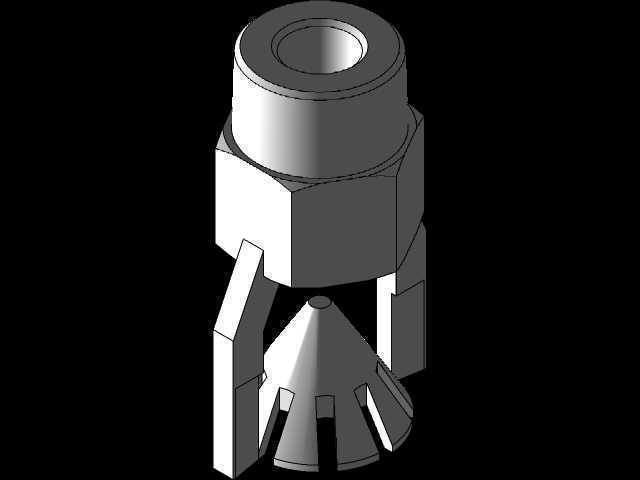

　　下部的分流支架采用三爪式镂空结构，三个支撑爪沿圆周120度均布，这种设计首先能减少喷头出水时的结构遮挡，让水流能更顺畅地撞击下方的分流锥，同时镂空结构也能减少环境中粉尘、纤维的附着，避免长期使用后杂物堵塞出水通道，在棉纺车间、木材加工车间这类多浮尘的场景里，这种开放式支架比封闭式罩体的喷头维护周期能延长一倍以上。支架中心固定的锥形分流件，锥角经过反复流道仿真优化，压力水流从接口内孔喷出后，垂直撞击在分流锥的锥尖位置，会沿着锥面均匀向四周360度扩散，形成实心锥形的水幕，水滴的平均粒径控制在1.2-1.8mm区间，既不会因为粒径太小被火场热气流吹走，也不会因为粒径太大降低吸热冷却的效率，能在起火区域快速形成隔氧降温的水层。

　　安装边界上，这款喷头的接口公称通径为2英寸，额定工作压力适配0.2MPa-0.6MPa的常规消防供水压力区间，安装时需要保证喷头溅水盘距离保护顶面的距离在150mm-300mm之间，距离下方被保护物的垂直高度不超过12米，相邻两个同规格喷头的布设间距最大可以做到4.8米，比普通15口径喷头的3.6米间距宽出1.2米，能大幅减少管网的节点数量。另外在结构强度设计上，三个支撑爪的截面做了变厚度处理，靠近本体连接的位置厚度更大，靠近分流锥的位置厚度收窄，既保证了整体结构能承受1.6MPa的水压试验强度，也不会因为支撑爪过厚遮挡水流分布，整个喷头的外露金属部分都做了防腐钝化处理，能适应潮湿、轻度腐蚀的工业环境，不会因为长期使用出现锈蚀卡滞的问题。

　　在实际选型适配的时候，要注意这款喷头属于开式洒水喷头，需要和雨淋阀组配套使用，平时管网内没有压力水，起火时雨淋阀开启后整个防护区的喷头会同时出水，适合扑救固体火灾的蔓延场景，不能用在平时保压的湿式系统里，设计建模的时候要注意接口螺纹的公差按照BSP标准的55度密封管螺纹取值，外螺纹的大径、中径公差要符合管螺纹的A级精度要求，保证和现场管路的互换性，分流锥的尖点要和上部进水通道的轴线完全重合，偏心量不能超过0.2mm，否则会出现出水分布偏斜的问题，导致局部区域喷淋覆盖不足。
