多规格自适应金属板框组件设计

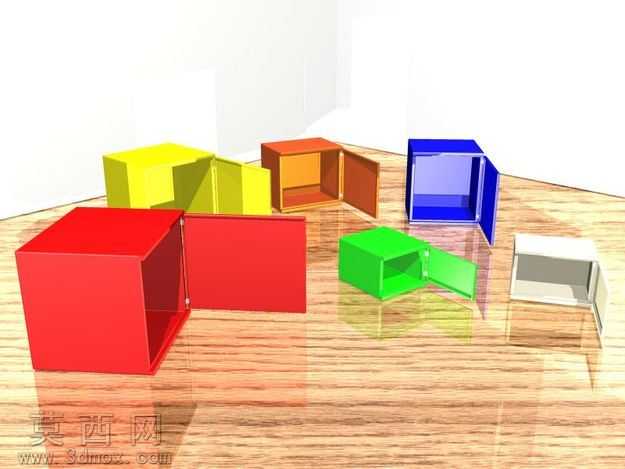

本作品为多规格自适应金属板框组件，采用三维参数化建模方式完成整套设计，核心运用iAssembly参数化装配逻辑实现多规格变体的快速生成，无需重复建模即可调用五种预定义尺寸的板框结构，大幅提升同系列不同规格构件的设计效率。建模阶段首先完成基础板框的单体结构搭建，以薄壁金属板材的折弯、拼接结构为核心，精准还原金属板框的侧边围合、单侧可开合门板的结构特征，门板与框体的连接部位预留了铰接结构的装配空间，可适配常规合页类连接件的安装需求。材质设置上针对金属板材的特性，分别赋予红、黄、蓝、绿、橙等不同的高饱和度金属烤漆材质，既清晰区分不同规格的板框构件，也通过材质的反光、粗糙度参数调整，还原真实金属烤漆表面的细腻质感，搭配木纹工作台的渲染场景，让不同规格的板框结构展示更具层次感。结构设计上充分考虑板框的实用性，框体内部为中空容纳空间，可作为小型元器件收纳、设备外罩防护、物料分类存放的载体使用，单侧可开启的门板结构方便内部物件的取放，闭合后可实现对内部空间的防护遮挡。参数化设计的核心逻辑是将板框的长宽高、板材厚度、门板尺寸等关键尺寸设置为可驱动变量，通过参数表的配置直接生成不同尺寸的装配变体，所有变体共享同一套基础结构特征，仅在尺寸参数上存在差异，既保证了同系列产品结构的一致性，也能快速适配不同使用场景下的尺寸需求。渲染阶段采用柔和的室内漫反射光照，搭配轻微的环境反射效果，既突出金属板框的硬朗质感，也让不同颜色的构件呈现出清晰的视觉区分，整体展示效果直观明了，可直接用于产品选型展示、结构方案沟通等场景。整套模型结构严谨，参数化逻辑清晰，可直接导入对应三维软件进行参数调整，也可导出通用格式用于生产加工的参考，为同类型钣金箱式构件的系列化设计提供了可复用的参考方案。
