层叠式托盘自动送料上料机构

　　在3C电子组装、小五金件冲压后段分拣、小型汽配零部件包装这类需要批量供给规整托盘载具的产线场景里，这类层叠式托盘送料机构的应用占比正在逐年提升，相比传统的人工逐盘上料，它能把单工位的上料间隔压缩到人工操作的三分之一不到，还能避免人工取放托盘时的磕碰、对位偏差问题，尤其适配多工位并行的连续作业产线，能减少工位旁的待料堆积，让产线的物料流转更顺畅。

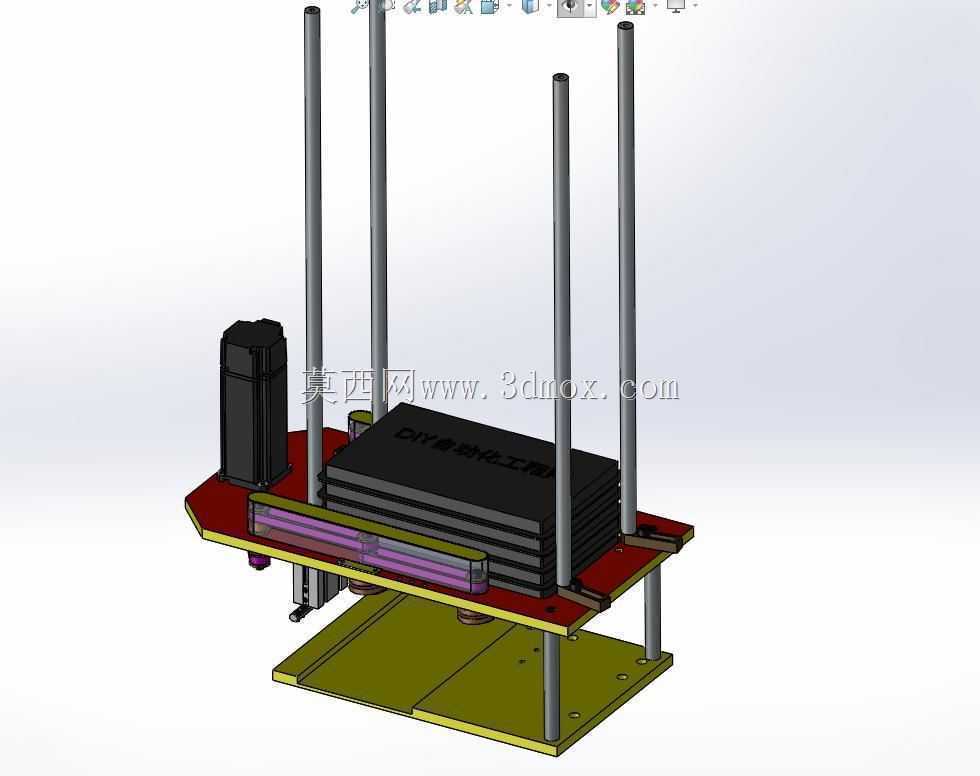

　　从实际功能逻辑来看，这套机构的核心作用是把堆叠存放的空托盘或者载有工件的料盘，按照产线节拍逐盘分离输送到指定作业位，不需要操作人员频繁在料堆里取料对位。整套结构采用立式四柱导向的布局，四根垂直布置的光轴导柱贯穿上下两层安装板，作为料盘堆叠的导向边界，同时给顶升动作提供稳定的运动导向，避免顶升过程中出现偏载卡滞。底部的安装板作为整套机构的承载基座，预留了和产线机架连接的安装孔位，安装时可以直接通过螺栓固定在产线的铝型材机架或者方管焊接架上，不需要额外做复杂的适配转接。

　　设计层面优先考虑了料盘堆叠的兼容性，导柱的间距可以根据常用托盘的外形尺寸做适配调整，常规适配的托盘尺寸覆盖200mm300mm到400mm500mm的区间，堆叠容量可以根据产线的待料需求调整导柱的有效长度，常规配置下一次可以堆叠20-30个标准塑料托盘，能满足单工位1-2小时的连续供料需求，减少操作人员的补料频次。顶升驱动部分布置在料仓侧方，通过传动结构带动承托板做垂直升降动作，承托板托住整叠料盘的底部，每次上升的距离刚好是单个托盘的厚度，配合侧方的分料限位结构，就能把最顶层的托盘平稳分离，输送到下游的输送线或者作业工位上，分料动作不会刮蹭托盘边缘，也不会带动下层料盘出现移位。

　　机构的中层承托板上预留了输送组件的安装位，可以根据实际需求嵌入皮带输送线或者流利条，当顶层托盘被分离到中层工位后，就能直接通过输送组件把托盘送到指定的作业位置，不需要额外配置移栽机构，整体结构的集成度更高，占用的产线横向空间更小。侧方安装的驱动组件采用外置布局，方便后期的维护保养，不需要拆解整个料仓结构就能完成驱动件的检修更换，日常维护时只需要定期给导柱加注润滑脂，检查传动件的张紧度就能保证长期稳定运行。

　　安装边界上，整套机构的垂直高度根据导柱长度不同，常规配置在600mm-800mm区间，横向占用尺寸比适配的最大托盘尺寸单边宽出80mm左右，不会过多占用产线的操作空间，安装时只需要保证底部基座的水平度，就能避免顶升过程中出现卡滞问题。针对不同厚度的托盘，只需要调整顶升行程的参数和分料限位的间隙，不需要更换结构件，就能快速切换生产物料，适配多品种小批量的柔性生产需求。在实际产线布局中，这类送料机构可以直接对接贴标工位、检测工位、组装工位，作为产线的起始段物料供给单元，也可以多台并排布置，配合移栽机械手实现多品种物料的自动切换供料，整体结构没有复杂的定制加工件，大部分采用标准型材和标准传动件，加工和装配的难度较低，后期的改造成本也相对可控。
