SMT产线自动馈线送料设备结构设计

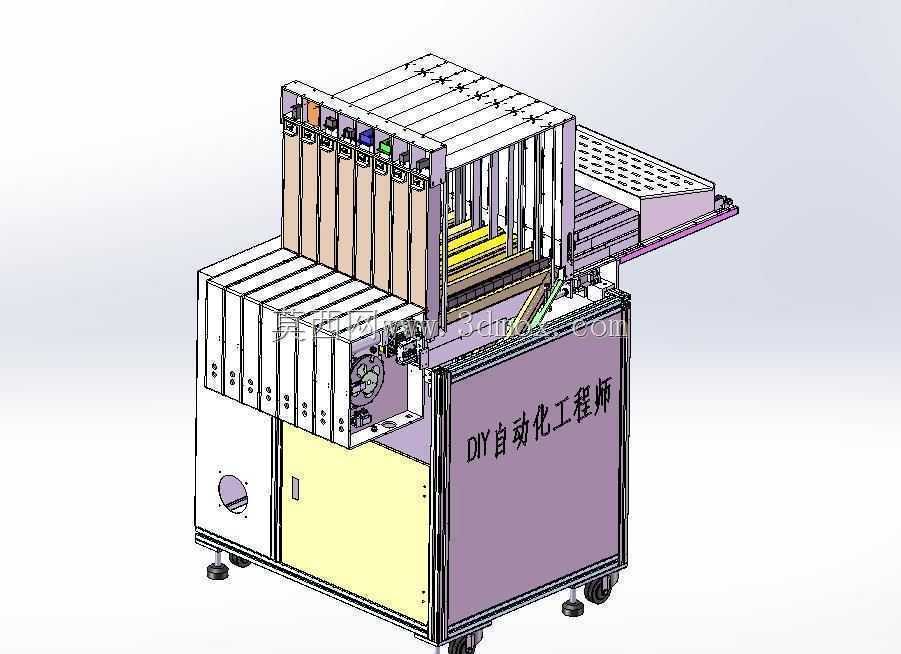

　　在表面贴装技术（SMT）生产车间的前段工序中，PCB裸板的有序上料供给是整条产线连续运转的核心前提，传统人工上料不仅需要作业人员反复在料堆与产线接驳位之间往返，还容易出现板件叠放划伤、供料节拍不匹配、板件方向放反等问题，直接影响后续印刷、贴片工序的良率与运行效率，这款馈线设备正是针对SMT产线的上料痛点设计，直接对接产线前段上板工位，替代人工完成PCB裸板的批量存储、单张分离、定向输送的全流程作业。从结构布局来看，设备采用分层式多仓存储设计，上部设置多格竖向料仓，可一次性容纳多叠不同规格的PCB裸板，料仓侧边设置可调式挡边结构，可根据板件的长宽尺寸快速调整挡边位置，适配不同尺寸规格的PCB板存储需求，无需更换专用治具，

　　换型调整时间可控制在十分钟以内，适配多品种小批量的电子制造生产场景。料仓下方设置分料机构，采用摩擦轮配合负压吸附的组合分料结构，可逐张将料仓最底部的PCB板分离送出，避免传统顶针分料容易出现的双张送板、板件表面顶伤问题，分料后的板件进入水平输送段，输送段采用防滑平皮带传动，皮带表面做哑光防静电处理，避免输送过程中摩擦产生静电击穿PCB板上的预布线路，输送段侧边设置导向条，可保证板件输送过程中方向一致，精准对接后续设备的接驳口。设备下部为机架与电气安装腔，机架采用工业铝型材配合钣金封板搭建，底部安装可调脚杯与万向脚轮组合支撑结构，既可以通过脚轮快速推移设备调整产线布局，也可以通过可调脚杯将设备调平固定，抵消车间地面的不平整误差，

　　保证设备运行过程中无晃动、无偏移。电气腔内部预留了PLC、电磁阀、真空发生器等元件的安装位，侧边设置可开合检修门，方便日常维护时快速排查线路与气路故障，设备的操作按钮与状态指示灯设置在机架前侧的易操作高度，作业人员无需弯腰即可完成启停、复位等常规操作。设计过程中重点考虑了设备的安装边界与产线适配性，设备整体宽度控制在1.2米以内，长度不超过1.5米，占地面积仅相当于两个标准料架的大小，不会占用过多产线空间，设备的输送面高度可通过机架下部的调节结构在750mm到950mm之间调整，可适配不同高度的SMT产线接驳需求，无需额外制作过渡接驳台。设备的出料端设置了可翻转的导料板，当对接不同高度的后续设备时，可调整导料板的倾斜角度，

　　保证板件平稳过渡，不会出现卡板、掉板问题。在功能细节上，每个料仓都设置了缺料检测传感器，当某一料仓的板件用完时，设备会自动切换到下一料仓继续供料，同时触发缺料提示，提醒作业人员及时补料，不会因为单仓缺料导致整条产线停机，补料过程无需停机，作业人员可直接在设备上部的料仓位置添加板件，操作安全便捷。分料机构位置设置了双张检测传感器，一旦检测到送出双张板件，会立即触发回退动作，将双张板送回料仓重新分料，避免双张板进入后续设备导致卡板故障。输送段设置了到位检测传感器，可根据后续设备的就绪状态调整输送节拍，实现与后续印刷机、贴片机的速度匹配，不会出现板件堆积等待的问题。从实际应用场景来看，这款设备不仅可以用于常规PCB板的上料馈送，还可以通过调整料仓挡边与分料轮间隙，适配薄型铝基板、柔性PCB载板等不同材质的板件上料需求，在消费电子、家电控制板、汽车电子板等多个SMT生产场景中都能适配。设备的整体结构没有复杂的定制加工件，大部分结构件采用标准铝型材、标准输送配件搭建，后期维护更换配件的成本较低，适合中小电子制造企业的产线升级改造需求，设备运行过程中噪音控制在60分贝以内，不会对车间作业环境造成噪音污染，所有运动部件都设置了安全防护罩，避免作业人员误触运动部件造成安全隐患。
