立式气动压合装配工作站结构设计

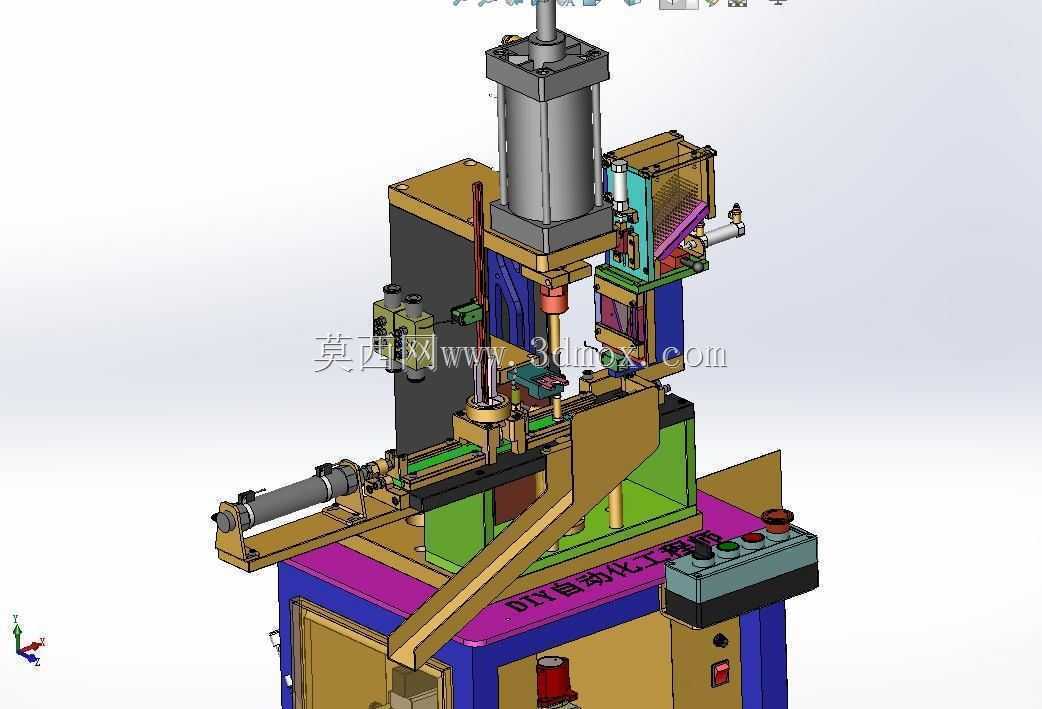

　　这套立式压合装配设备主要面向小尺寸五金、塑胶组件的过盈压装、卡扣合装工序，常见于3C电子小配件、汽车小型插接件、低压电器触点组件的批量装配产线，可直接嵌入现有流水线作为单工位作业节点，也可独立作为离线返修、小批量试产的作业单元使用。设备整体采用立式框架布局，核心执行单元为顶部竖直安装的标准气缸，搭配直线导杆保证压头的运动同轴度，避免压合过程中出现偏载导致的工件压伤、装配错位问题，压头行程可通过调节气缸端部的限位螺母做适配调整，适配不同叠装高度的工件组配需求。侧向布置的水平气缸承担工件上料与定位推送功能，可将待装工件从料道位置精准推送至压合工位的定位治具内，治具采用快换式设计，更换产品时仅需替换对应仿形治具块，

　　无需重新调整整体机架的安装基准，缩短换型调试的时间成本。设备的操作控件集中布置在台面右侧的控制盒区域，设置双手启动按钮与急停控件，符合安全作业规范，避免操作人员手部误入压合区域造成安全事故，机架底部预留气源处理三联件的安装空间，可对输入压缩空气做过滤、调压处理，保证气动元件的运行稳定性。从安装边界来看，设备整体占地尺寸控制在0.8米见方以内，台面高度适配常规750mm作业高度，操作人员站立作业时无需过度俯身或抬臂，底部框架采用铝型材与钣金封板组合结构，既保证整体结构刚性，也可将气动管路、阀组等元件收纳在框架内部，避免管线外露造成的剐蹭、积尘问题。设计过程中优先考虑了工位的适配灵活性，压合工位的定位基准预留了±10mm的调节余量，

　　可兼容同系列不同尺寸规格的小型组件装配需求，料道部分采用可调宽度的导向条设计，无需更换料道即可适配不同外形尺寸的待装工件送料。设备的压合压力可通过气源调压阀在0.2-0.6MPa范围内做无级调整，对应不同材质工件的压装力需求，避免压力过大导致的工件碎裂、变形，或是压力不足导致的装配不到位问题。机架上部预留了检测元件的安装位，可根据实际工艺需求加装压力传感器、位移传感器，实现压装过程的力位移曲线监控，满足高精度装配的工艺追溯要求，也可直接搭配标准磁性开关实现气缸到位检测，完成基础的自动化作业逻辑，无需额外加装复杂电控元件即可投入使用。在结构细节处理上，所有运动部件的外侧均设置了透明亚克力防护挡板，既不影响操作人员观察设备运行状态，也可防止压合过程中可能出现的工件崩溅风险，设备台面采用防静电胶皮铺设，避免静电对电子类待装工件造成损伤，底部设置可调脚杯，可在不平整的车间地面上调整设备水平度，保证压合机构的竖直精度不受地面平整度影响。
