复合材料层压成型模具结构设计

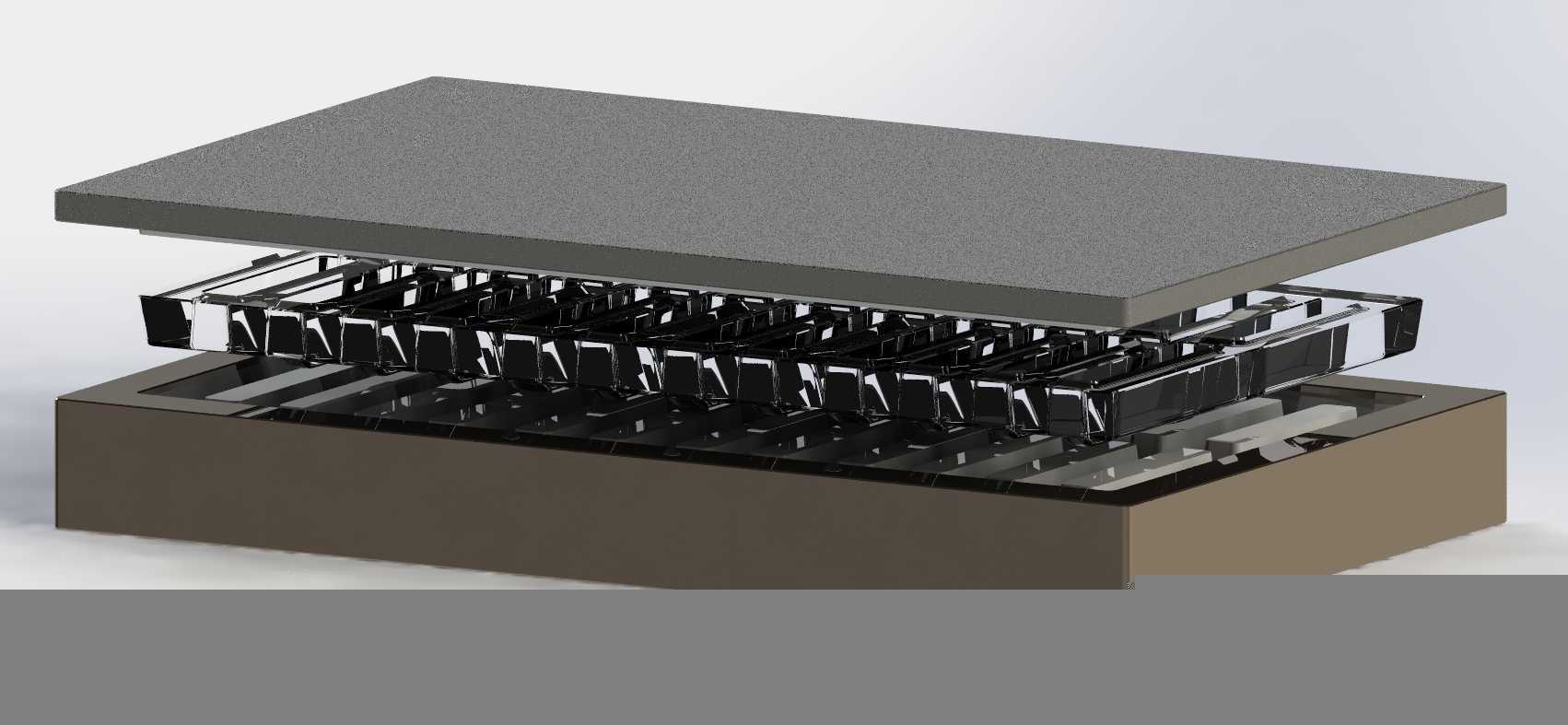

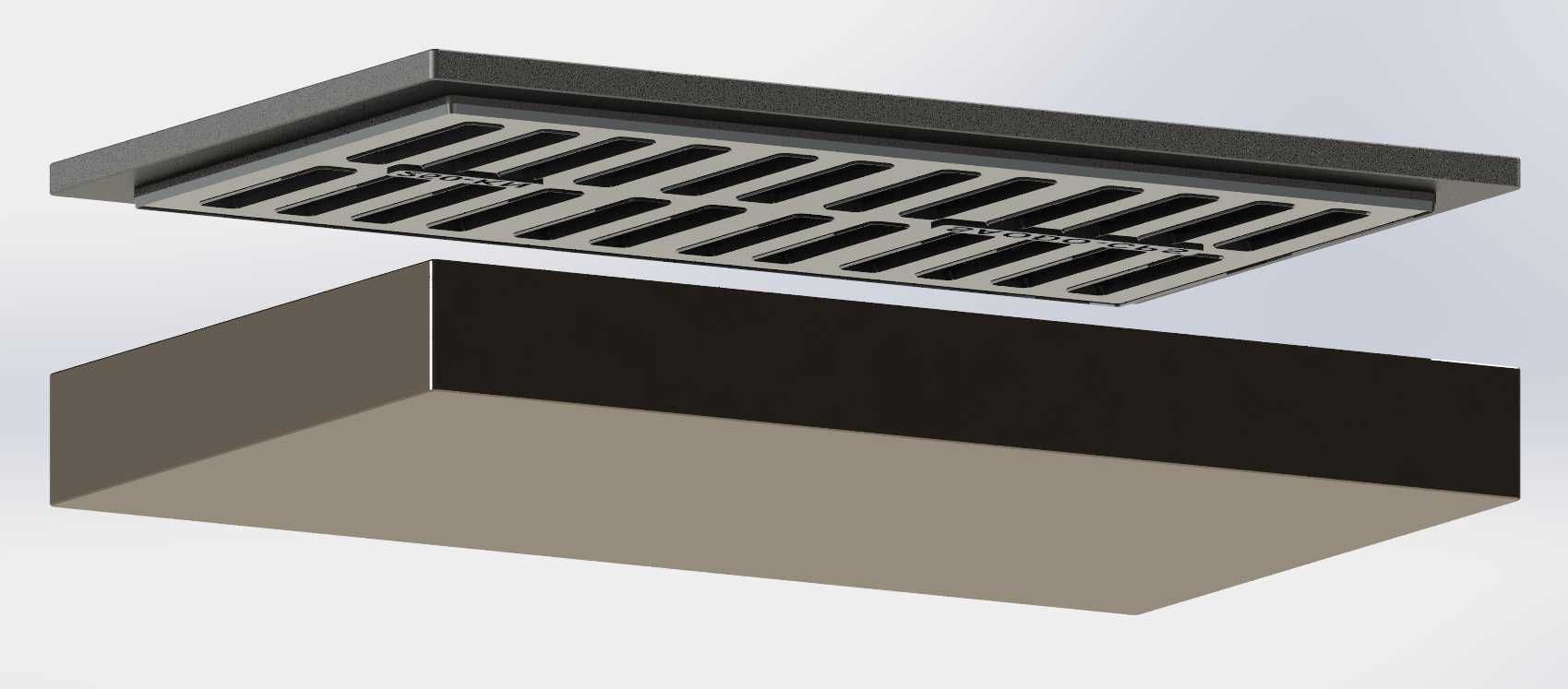

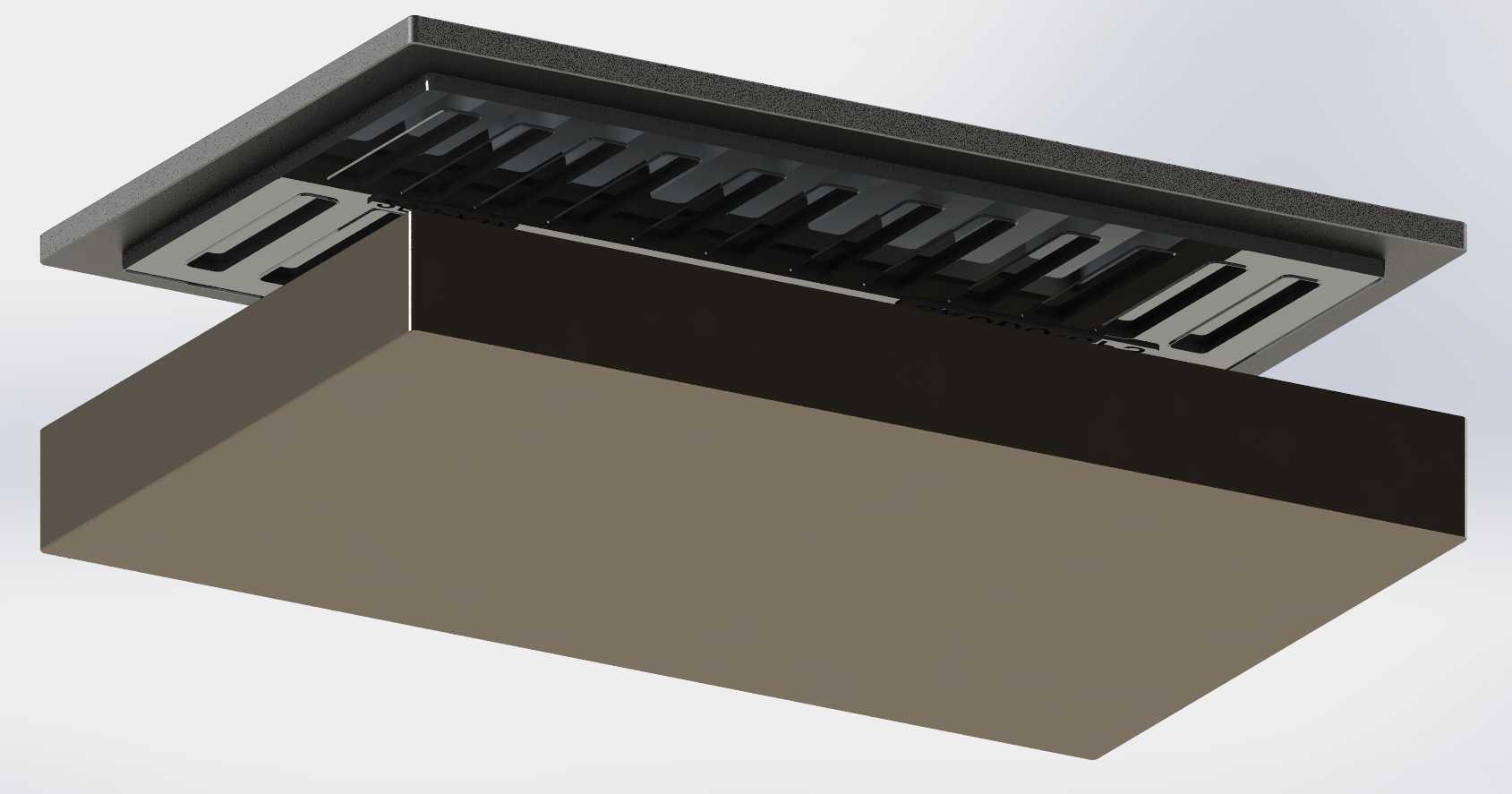

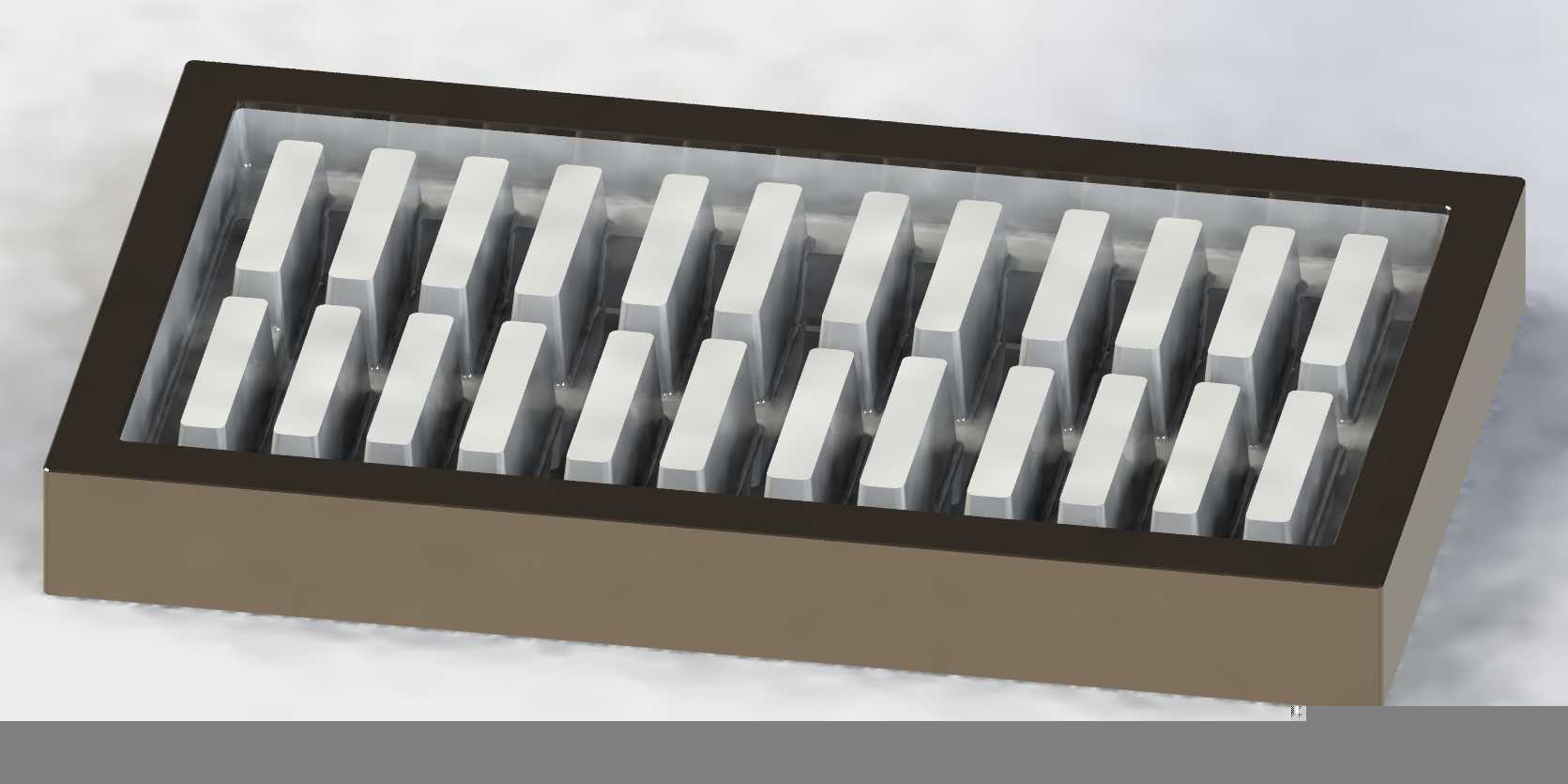

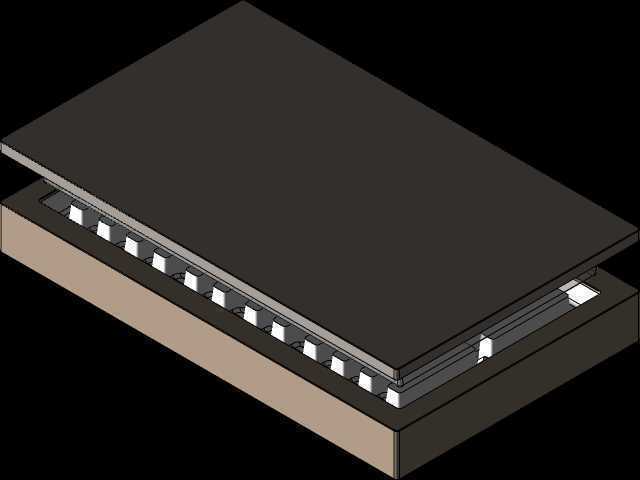

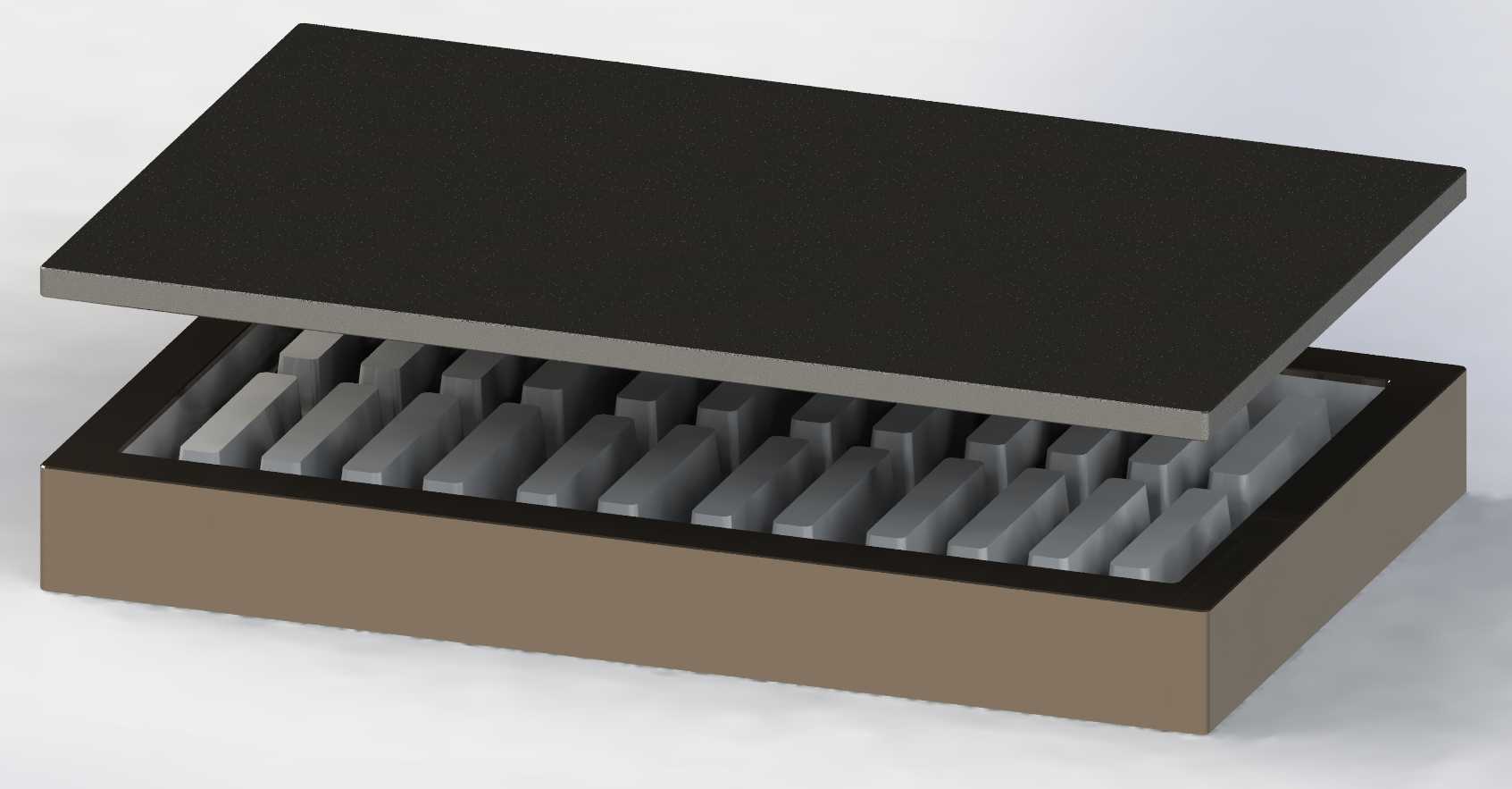

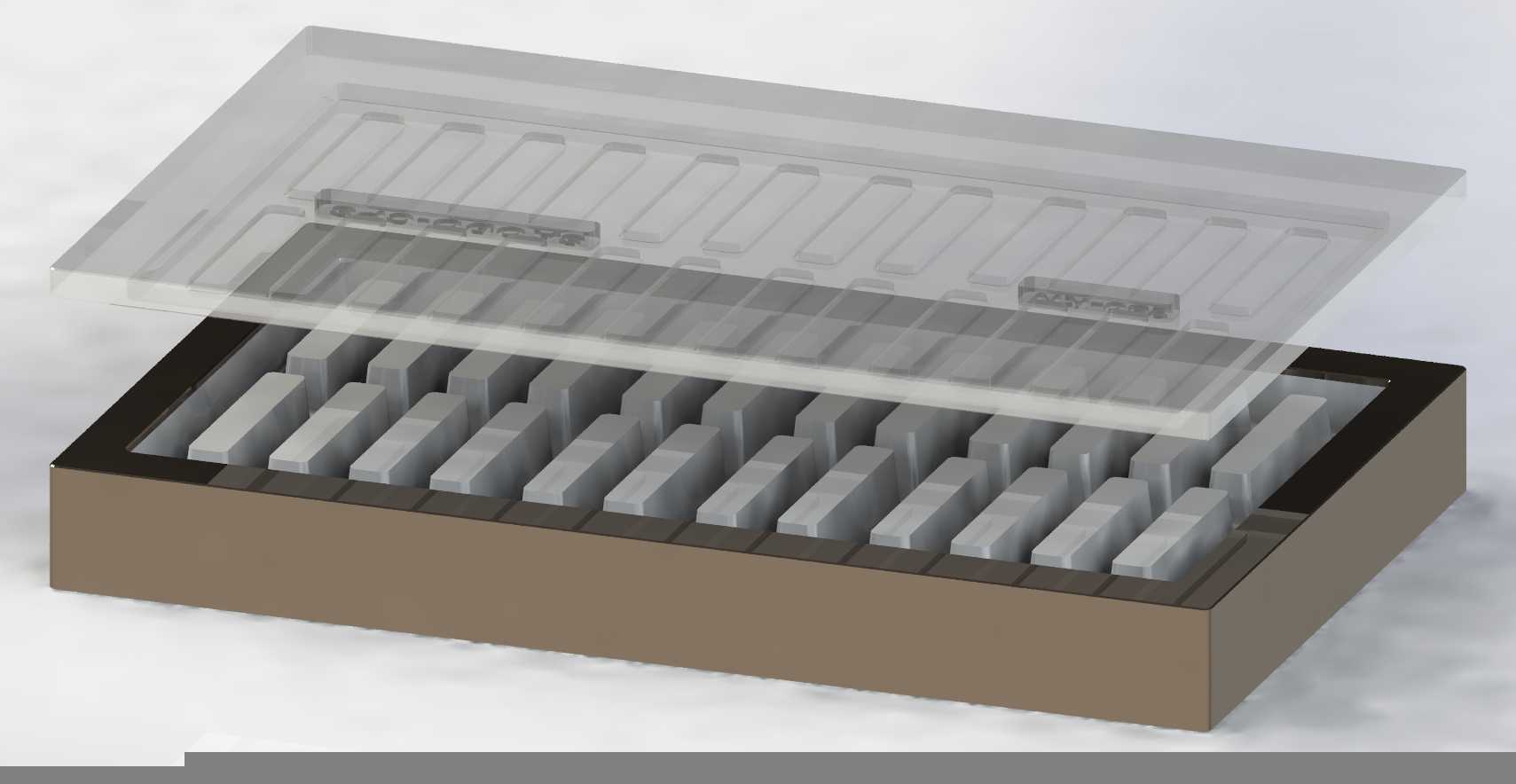

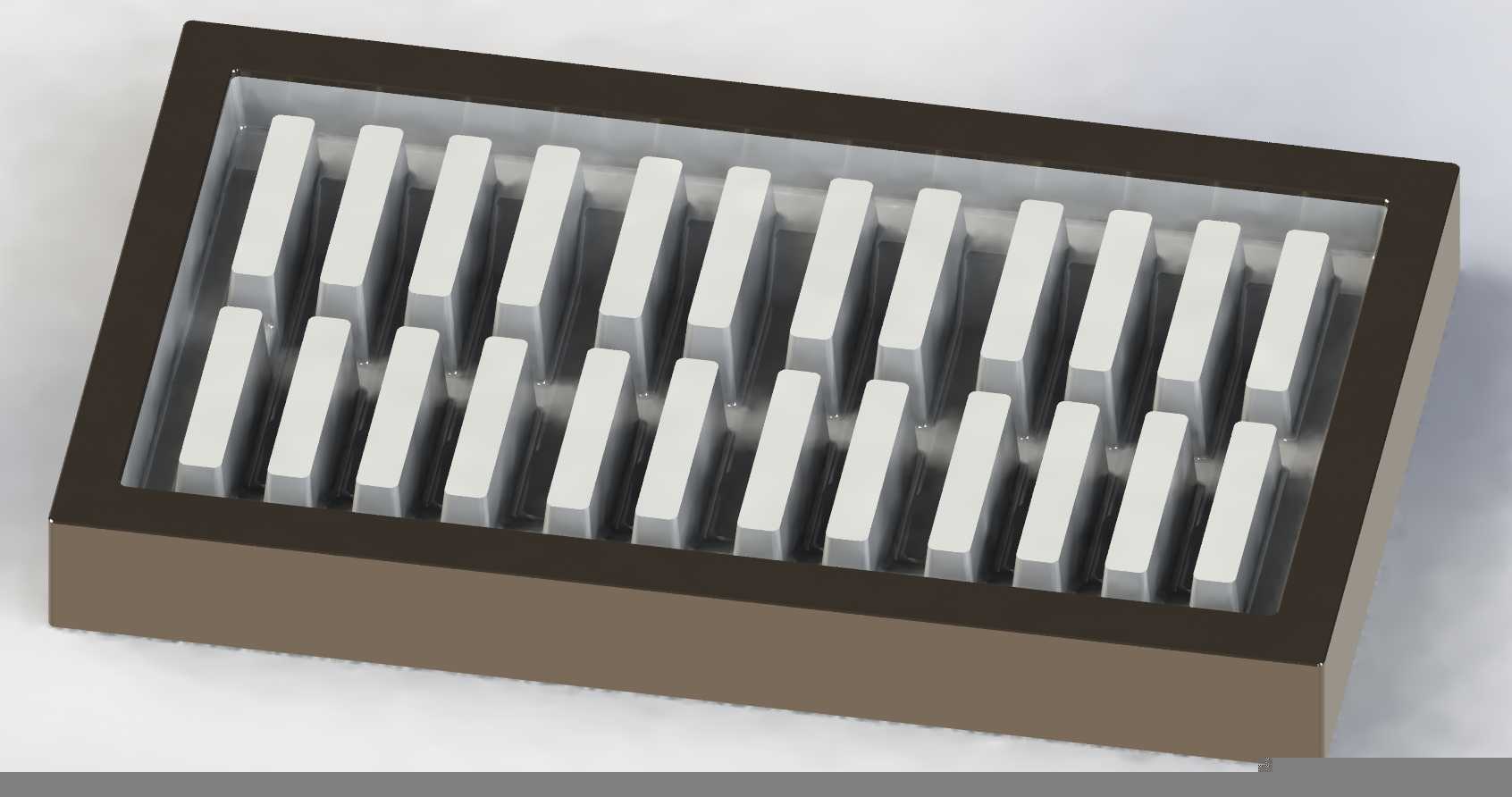

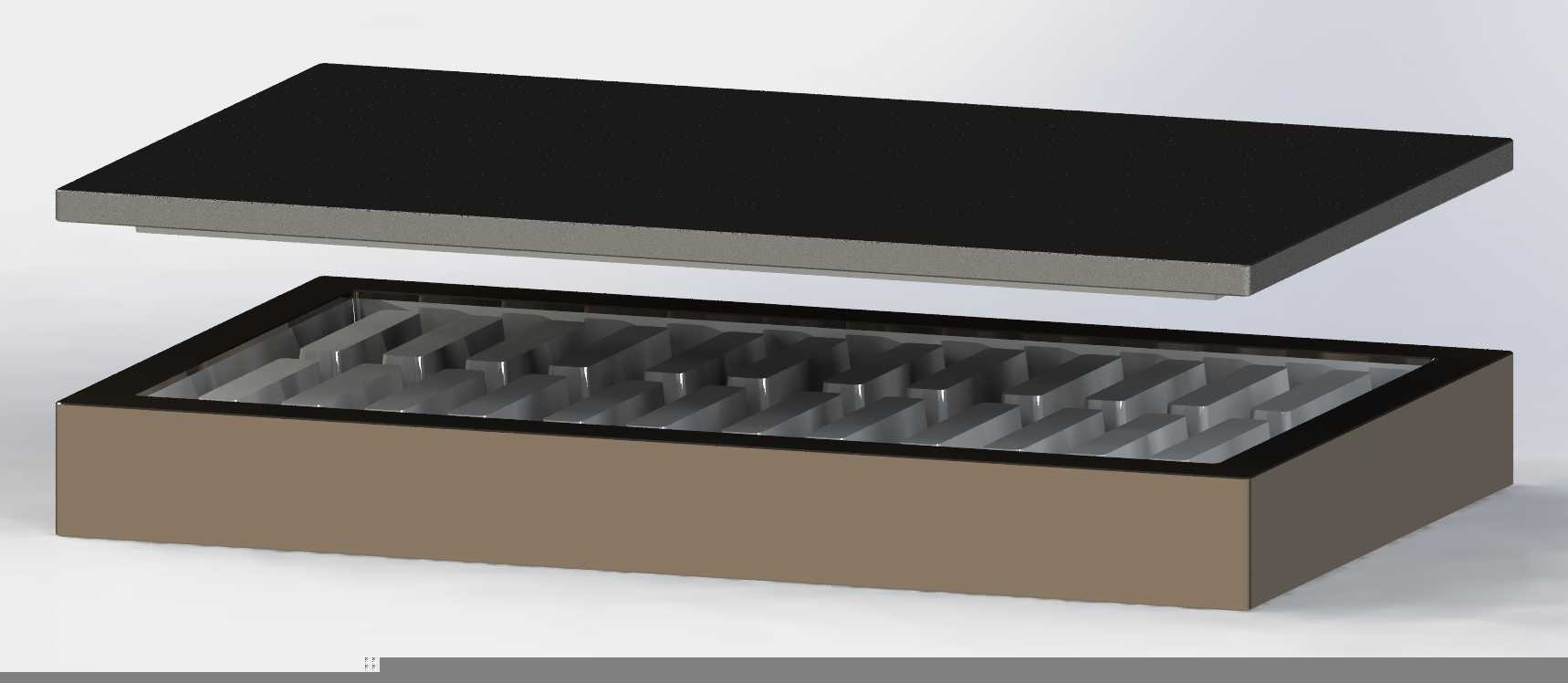

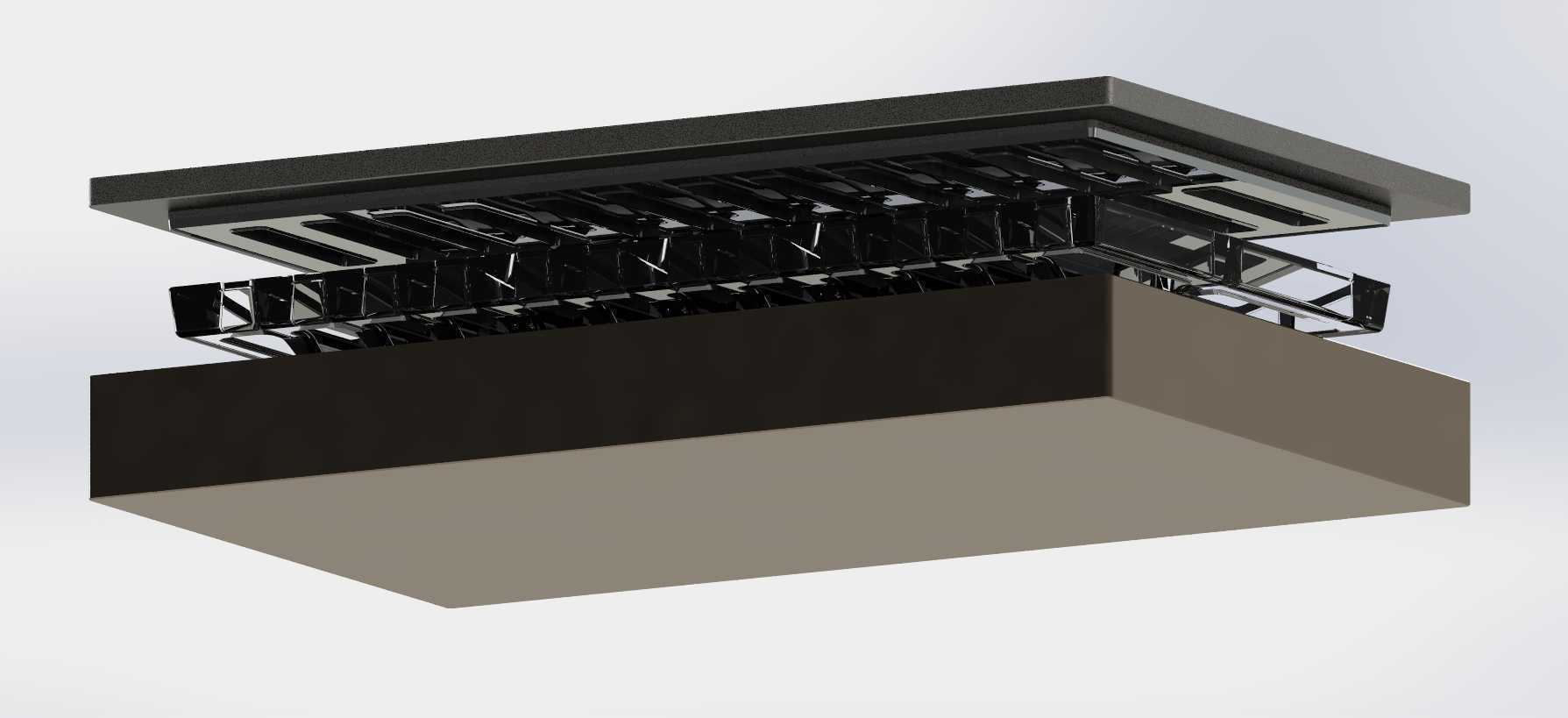

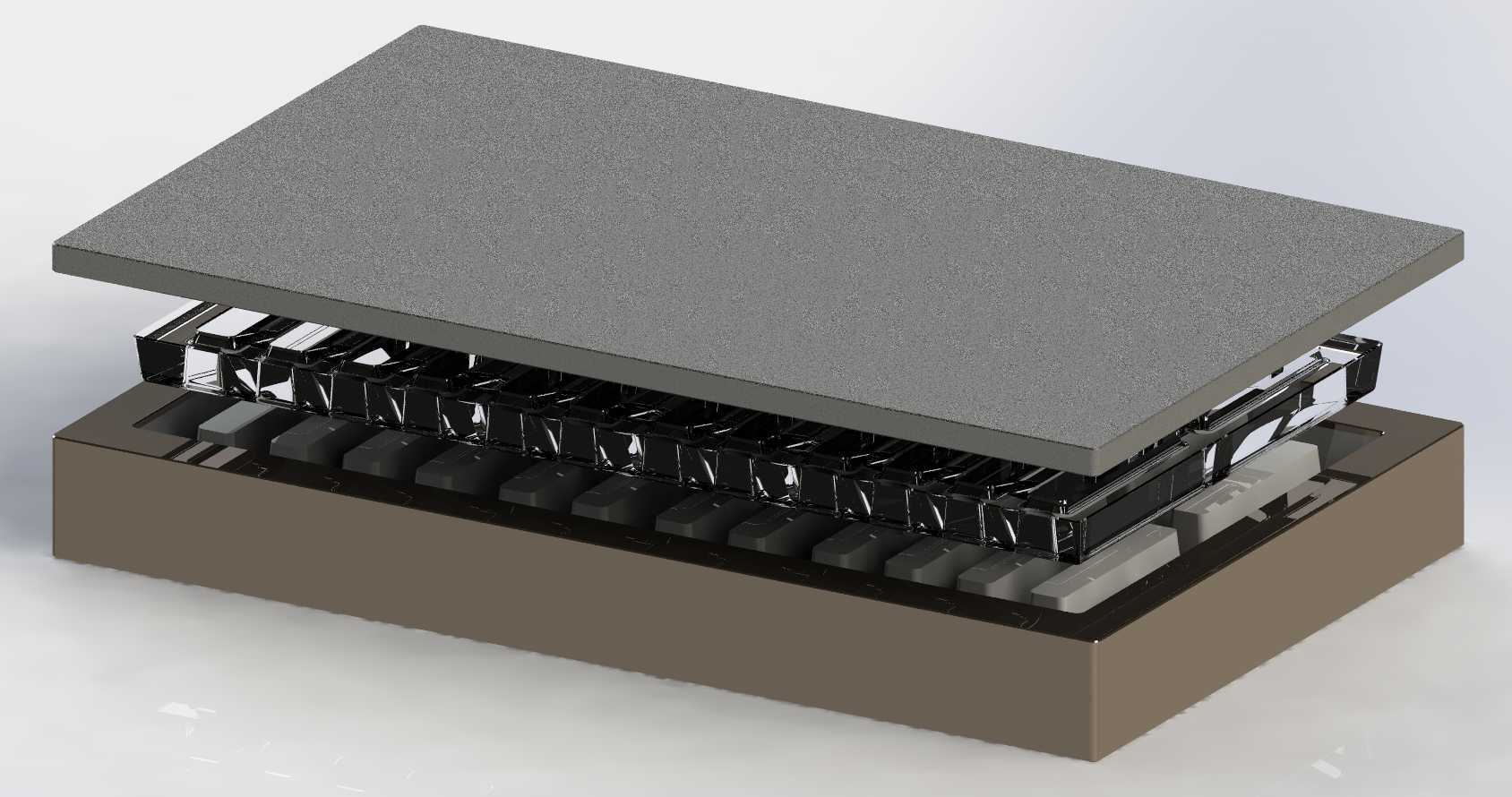

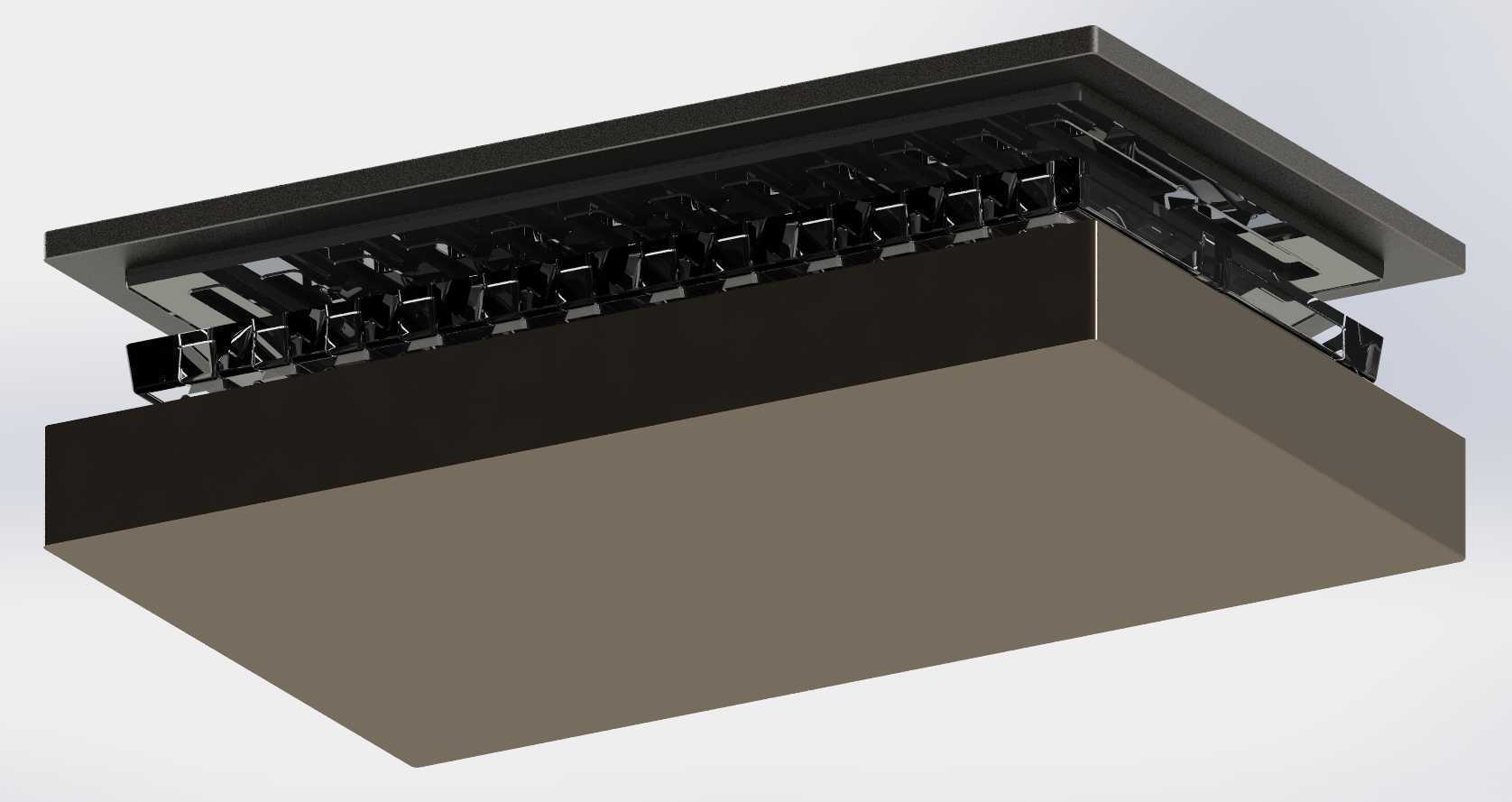

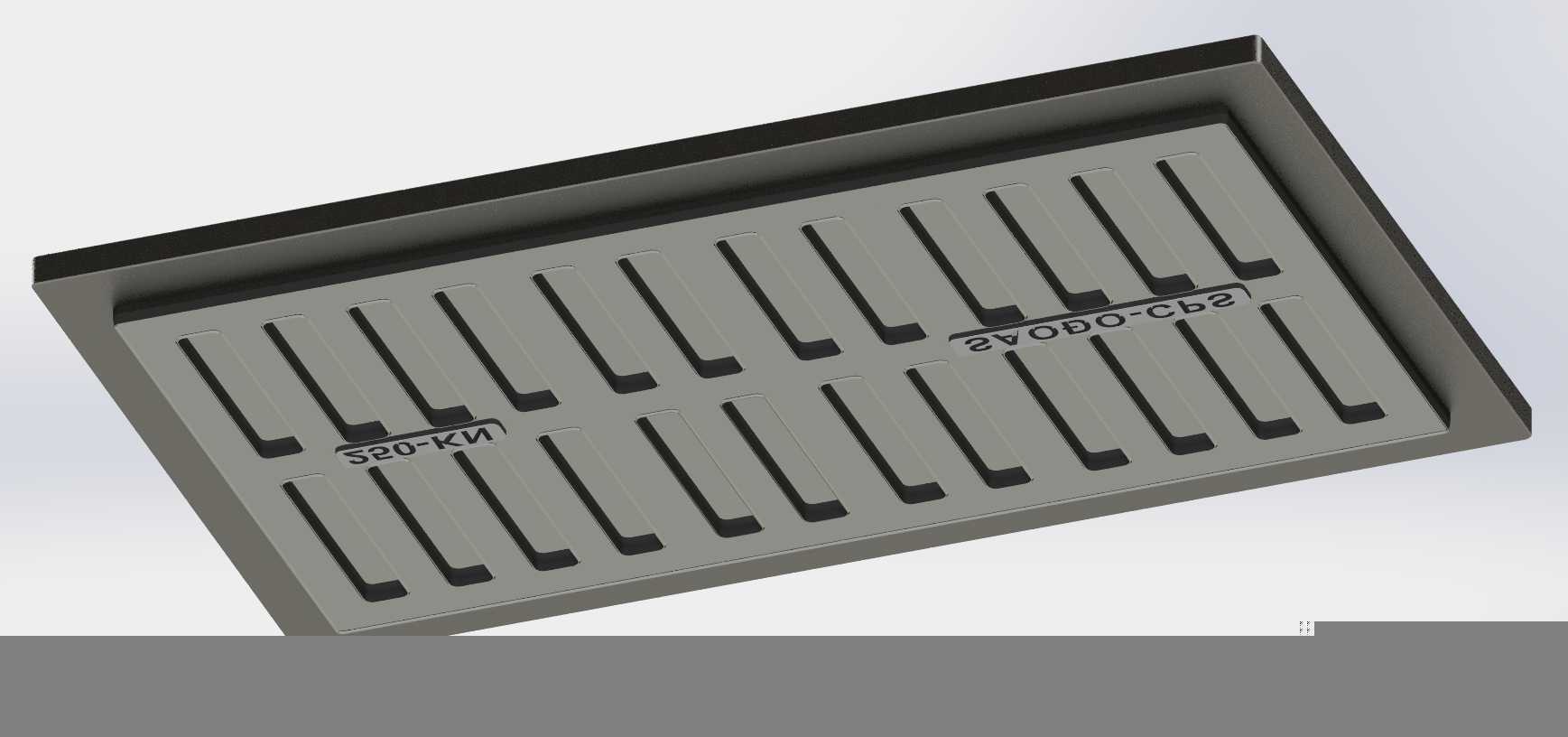

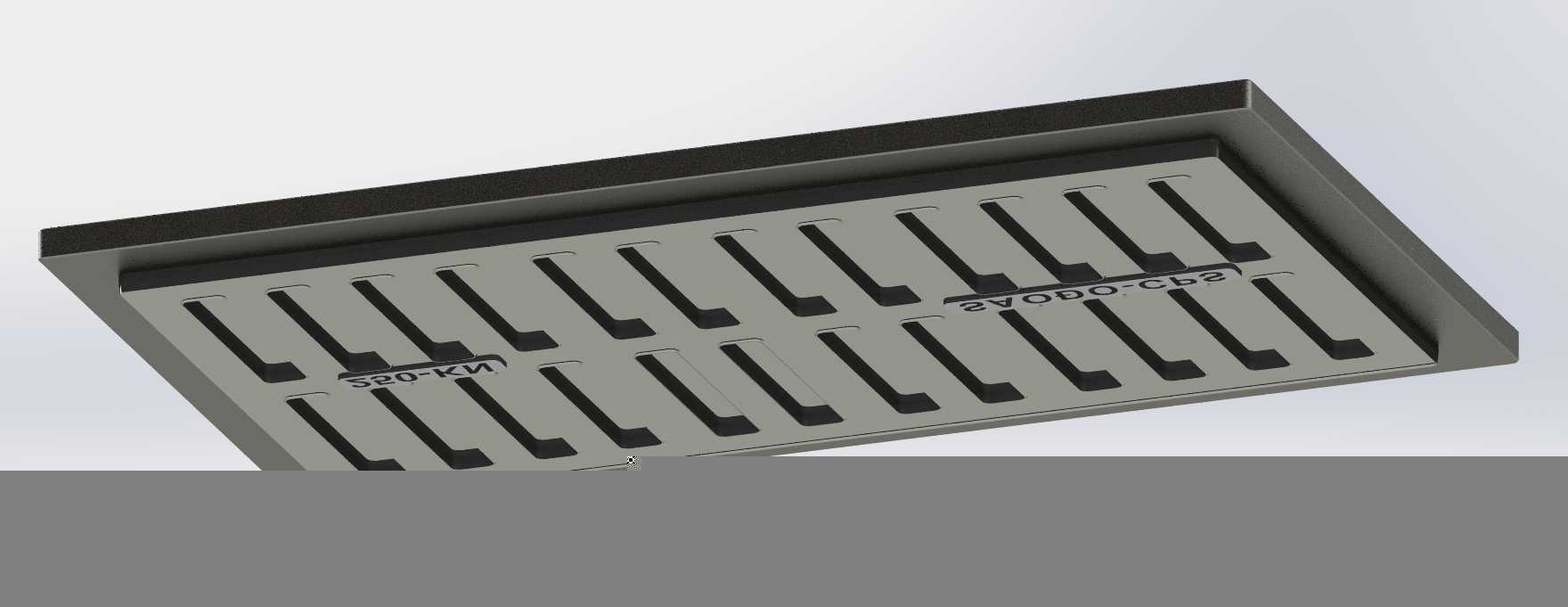

　　这套模具结构主要面向复合材料板材的批量模压成型工序，在实际生产场景中，多用于热固性复合材料片材的加热压合、定型固化环节，常见于轨道交通内饰板、新能源动力电池盖板、工业绝缘结构件的生产制程中，适配常规四柱液压机的安装接口，可直接挂载在现有压合设备工位上完成生产作业。从结构分层来看，整套模具分为上模压板、型腔成型层、下模基座三个核心部分，上模压板采用整体调质钢材加工，平面度控制在0.02mm/100mm范围内，保证压合过程中压力均匀传导到复合材料坯料表面，避免局部压力不足导致的板材内部孔隙、结合强度不足等成型缺陷。中间的型腔成型层设置了阵列式的弹性顶出结构，在压合固化完成后，可借助弹性件的回弹力将成型后的板材平稳顶出，

　　避免人工取件造成的板材表面划伤、形变问题，同时阵列排布的结构也适配不同尺寸规格的复合材料坯料定位，不需要额外更换定位工装就能兼容一定尺寸范围内的板材生产。下模基座采用整体箱式焊接结构，经过去应力退火处理后再进行精加工，保证长期承受压合载荷的过程中不会出现应力形变，基座四周设置了导向滑槽，和上模压板的导向滑块配合，合模过程中的导向精度可以控制在0.05mm以内，避免合模错位导致的板材尺寸超差。在设计思路上，这套模具没有采用复杂的抽芯、侧顶结构，核心是优先保证压合过程的压力均匀性和温度传导效率，上模和下模内部都预留了加热管安装孔位，可以根据复合材料的固化工艺要求，加装电加热棒或者导热油流道，保证模腔表面的温度差控制在±5℃范围内，

　　满足环氧树脂、酚醛树脂等不同基体复合材料的固化温度要求。外形尺寸上，整套模具的闭合高度适配常规100-200吨四柱液压机的开模行程，安装孔位按照通用压合设备的T型槽间距设计，不需要对现有设备进行改造就能完成安装固定，模具的开模行程预留了足够的取件空间，操作人员可以轻松完成取件、清模、放置坯料的循环作业。在实际使用过程中，这套模具的成型层可以根据生产需求快速更换，不需要更换上下模基座部分，就能适配不同表面纹理、不同厚度规格的复合材料板材生产，大幅降低多品类小批量生产场景下的模具投入成本。成型层的表面做了硬质氧化处理，表面硬度达到HV500以上，避免复合材料中的增强纤维对模具表面造成划伤，同时也减少树脂粘模的问题，

　　降低日常清模的维护工作量。定位结构采用侧边可调式定位块，可以根据坯料的实际裁切尺寸调整定位位置，避免坯料放偏导致的成型后边料不均、材料浪费问题，定位块的高度低于合模后的型腔间隙，不会在压合过程中对板材成型造成干涉。整套结构的受力路径经过反复校核，压合过程中所有载荷都通过上下模的加强筋传导到设备安装面，没有悬空受力的薄弱结构，长期满负荷生产过程中不会出现模面凹陷、基座开焊等失效问题。针对复合材料压合过程中多余树脂溢出的问题，在型腔四周设置了溢料槽，溢出的树脂会流入溢料槽内固化，不会流到模具的导向结构和安装面上，清理时只需要铲除溢料槽内的固化树脂即可，大幅减少日常维护的工作量。溢料槽的深度控制在0.3mm，既可以保证多余树脂顺利流出，又不会因为槽过深导致模腔压力不足，影响板材的成型密度和结合强度。
