龙门式气动物料拾取移送作业装置

　　这套龙门式跨工位拾取移送装置，主要面向3C电子组装、小五金件分拣、轻载工序间物料转运场景设计，适配产线宽度在800mm以内的双工位或多工位并排布局，可直接架设在相邻两个作业台、输送带或工装夹具上方，无需额外占用地面安装空间，对于现有产线的自动化改造适配性极强，不需要大规模改动原有产线的地面布局，仅需在工位两侧的台架或地面预留安装点位即可完成部署。

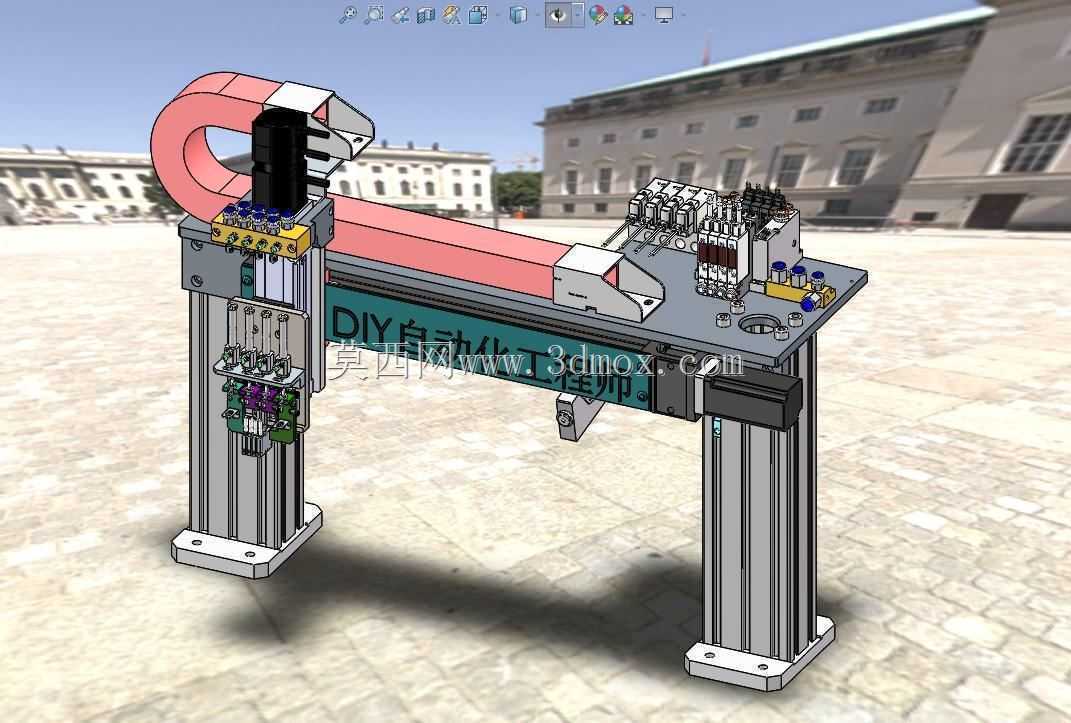

　　整体采用双立柱支撑的龙门跨架结构，两根竖直支撑柱选用标准工业铝型材搭配底部方形安装法兰，法兰上预留四个M8沉头安装孔，可直接通过T型螺栓固定在铝型材工作台架上，也可通过膨胀螺栓固定在水泥地面，单根立柱的有效支撑高度可根据现场工位高度调整，常规配置下横梁底面距离安装基准面的高度为650mm，可覆盖高度在400mm以内的工装、料盘及作业工位，不会和下方的作业人员、工装夹具产生运动干涉。横梁同样采用标准铝型材搭建，既保证了整体结构的刚性，又预留了足够的附件安装槽位，所有气动阀组、磁性开关走线、气管都可隐藏在型材槽内，避免运动过程中管线拖拽剐蹭。

　　横向移送的执行端搭载在横梁的直线导轨副上，采用无杆气缸作为横向动力源，移送行程可根据工位间距调整，常规配置下有效行程为600mm，可覆盖两个间距500mm以内的工位，移送速度可通过气缸进出气口的调速阀无级调整，最快移送速度可达0.8m/s，针对易碎、易刮花的工件，可将速度调低至0.2m/s，同时配合端部的液压缓冲器吸收停靠冲击，保证移送到位的重复定位精度控制在±0.2mm以内，满足大部分轻载拾取放置的精度要求，不需要额外加装高精度伺服驱动即可达到使用要求，大幅降低了整套装置的制造成本和维护难度。

　　拾取执行端采用竖直安装的笔形气缸作为升降动力，升降行程为100mm，气缸活塞杆端部安装有快换式夹具安装板，可根据拾取物料的类型更换不同的执行末端：拾取平整表面的塑料件、金属片可更换真空吸盘组，拾取带孔位的小零件可更换气动夹指，拾取带磁性的五金件可更换电磁吸头，快换板采用定位销加锁紧螺丝的固定方式，更换末端的时间不超过5分钟，可快速适配不同批次的生产需求。整套装置的气动控制元件全部集成安装在横梁端部的阀组安装板上，采用集成式电磁阀组控制所有气缸的动作，阀组上预留了标准的气源接入端口和IO信号接口，可直接对接产线的PLC控制系统，也可搭配简单的时间继电器、行程开关实现独立的循环作业，不需要复杂的编程调试即可投入使用。

　　设计过程中优先考虑了装置的维护便捷性，所有运动副都采用自润滑直线轴承和标准导轨，日常仅需每月补充一次润滑脂即可保证运行顺畅，所有气动元件都选用市面通用的标准型号，损坏后可直接采购替换，不需要定制特殊配件。管线布置采用拖链收纳，所有气管、信号线缆都放置在塑料拖链内，随横向移动组件同步运动，避免管线长期弯折产生破损漏气、断线的故障。装置的整体负载能力为5kg，可满足绝大多数小型零部件的拾取移送需求，自身总重量不超过35kg，对安装基础的承重要求极低，即使是普通的铝型材工作台也可直接安装，不需要额外加固支撑。在安全防护设计上，所有运动部件的外侧都预留了安全防护罩的安装位，可根据现场需求加装透明亚克力护罩，避免运动过程中人员误触造成伤害，同时横梁两端都安装了硬限位挡块，即使气缸缓冲失效也不会导致移动组件冲出横梁造成设备损坏。
