带弹簧结构的自卸车翻斗执行机构

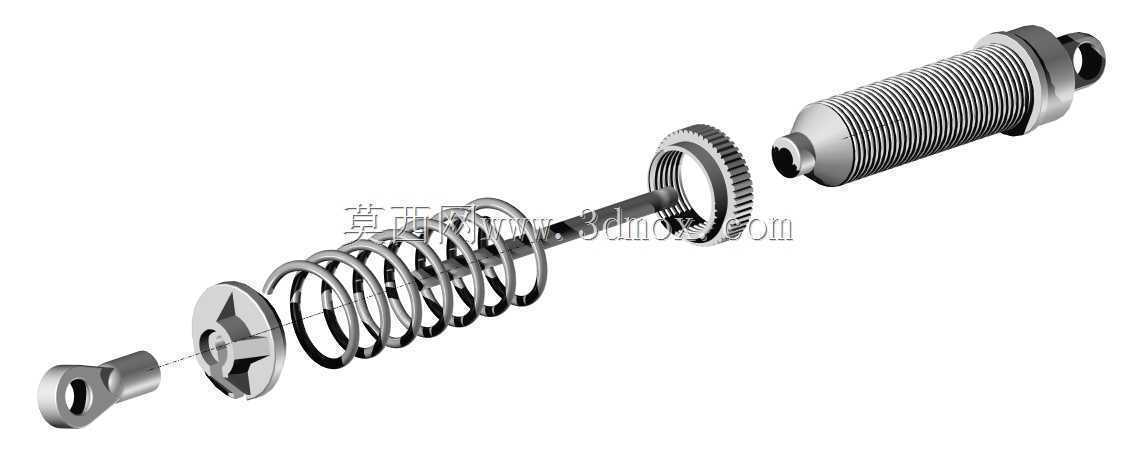

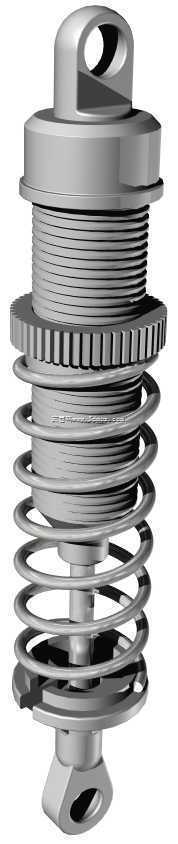

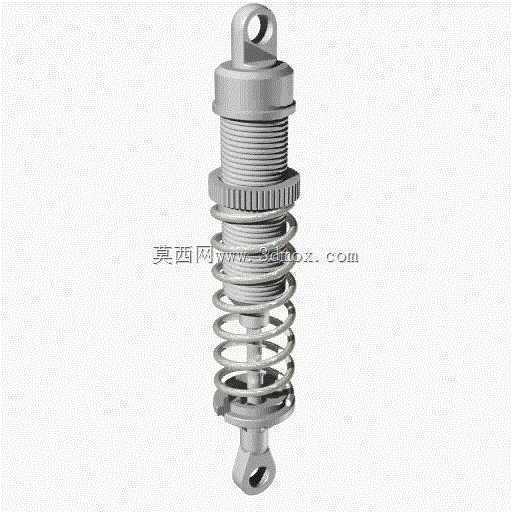

　　在工程运输与散料装卸场景里，这类带弹簧的翻斗执行部件，是小型自卸类设备完成卸料动作的核心配套结构，常见于厂区内短距离转运的小型翻斗车、农用自卸运输车、工地轻型散料转运机具上，主要承担翻斗复位缓冲、卸料过程中姿态辅助支撑的作用，避免翻斗在卸料回落时出现刚性撞击，同时在举升初始阶段提供辅助弹力，降低举升机构的初始负载。从结构设计逻辑来看，整个部件采用同轴分层布局，最上端的带吊装孔端盖是整个组件的上部安装基准，端盖下方设置的多层螺纹调节段，可根据实际安装的车架安装位深度，调整整个组件的伸出长度，适配不同车架的安装孔深度差，螺纹段下方的齿状限位环，是用来和车架上的限位卡槽配合，防止组件在长期往复振动中出现螺纹回转松脱，保证安装位置的稳定性。

　　齿状限位环下方嵌套的圆柱段是弹簧的上部导向座，和下方的下部导向座配合，给螺旋弹簧提供径向约束，避免弹簧在受压、回弹过程中出现径向偏摆，防止弹簧卡滞或者出现非轴向的形变失效。螺旋弹簧采用等节距圆柱螺旋结构，线径根据实际承载需求匹配，在翻斗举升时，弹簧从压缩状态逐步释放弹力，辅助举升机构克服翻斗初始的静摩擦力与物料偏载带来的阻力，在翻斗回落时，弹簧逐步被压缩，吸收回落过程的冲击动能，让翻斗复位过程更平缓，减少对车架铰接点的冲击载荷。下部导向座下方连接的是和翻斗托架铰接的连接端，设置有铰接销轴孔，可和翻斗底部的支架形成转动副，适配翻斗举升、回落过程中的角度变化，避免部件出现卡滞。从安装边界来看，整个组件的最大外径由螺旋弹簧的外径决定，

　　安装时需要在车架对应位置预留足够的径向空间，避免弹簧压缩、回弹过程中和周边的车架梁、液压管路发生干涉，上部端盖的吊装孔可用于安装时的起吊对位，也可作为后期检修时的提拉着力点，螺纹调节段的调节行程覆盖了常见小型自卸车的安装位公差范围，不需要额外加工调整垫片即可完成装配。在实际工况适配中，这类结构不需要额外的动力输入，纯机械结构的可靠性更高，在多尘、颠簸的工地、厂区环境下，相比纯液压的复位结构，抗污染能力更强，维护成本更低，弹簧的预紧力可通过上部螺纹段的旋入深度进行调整，针对不同载重的翻斗，可调整到合适的预紧力，既不会因为预紧力过大导致翻斗回落困难，也不会因为预紧力过小导致缓冲、助力效果不足。整个部件的所有运动副都做了同轴度约束，

　　上部导向座和下部导向座的导向面采用小间隙配合，保证弹簧往复运动时的对中性，齿状限位环的齿形采用梯形齿，和车架卡槽的接触面积更大，抗挤压能力更强，在长期振动工况下不会出现齿形崩损的问题。在结构建模过程中，各部件的配合公差按照重载机械零部件的标准选取，螺纹段采用普通公制粗牙螺纹，抗振防松性能更好，弹簧的两端都做了并圈磨平处理，保证和上下导向座的端面接触均匀，避免弹簧受力时出现局部应力集中。这类结构除了用在自卸翻斗车上，也可适配在需要往复缓冲、助力的铰接翻转机构上，比如小型设备的翻盖机构、料仓的卸料门复位结构，只需要根据实际负载更换对应线径的弹簧，调整螺纹段的长度即可完成适配，结构的通用性较强。
