工业输送用钣金焊接钢料斗结构

　　在散料处理、粉体输送、生产线上料环节，这类钣金焊接钢料斗是衔接上游储料单元与下游输送、加工设备的核心过渡构件，日常生产中常对接皮带输送机、螺旋给料机、振动喂料器等设备，承担物料导流、暂存缓冲、均匀下料的作用，避免散料在输送衔接处出现卡滞、撒漏、下料不均的问题，常见于粮食加工、建材配料、五金件分拣、塑料粒子输送等生产场景。

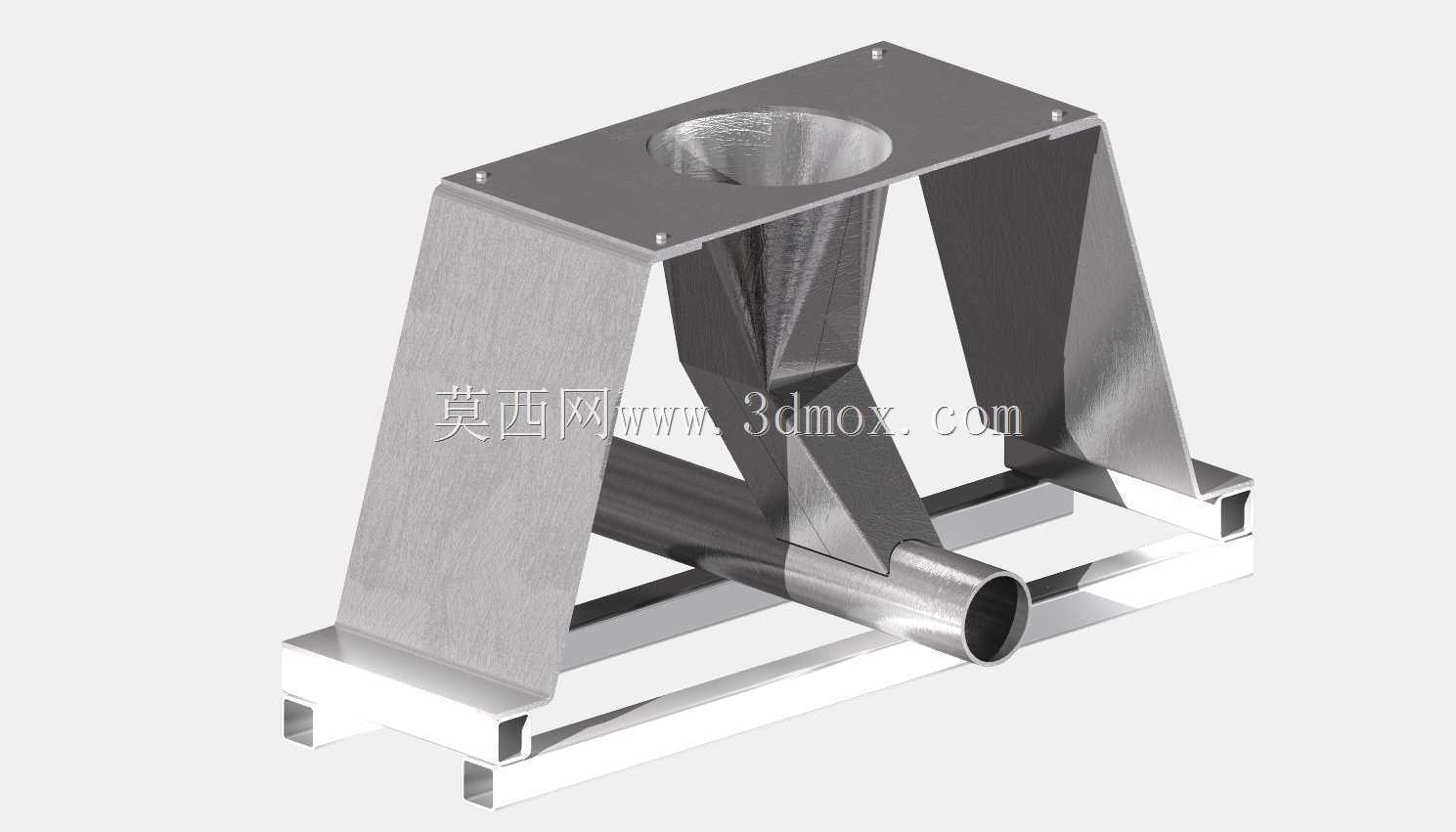

　　从结构设计逻辑来看，整体采用框架承力加钣金围合的组合形式，底部的方管焊接框架作为整个构件的安装基座，框架上预留的安装孔位可直接与下游设备的进料口法兰、生产线支架做螺栓固定，安装时需保证料斗出料口与下游进料口的同轴度偏差控制在合理范围，避免物料下落时偏磨侧壁。上部的承力安装板带有四个对称布置的固定孔，可对接上游料仓的出料端、或者手动/气动闸板阀的安装面，安装边界上需预留闸板动作的操作空间，避免后期维护时出现操作干涉。

　　料斗的导流段采用斜壁收敛设计，侧壁倾斜角度经过物料安息角校核，针对常见的颗粒状、小块状散料，斜壁角度大于对应物料的自然堆积角，能有效避免物料在斗壁积料、架桥，保证下料顺畅。侧壁与框架之间采用三角加强筋做焊接补强，应对满料状态下的物料侧压力，避免长期受载出现钣金变形、焊缝开裂的问题。出料段采用圆管接口设计，可直接套接柔性输送软管、或者对接圆形法兰的螺旋进料口，接口处做外翻边处理，既方便卡箍紧固，也能避免锐边割伤安装人员、划破输送软管。

　　建模过程中需重点关注几个工程细节：一是所有钣金折弯处的内R角需匹配常用钣金加工的折弯刀具参数，避免设计出无法加工的过小折弯半径；二是焊接连接处需预留合理的焊接收缩余量，尤其是框架与料斗侧壁的连接位置，满焊后的变形量需在设计阶段做提前预判，保证最终安装尺寸符合公差要求；三是所有与物料接触的内壁需做焊缝打磨处理，去除焊瘤、毛刺，避免物料流动时被凸起部位勾挂造成积料；四是整体框架的水平度需在设计时标注形位公差，保证安装后料斗不会出现倾斜，导致下料偏载。

　　实际选型适配时，需根据输送物料的堆积密度、小时下料量调整料斗的容积与出料口直径，针对磨琢性较强的物料，还可在料斗内壁额外衬耐磨衬板，延长构件使用寿命；针对易起拱的粉体物料，可在侧壁预留振动器安装位，后期加装小型振动电机辅助破拱。这类结构整体采用常用钣金型材加工，无需开模，制作周期短，安装维护便捷，可根据不同生产线的安装空间做尺寸调整，适配性较强。
