表层土壤采样导流下料结构三维设计

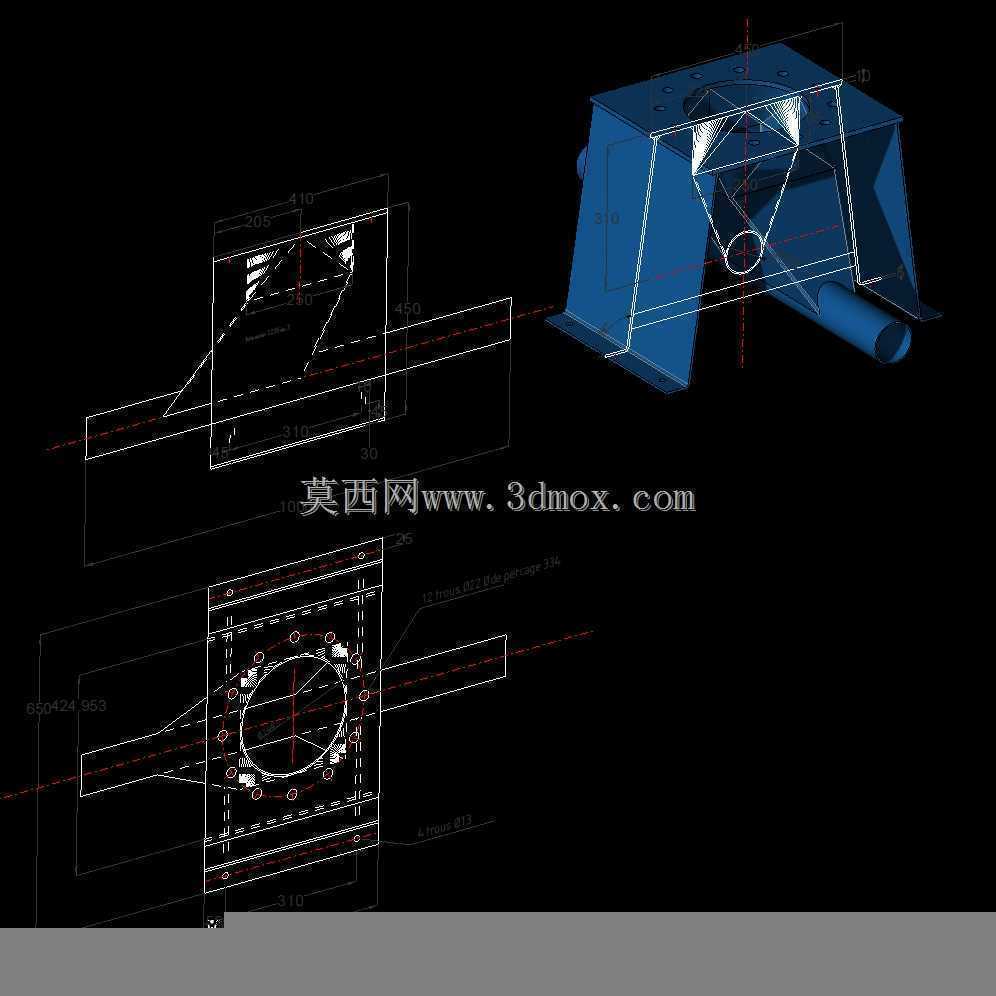

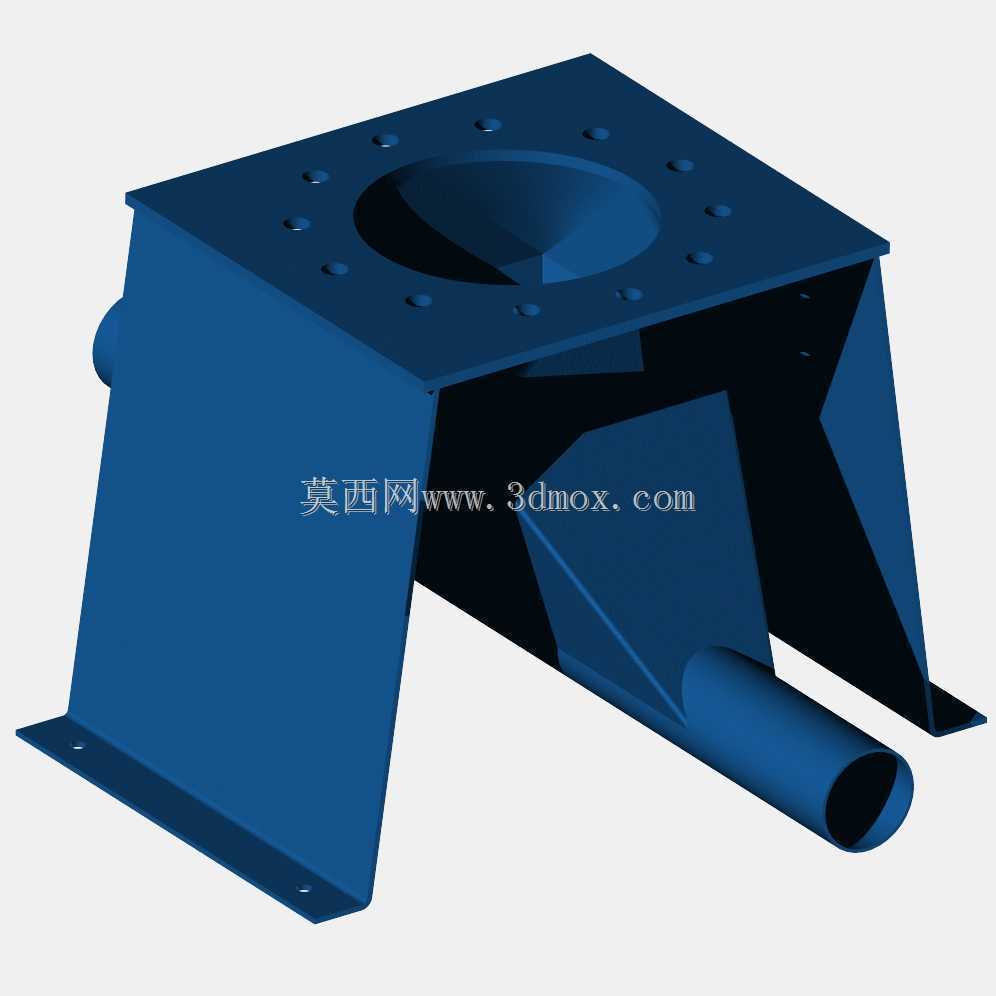

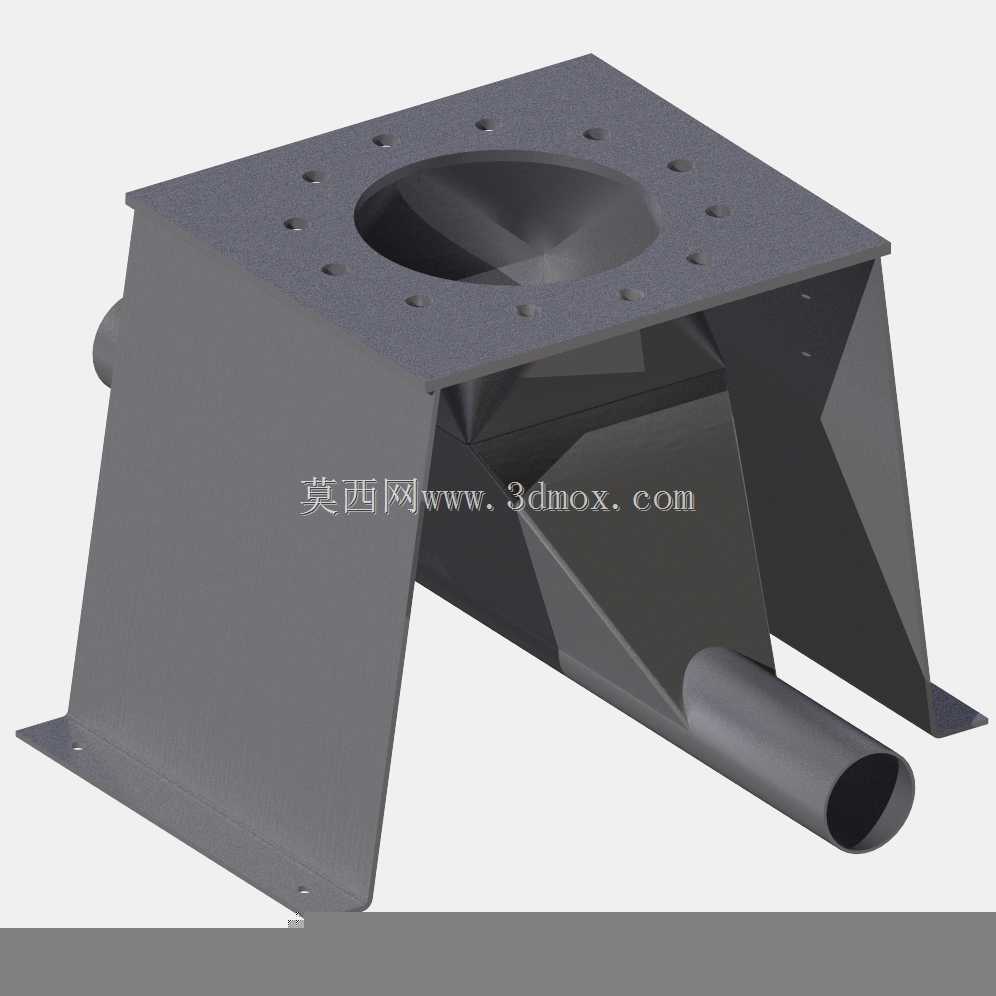

　　这套结构主要面向表层土壤原位采样、农田土壤肥力监测、场地污染初步筛查这类野外作业场景，是便携式表层土壤采样设备上的核心导料下料组件，替代传统采样装置中容易积料、堵料的直筒式出料段，解决浅层土壤采样过程中样本洒落、不同深度样本交叉混杂的常见问题。从结构组成来看，整体采用方箱过渡加侧向导流管的布局，上部为方形接料口，可直接对接采样钻具的出料端，接料口内部设置锥形导流面，将钻具带出的松散土壤收拢后导入侧方的导流管，导流管出口可直接对接样本收集袋或者样本盒，无需人工额外接料，减少采样过程中土壤样本的遗撒，也避免操作人员手部直接接触可能存在污染的土壤样本。设计阶段首先考虑的是野外作业的拆装便携性，整体构件全部采用薄壁钣金折弯焊接成型，

　　没有复杂的铸造或者机加工零件，整体重量控制在较低区间，单人即可完成与采样钻具的对接安装，接料口的连接边设置外翻的安装法兰边，法兰边上预留四个对称的安装孔，可通过快拆螺栓与不同直径规格的采样钻具出料端适配，不需要额外加工转接件，适配市面上多数手持式表层土壤采样钻的出料尺寸。内部的锥形导流面倾角设置为42度，这个角度是针对表层耕作层土壤的自然安息角调整而来，不管是砂质壤土、黏壤土还是腐殖质含量较高的表层土壤，都能依靠自重顺着导流面滑入侧向导流管，不会在锥面位置积料残留，避免前一个采样点的土壤残留混入下一个点位的样本，保证采样结果的准确性。侧向导流管的轴线与方箱主体的侧壁呈15度下倾角，管口位置做卷边处理，

　　一方面避免薄壁管口划伤操作人员或者样本袋，另一方面卷边形成的凸缘可以直接挂住样本收集袋的抽绳，不需要额外的固定结构，采样时将样本袋套在管口抽绳拉紧即可完成固定，采样完成后直接摘下抽绳就能封袋，操作步骤比传统接料结构减少一半。结构的安装边界也做了充分的适配考量，方箱主体的外部尺寸控制在180mm160mm220mm区间，侧向导流管伸出长度为120mm，整体安装后不会超出采样钻具的手持操作边界，不会在采样作业时与地面植被、田埂或者周边障碍物发生剐蹭，方箱的侧壁上还预留了两个对称的减重孔，同时也可以作为观察窗，实时查看内部土壤的导流状态，如果遇到含草根、砾石较多的表层土壤发生堵料，可以直接通过观察孔用细杆疏通，不需要拆解整个结构。

　　在结构强度校核上，因为表层土壤采样单次的出料重量不超过2kg，薄壁钣金采用1.5mm厚的冷轧钢板折弯焊接即可满足强度要求，焊接位置全部采用连续满焊后打磨平整，避免焊缝位置夹藏土壤残留，内部导流面做抛光处理，降低土壤与壁面的摩擦阻力，进一步减少积料的可能性。实际田间作业测试中，这套结构在0-20cm表层土壤采样作业时，单样本采样的接料时间比传统直筒接料结构缩短30%，样本遗撒率控制在2%以内，连续作业30个采样点没有出现积料堵料的情况，不同点位之间的样本交叉污染率远低于行业规范要求的阈值，同时因为整体结构没有易损件，野外作业时不需要携带额外的备件，维护只需要每次作业完成后用清水冲洗内部即可，没有清洁死角。针对不同的采样场景，这套结构还可以通过更换不同长度的侧向导流管，适配不同规格的样本收集容器，比如在采集大体积混合样本时，可以更换更长的导流管直接对接大容量样本桶，不需要人工反复转移样本，进一步提升野外采样的作业效率。
