多规格方位罗盘指北标识三维结构

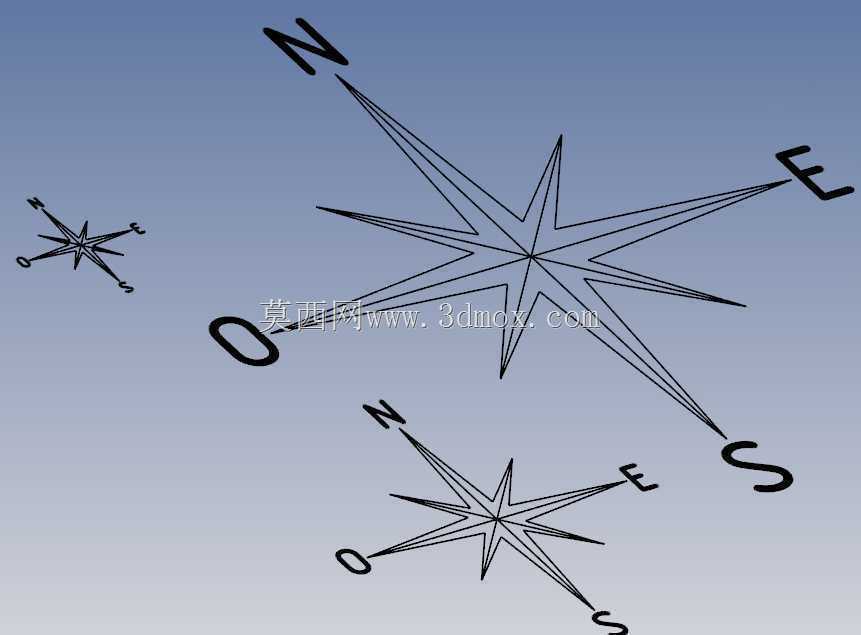

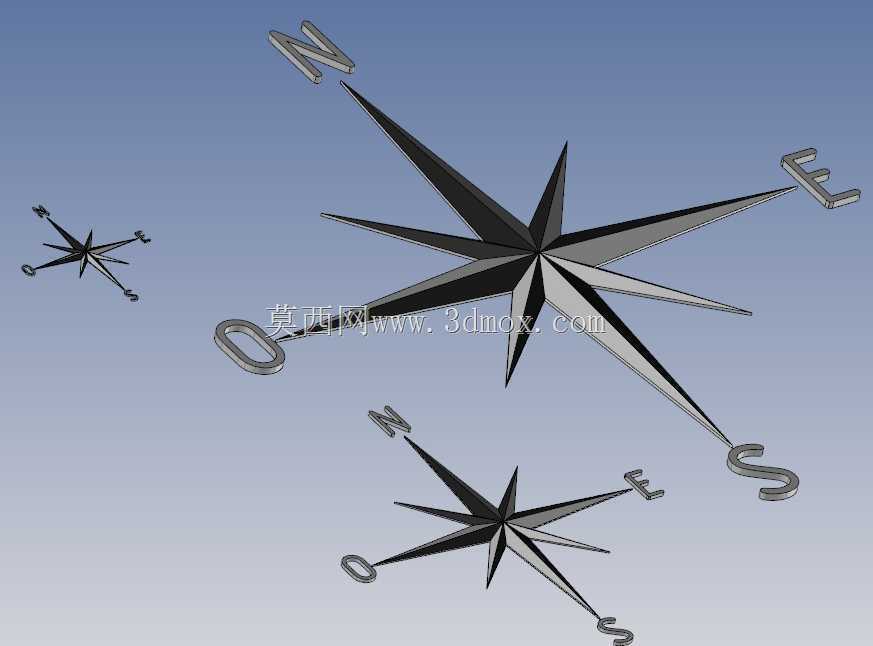

　　这类方位罗盘构件，最早脱胎于航海导航的磁罗盘结构，现在除了户外定向、船舶导航的传统应用场景，在文旅导视系统、户外营地标识、主题景观装置、越野装备配套里也有大量落地需求，甚至部分工业厂区的巡检路线标识、应急疏散方位导视也会采用同结构的标识构件。从结构设计逻辑来看，这套模型做了大小两款罗盘的差异化结构，大尺寸罗盘作为主标识单元，采用八向主指针加十六向细分刻度的星型结构，指针做了高低差的立体分层，N、E、S、W四个主方位做了凸起的立体字符标识，字符边缘做了0.3mm的倒角处理，避免户外使用时积灰积水，也能在不同光照角度下形成清晰的阴影，提升方位识别度。小尺寸罗盘作为副标识单元，结构做了简化，保留四向主指针和核心方位字符，适配小尺寸安装位的导视需求，两款罗盘的指针厚度统一设置为2mm，字符凸起高度1.2mm，整体结构没有薄壁锐角，所有外露棱边都做了R0.5的圆角处理，不管是采用金属蚀刻、亚克力雕刻还是3D打印加工，都能避免加工过程中出现崩边、断针的问题。

　　从安装边界来看，主罗盘的最大外轮廓直径控制在300mm时，安装基面只需要预留直径320mm的平整安装面，安装孔位隐藏在罗盘底部的四个方位指针末端，采用沉头孔设计，安装后螺丝头不会外露破坏盘面的整体视觉效果，沉头孔的深度设置为3mm，适配M4规格的沉头螺丝，安装时可以根据基面材质选择自攻螺丝或者膨胀螺栓固定，基面平整度公差要求控制在2mm/m以内，避免安装后罗盘盘面出现倾斜导致方位标识偏差。副罗盘的最大外轮廓直径为120mm，安装基面预留130mm的平整区域即可，底部同样设置两个对称的沉头安装孔，适配M3规格的固定件，两款罗盘的底部都做了0.2mm的浅凹槽设计，安装时可以在凹槽内填充结构胶或者双面胶，辅助提升固定强度，避免户外大风环境下出现松动脱落。

　　设计过程中特意调整了指针的长宽比例，主方位指针的长度是次方位指针的1.6倍，宽度是次方位指针的1.3倍，通过尺寸差形成清晰的视觉层级，用户不需要凑近看字符，远距离就能通过指针的长短快速识别南北主方位，这种设计在户外强光或者弱光环境下的识别效率远高于平面印刷的方位标识。盘面的字符采用无衬线的粗体字形，字符笔画宽度统一为2mm，避免加工时细小笔画出现断裂，字符的朝向严格对应指针方位，N极字符固定在正北指针的正上方，不会出现字符偏转导致的方位误读。两款罗盘的中心都做了直径5mm的中心定位孔，安装时可以先通过定位孔对准基面的方位基准线，再锁紧固定螺丝，能有效降低安装时的方位校准难度，安装后的方位偏差可以控制在±1度以内，满足导视标识的精度要求。

　　从实际使用的功能特性来看，这种立体结构的罗盘标识相比平面印刷标识，耐候性更强，不会因为长期日晒雨淋出现印刷层脱落、褪色的问题，如果采用304不锈钢材质加工，表面做拉丝处理，户外使用寿命可以达到10年以上，就算采用亚克力或者ABS材质加工，表面做抗UV涂层处理，也能满足3-5年的户外使用需求。结构上没有活动部件，不需要后期维护，不存在磁罗盘的磁偏角校准、磁针磨损等问题，纯物理结构的方位标识可靠性更高，适合长期固定在户外场景使用。在主题景观应用中，还可以在罗盘盘面下方暗藏LED灯带，光线从指针的缝隙中透出，夜间也能清晰识别方位，同时兼顾景观装饰效果，模型的结构预留了2mm的底部空腔，足够容纳低压灯带的走线空间，不需要额外修改结构就能加装照明组件。
