参数化金属防护栏杆三维结构设计

　　这类参数化金属栏杆的设计，首先要锚定实际使用场景的边界条件，常见于工业厂区巡检步道、市政人行天桥、设备检修平台临边、滨水景观步道等需要临边防护的区域，核心作用是通过物理阻隔避免人员、物件从临边区域坠落，同时兼顾通行区域的视觉通透度，避免实心围挡带来的空间压抑感与视线遮挡问题。

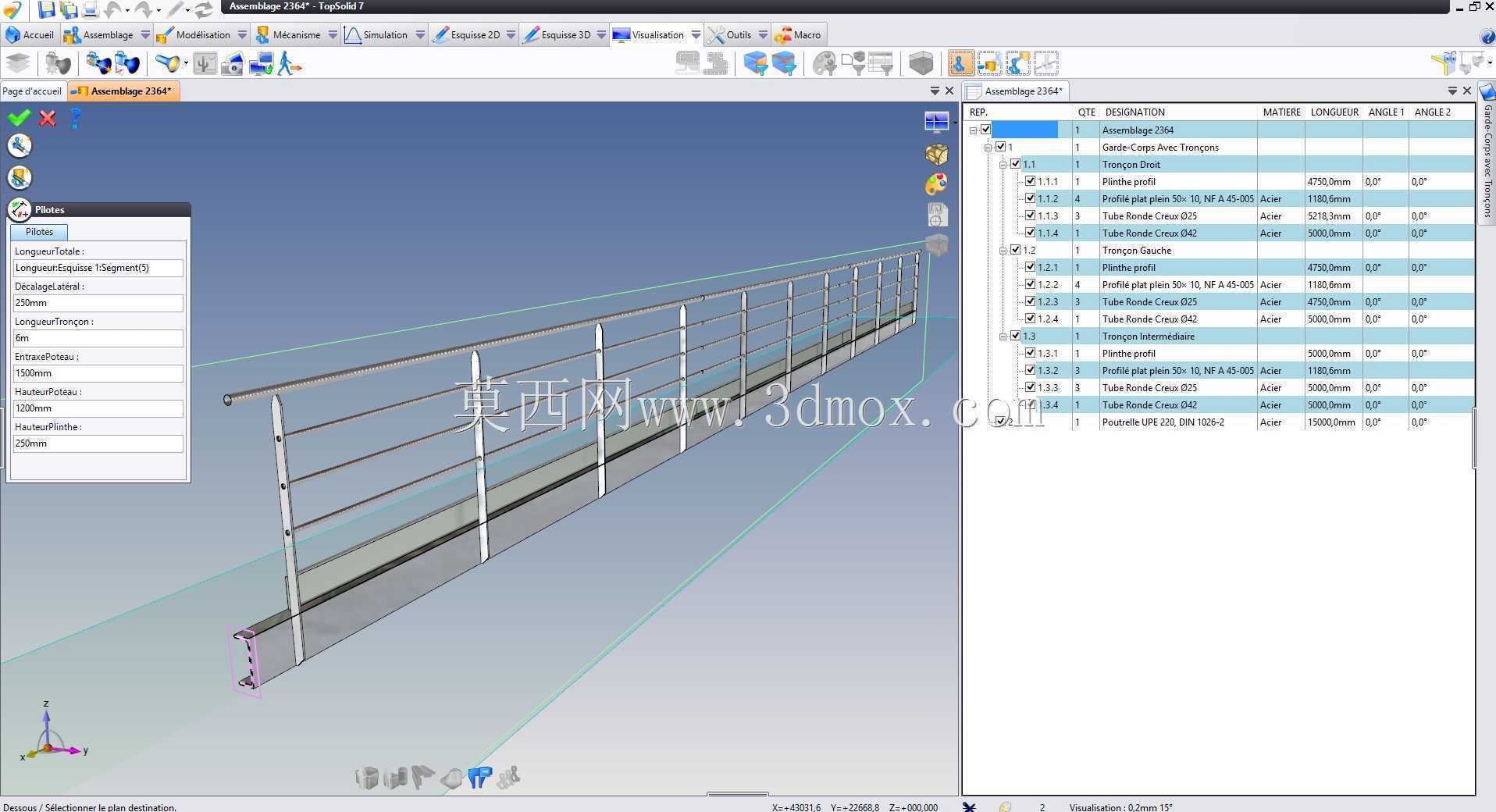

　　设计阶段最先要明确的是安装边界的约束条件，常规临边防护的安装基面分为混凝土结构基面与钢结构基面两类，本模型的底部固定支座预留了对应两类基面的安装孔位调节余量，参数化驱动逻辑下，可根据现场实测的安装基面长度、临边高度差快速调整整体栏片长度、立柱高度、横杆排布间距，不需要重复绘制基础骨架，只需要修改对应参数表内的数值，即可自动生成适配现场尺寸的栏片结构，大幅降低非标场景下的重复建模工作量。

　　从功能特性来看，栏杆整体采用多横杆排布结构，最下方横杆距离安装基面的间隙控制在安全规范要求的范围内，避免孩童或者小型物件从底部间隙滑落，中间横杆的间距按照人体工程学的防护要求设置，防止人员从横杆间隙钻出，顶部扶手采用圆弧过渡处理，人员通行扶握时不会出现尖锐棱角剐蹭的问题，扶手截面尺寸适配成年人手部抓握的弧度，长时间扶握也不会产生明显的硌手感。立柱与横杆的连接节点采用隐藏式固定结构，外部没有突出的螺栓头或者焊接毛刺，既提升了整体外观的整洁度，也避免了突出构件勾扯过往人员衣物、划伤皮肤的安全隐患。

　　设计思路上没有采用复杂的装饰性构件，所有结构件都优先选用常规量产的金属型材，立柱采用标准矩形管，横杆采用圆形薄壁管材，固定支座采用钢板折弯焊接成型，所有型材的壁厚都经过受力验算，能够承受规范要求的水平侧向冲击力，即使人员意外倚靠或者受到外力撞击，也不会出现杆件变形断裂、连接节点松脱的问题。参数化逻辑里还预留了表面处理的选项切换，可根据使用场景的防腐要求，快速切换镀锌、喷塑、不锈钢抛光等不同表面处理对应的材质表现，方便设计阶段给甲方展示不同方案的实际效果。

　　安装层面，单组栏片的重量控制在人工可搬运的范围内，不需要借助大型吊装设备即可完成现场拼装，立柱底部的支座设计了长条形调节孔，可抵消现场基面施工带来的位置误差，安装时不需要对基面进行二次剔凿修整，只需要通过膨胀螺栓或者焊接方式将支座固定在基面上，再将预制好的栏片与立柱通过内置连接件锁紧即可，整体安装效率比传统现场焊接的栏杆提升六成以上，后期维护时如果单根杆件出现变形损坏，只需要拆卸对应位置的连接件更换杆件即可，不需要整体拆除整段栏杆，大幅降低后期运维成本。

　　针对不同场景的适配性，参数表内还预留了栏片样式的切换选项，比如在幼儿园、小学等场景使用时，可加密横杆间距或者加装透明防护板，在工业厂区有防静电要求的场景下，可快速替换为防静电材质的扶手套，在滨水场景使用时，可将所有金属件的防腐等级参数调整为适配高湿度、高盐雾环境的配置，所有调整都不需要重构模型拓扑结构，只需要通过参数驱动即可完成方案迭代，能够覆盖绝大多数临边防护场景的设计需求。
