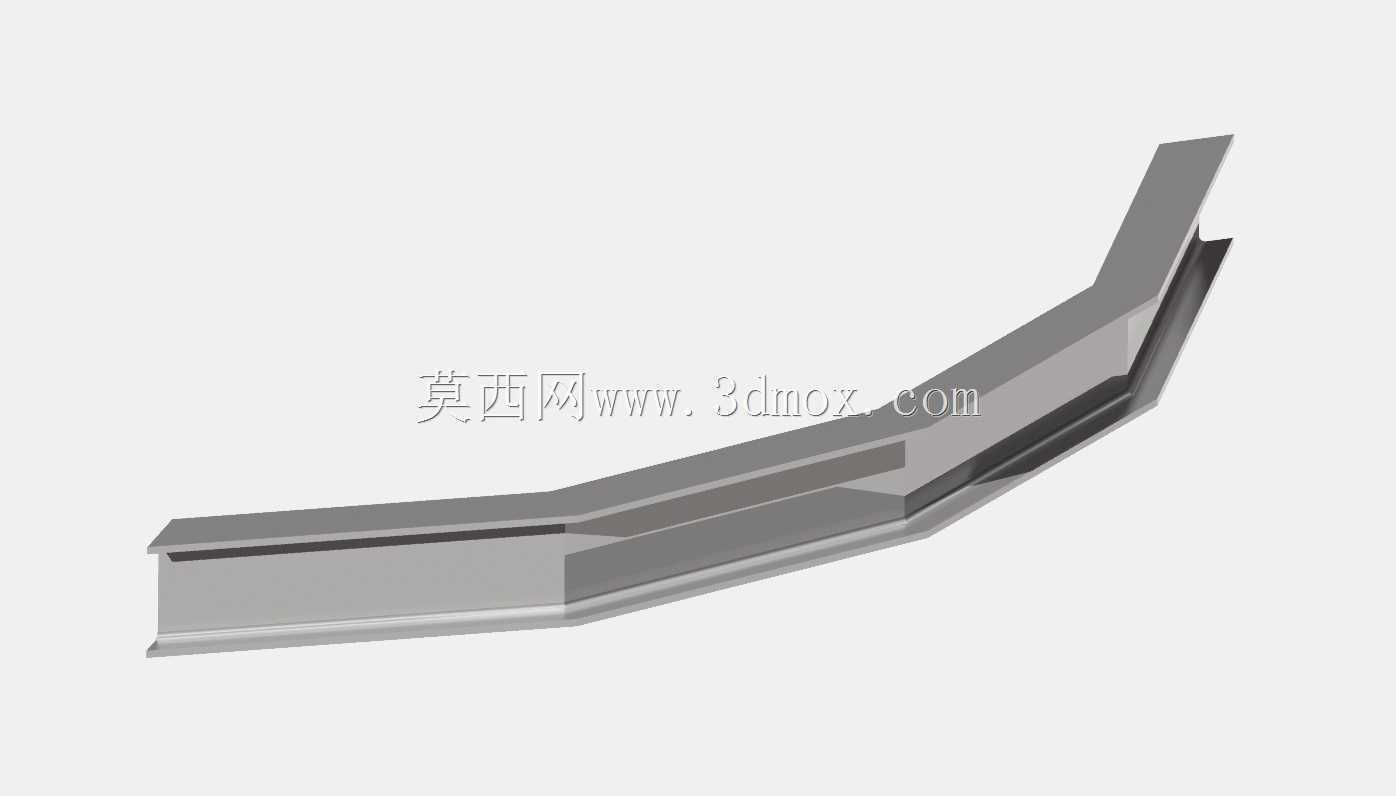

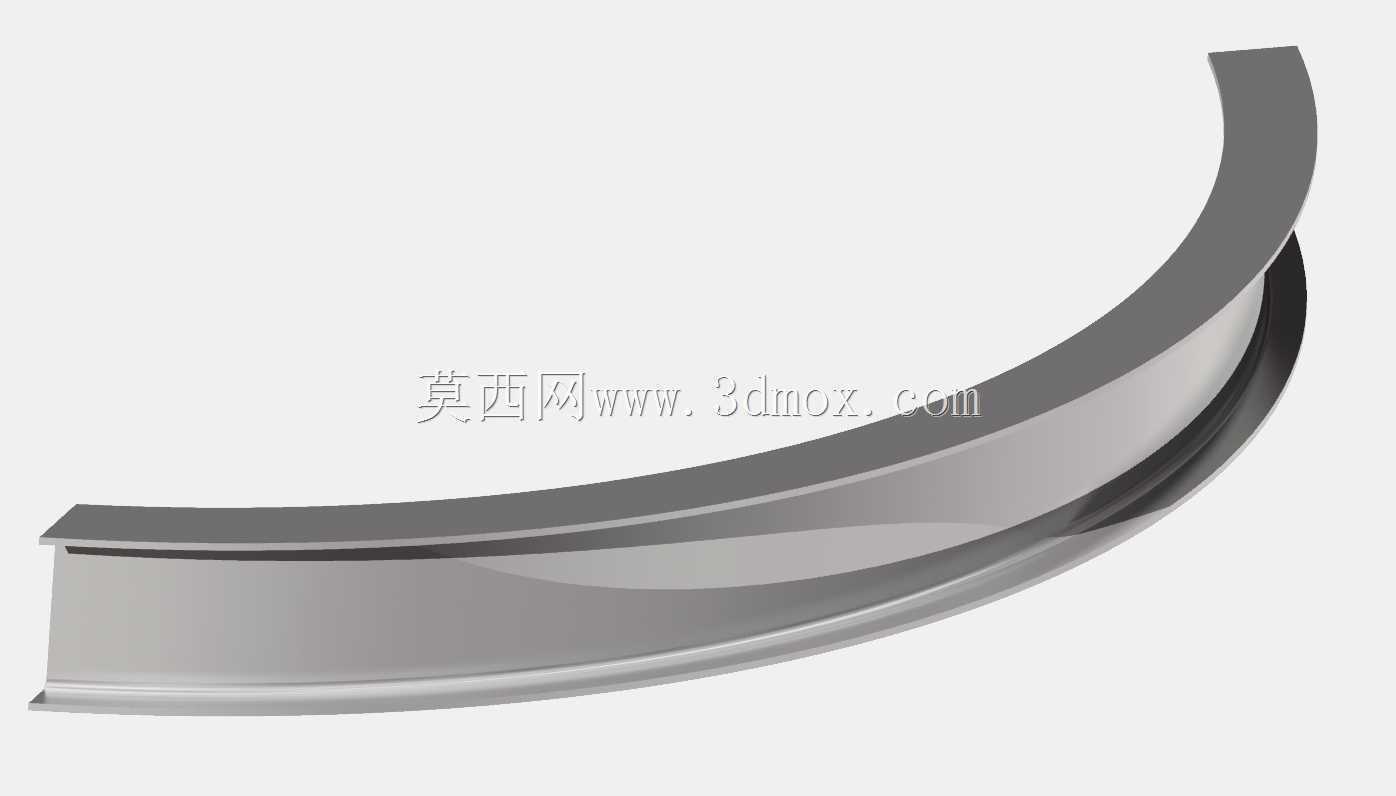

弧形表面轮廓挤压棒材构件

　　这类弧形挤压棒材构件，常应用在连续输送线的弧形导向段、环形工装的边缘承托结构、曲面防护栏的过渡支撑部位，替代传统直型材拼接的结构，消除拼接处的接缝台阶，避免输送过程中物料卡滞、工装移动时的剐蹭问题。在环形分拣输送线的弯道段，这类弧形构件作为侧边导向条使用时，能够贴合弯道的曲率走向，让分拣料盒在转向过程中保持平稳滑动，不会因为直型材拼接的折角产生跳动，减少料盒内小件物料的倾洒概率。在曲面防护围栏的搭建中，这类构件作为主承托压条，能够顺着弧形围栏的曲面走向固定防护面板，无需对直型材做二次弯弧加工，减少现场施工的加工工序，降低弯弧过程中型材产生的内应力变形风险。

　　从功能特性来看，该构件采用挤压工艺成型，截面一致性好，弧形轮廓为整体成型结构，不存在拼接焊缝，长期受往复摩擦、轻微冲击载荷时，不会出现焊缝开裂、拼接错位的问题。构件的弧形表面轮廓经过挤压模的定型处理，表面粗糙度均匀，作为滑动接触面使用时，摩擦阻力稳定，不会出现局部卡顿的情况。构件的截面带有叠层式的加强结构，相比等厚度的实心弧形棒，在相同重量下的抗弯截面模量更高，承受侧向载荷时的形变量更小，适合作为长跨度弧形导向结构使用，减少中间支撑点的布置数量，简化整体支撑框架的结构。

　　设计这类构件时，首先要匹配应用场景的曲率半径，弧形段的曲率偏差需要控制在安装公差范围内，避免安装时出现强制掰弯装配的情况，防止构件内部产生装配内应力，长期使用后出现应力开裂。截面设计上，外侧的弧形工作面需要预留足够的磨损余量，根据使用场景的摩擦频率，磨损余量通常设置为3-5mm，保证构件在正常磨损周期内无需更换。构件的安装侧设计有嵌入式的安装槽，安装时可以将T型螺栓的头部嵌入槽内，无需在构件上打孔，避免打孔位置产生应力集中点，同时安装位置可以沿弧形走向任意调整，适配不同安装孔位的支撑框架，降低现场安装的对位难度。

　　外形尺寸与安装边界方面，这类弧形构件的截面宽度根据导向、承托的需求设置，常规应用场景下截面宽度在20-50mm区间，截面高度根据载荷需求设置，轻载导向场景下高度在15-30mm，重载承托场景下高度可提升至40-60mm。弧形段的弦长根据实际安装的弯道跨度确定，单段构件的弧长通常控制在1-2m区间，过长的弧长会增加挤压成型后的校形难度，过短的弧长会增加安装时的拼接数量。安装时，构件与支撑框架之间需要预留1-2mm的膨胀间隙，因为挤压型材多为金属材质，环境温度变化时会产生热胀冷缩，预留间隙能够避免温度变化时构件产生拱起变形。构件的工作面与相邻直段构件的对接处，需要做0.5mm的倒角过渡，避免对接处的微小台阶对滑动件造成剐蹭，保证滑动过程的平顺性。在有腐蚀环境的应用场景中，构件表面可以做阳极氧化或者喷塑处理，提升耐腐蚀性能，延长构件的使用寿命，处理后的表面不会影响工作面的摩擦系数，依然能够保持稳定的滑动导向性能。
