参数化螺栓带支撑脚组件三维结构

　　这套参数化螺栓搭配可调支撑脚的组合构件，在工业现场的应用覆盖范围极广，从轻型物料输送线的机架调平，到小型工装夹具的工位高度微调，再到非标自动化设备的机脚固定，都能见到这类构件的身影。很多现场安装人员在做设备就位的时候，最常遇到的问题就是地面平整度偏差带来的机架晃动，传统的固定垫铁需要反复敲入调整厚度，不仅耗时，遇到设备后期需要移位重新调平的时候，拆改工作量极大，而这类集成了螺栓调节结构的支撑脚，只需要转动调节螺母就能连续改变支撑高度，不需要额外塞垫不同厚度的金属片，调平效率能提升数倍。

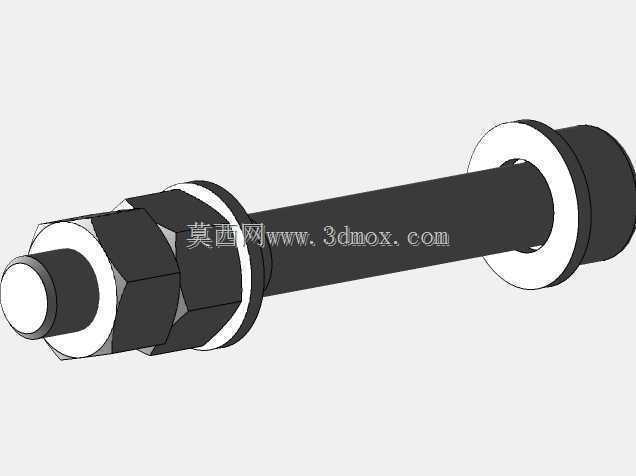

　　从结构功能上看，这套构件的核心是把螺纹传动的直线位移特性和支撑脚的面接触承载特性结合到一起，上部的螺栓杆直接和设备机架的预设螺纹孔配合，既可以通过旋入深度粗调支撑总高度，也能通过杆身配套的锁紧螺母锁定调整后的位置，避免设备运行过程中振动导致螺纹松退、支撑高度变化。下部的支撑底盘采用大直径圆盘结构，和地面的接触面积远大于螺栓杆的端面，能把设备的集中载荷均匀分散到地面铺装层上，哪怕是在环氧地坪、水磨石地面这类硬度不算极高的车间地面上使用，也不会因为局部压应力过大造成地面凹陷、设备倾斜。底盘和调节螺杆的连接位置做了万向铰接结构，当地面存在小角度倾斜的时候，底盘可以自动贴合地面，不会出现只有底盘边缘接触、支撑点虚接的问题，这一点在现场安装的时候实用性极强，很多车间的地面做了排水坡度，固定角度的支撑脚很容易出现点接触，承载后容易滑移，铰接结构刚好能解决这个痛点。

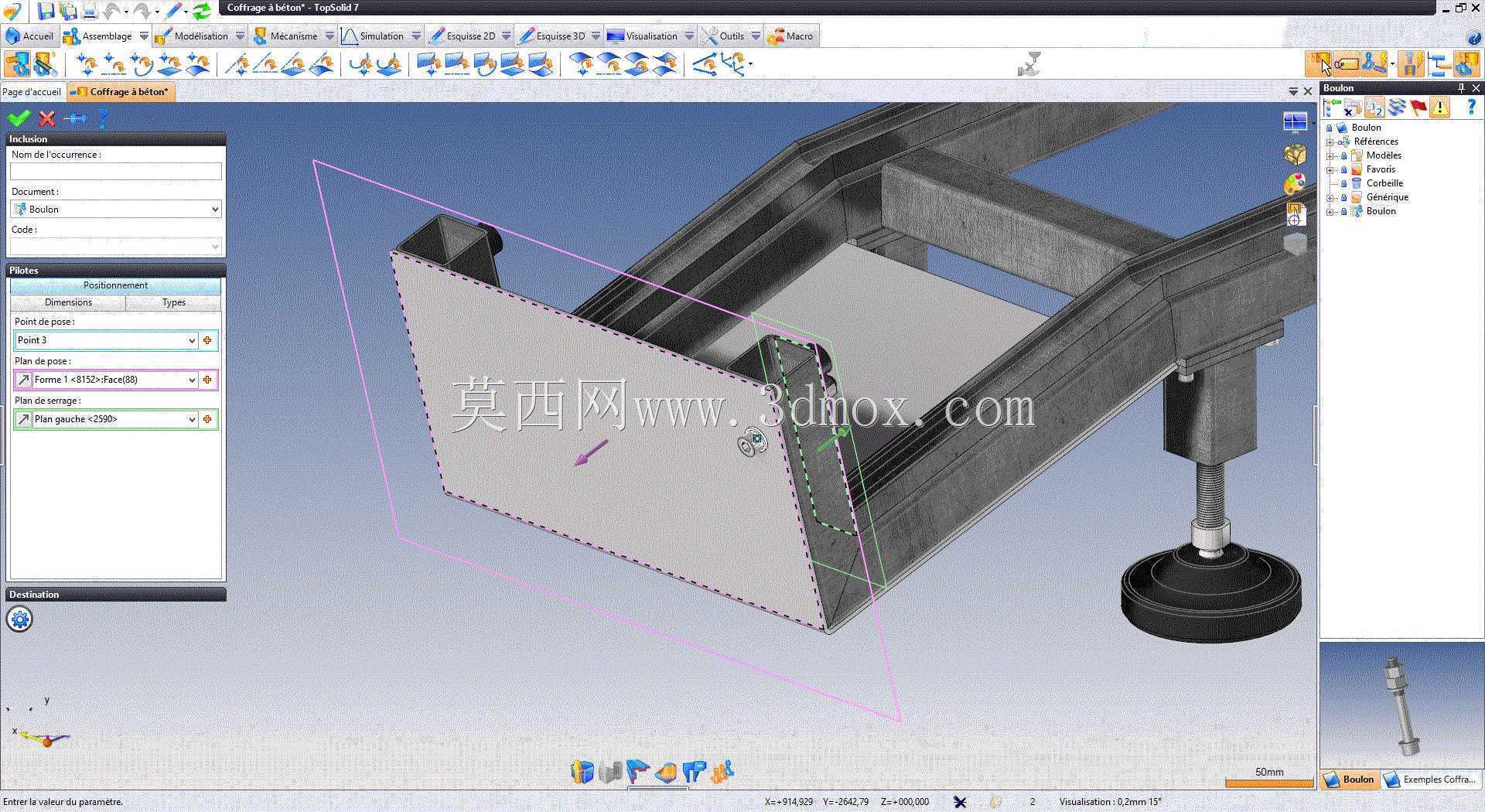

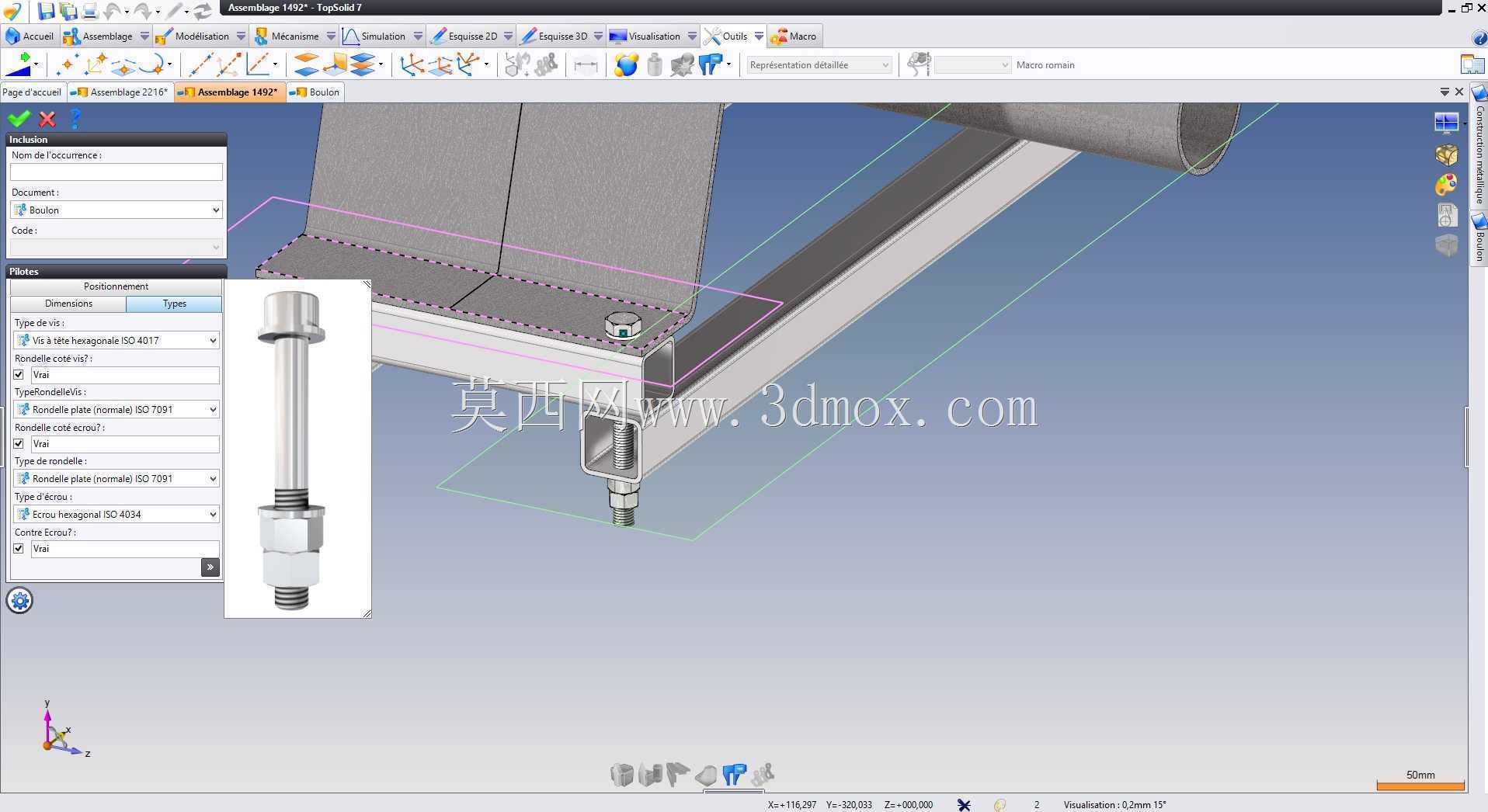

　　设计这类构件的时候，首先要考虑的是螺纹副的受力匹配，螺杆的公称直径要根据单脚承载的静载荷、动载荷系数来选，常规轻型设备用M12到M16的螺杆就能满足承载要求，重型机架则需要用到M20以上的规格，螺纹的牙型优先选普通三角螺纹，自锁性更好，不需要额外增加防松结构就能满足大部分静态支撑场景的需求。建模的时候做参数化驱动的逻辑很清晰，把螺杆直径、螺距、螺杆有效长度、底盘直径、底盘厚度、铰接球头半径这些尺寸都设为可变参数，后续遇到不同承载要求、不同安装空间的场景，只需要修改对应参数就能快速生成新的规格模型，不需要从零开始重新绘制每个零件，能大幅提升非标设计的出图效率。

　　关于安装边界的尺寸控制，首先要注意螺杆旋入机架螺纹孔的深度不能小于螺杆公称直径的1.5倍，否则螺纹啮合的牙数太少，承载的时候容易出现滑牙失效；支撑脚完全收拢状态下的总高度，要比设备机架底部到地面的设计最小高度低5到10毫米，留出足够的调节余量，避免加工误差导致支撑脚无法接触地面；完全伸出状态下的总高度，要保证螺杆和铰接位置的配合长度不小于20毫米，防止侧向力作用下螺杆从球头位置脱出。另外，底盘的边缘要做圆角处理，避免安装的时候划伤操作人员的手部，也能减少底盘和地面接触位置的应力集中，防止长期承载后底盘边缘出现卷边变形。

　　在实际选型搭配的时候，还要考虑使用场景的环境特性，如果是在有切削液、润滑油飞溅的机加工车间使用，螺杆和底盘的表面要做发黑或者镀锌处理，提升防锈能力；如果是在食品加工车间这类有卫生要求的场景，构件整体要采用304不锈钢材质，表面做抛光处理，避免积垢滋生细菌；如果是在有焊接作业的工位附近使用，要在底盘表面加一层橡胶垫，既可以防滑，也能避免焊接电流通过支撑脚导通打坏地面地坪。很多设计新手在做机架设计的时候，往往忽略支撑脚的调节行程预留，最后现场安装的时候才发现高度不够，只能临时焊接垫块，不仅影响外观，还存在支撑不稳的安全隐患，在建模阶段就把支撑脚的调节行程范围做全参数校核，就能提前规避这类现场问题。
