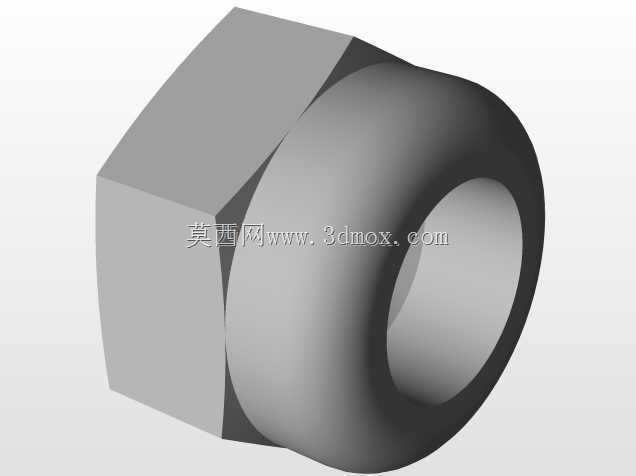

六角球面密封锁紧螺母结构设计

　　在液压管路连接、气动系统装配、高压流体输送设备的节点位置，这类带球面贴合结构的六角锁紧螺母是解决硬密封对接同轴度偏差的核心连接件，区别于常规平端面六角螺母，其端面的球面凸起结构可以在对接存在微小角度偏移时，通过球面的自适应贴合形成连续密封带，避免硬密封面因安装偏斜出现的局部间隙泄漏问题，在工程机械液压支腿管路、船舶高压燃油管系、工业制冷机组冷媒连接端都有大量应用场景。从结构设计逻辑来看，该零件的六角扳拧部分采用标准对边尺寸设计，适配常规呆扳手、套筒扳手的通用扳拧规格，不需要定制专用工装即可完成现场装配，六角部分的厚度经过扭矩校核，在达到额定锁紧力矩时不会出现扳拧棱边崩裂、六角变形的问题，同时兼顾了轻量化需求，避免不必要的材料冗余。

　　球面密封端的曲率半径经过匹配计算，和对接端的凹球面密封座形成锥面-球面的线接触密封副，在锁紧过程中接触应力会随着锁紧力矩的提升均匀分布在整个环形接触带上，相比平端面密封需要完全贴合平面才能密封的要求，球面结构可以容忍最大1.5度的安装角度偏差，在现场管路排布存在装配误差、设备运行过程中存在管路振动位移的工况下，依然能保持稳定的密封性能，不会因为微小的位置偏移出现密封失效。内螺纹部分采用标准公制细牙螺纹设计，细牙螺纹的螺距更小，螺纹升角更低，具备更好的自锁性能，在设备长期运行存在振动冲击的工况下，不容易出现螺纹松脱的问题，螺纹的精度等级选用6H级，和配套外螺纹的配合间隙控制在合理范围，既不会因为间隙过大导致螺纹连接晃动，

　　也不会因为间隙过小出现装配卡滞、螺纹咬死的问题。从安装边界尺寸来看，该螺母的最大外径由六角对边尺寸决定，安装时需要预留的扳手操作空间和同规格常规六角螺母一致，不需要额外扩大安装避让空间，球面端的伸出长度经过控制，锁紧后球面部分完全嵌入对接密封座的凹腔内部，不会额外占用管路外侧的装配空间，在空间紧凑的阀组集成块、密集排布的管路汇流排位置也能顺利完成装配。在实际选型应用中，这类螺母通常和带凹球面密封端的管接头、直通接头配套使用，不需要额外加装橡胶密封圈、紫铜密封垫等辅助密封元件，依靠金属球面的接触变形即可实现硬密封，能够适应-40℃到120℃的宽温度工作范围，避免了橡胶密封件在高温下老化、低温下脆化导致的密封失效问题，在高温蒸汽管路、

　　低温冷媒输送、腐蚀性流体输送的工况下，相比带非金属密封件的螺母具备更长的使用寿命和更高的可靠性。建模过程中需要重点控制球面部分的形位公差，球面的轮廓度误差需要控制在0.02mm以内，保证和对接凹球面的贴合率达到85%以上，六角部分和内螺纹的同轴度公差控制在0.05mm以内，避免锁紧时球面出现偏斜导致密封带局部接触应力不足，螺纹部分的起始端做倒角处理，方便装配时螺纹顺利导入，避免螺纹起始端的毛刺刮伤配套外螺纹的表面，影响螺纹配合精度。零件的边角位置都做了微小的圆角过渡，避免热处理过程中出现应力集中导致的开裂问题，同时也能去除加工过程中产生的锐边毛刺，避免装配操作人员被锐边划伤。在实际装配工艺中，该螺母的锁紧力矩需要根据配套管路的压力等级、螺纹规格进行匹配，力矩过大会导致球面接触应力超过材料屈服极限，出现球面塑性变形导致密封面损坏，力矩过小则会导致接触应力不足，无法形成有效密封带，建模时可以通过有限元仿真模拟不同锁紧力矩下的球面接触应力分布，优化球面曲率半径参数，在保证密封所需接触应力的前提下，降低所需的锁紧力矩，减少装配操作的劳动强度，同时避免螺纹部分因为力矩过大出现螺纹滑牙、螺杆断裂的问题。
