带挂钩式金属单滑轮吊装承重构件

　　日常在轻型物料吊装、生产线工位辅助移位、小型设备安装对位的场景里，这类带挂钩的单滑轮构件出镜率极高，它不需要复杂的安装基座，靠顶部的弯钩就能快速挂设在脚手架横杆、厂房顶部的预埋吊点、临时架设的型钢横梁上，几分钟就能完成一套临时导向承重结构的搭建，比固定式的吊点布置灵活太多，尤其适合非固定工位的零散起重作业，比如车间里临时转运重型工装夹具、户外小型设备的高空安装对位、仓储区域零散重型货件的短距离上下移位，都能靠它改变力的传导方向，降低作业人员的施力强度。

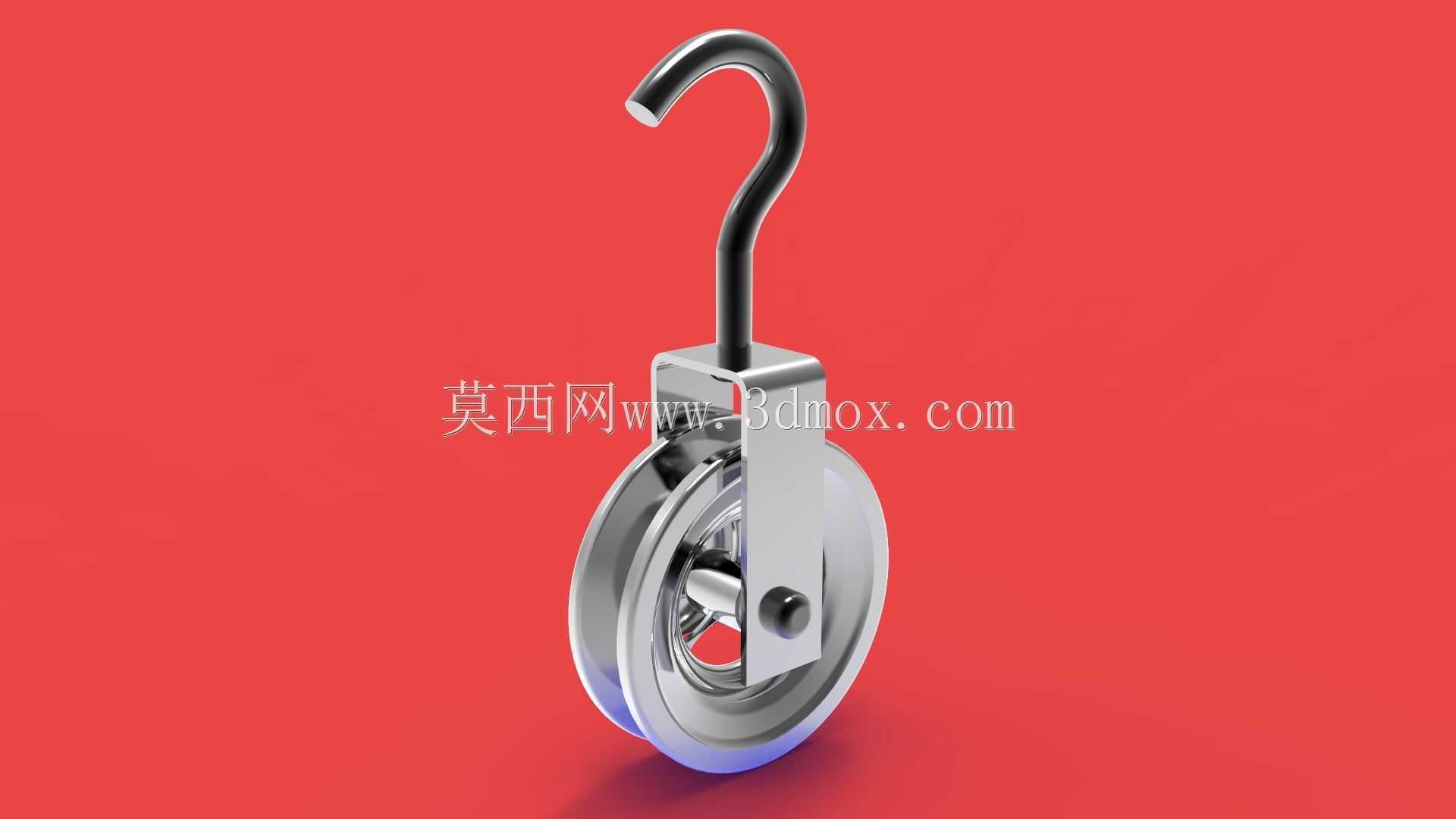

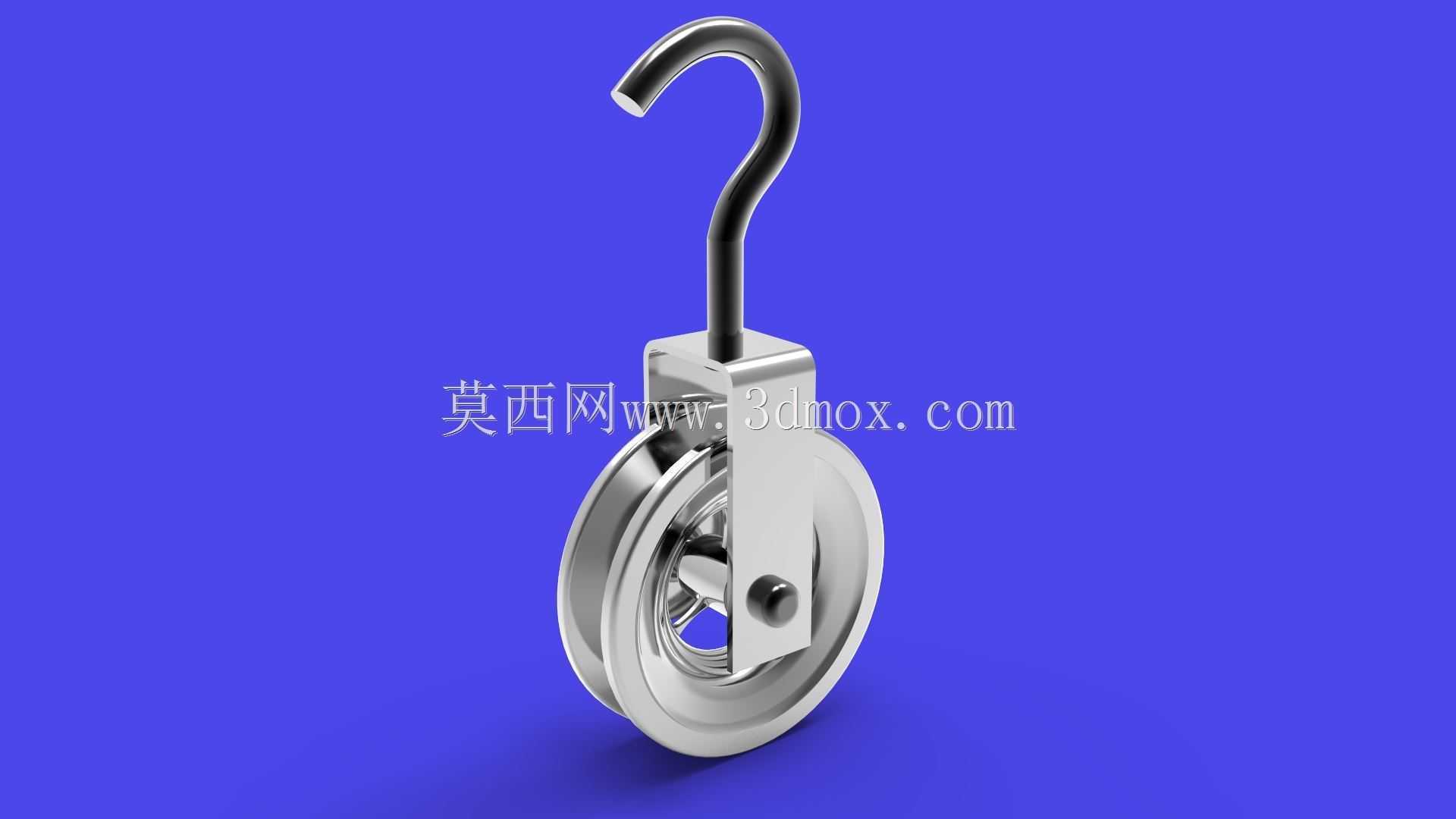

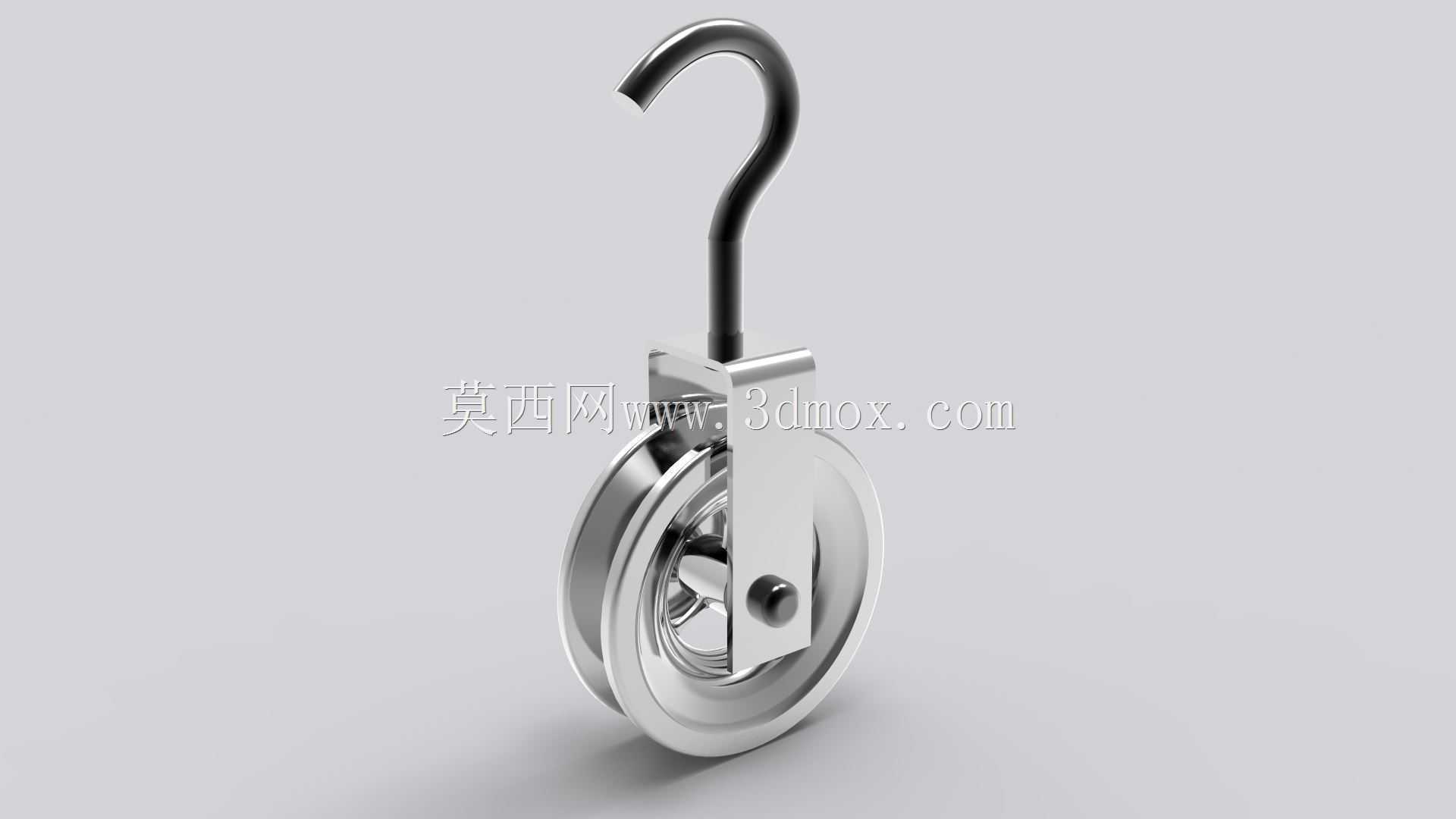

　　从结构设计逻辑来看，这个构件把受力路径做了最直接的简化：顶部弯钩直接承接上部吊点的载荷，弯钩下端和轮架采用一体式铆接固定，没有多余的转接零件，避免了多段连接带来的装配间隙和应力集中点；轮架两侧的夹板刚好卡住滑轮的轴向位置，滑轮中心穿设的销轴做了台阶式定位，两端用卡簧锁止，既保证滑轮转动时不会出现轴向窜动，又能在需要维护的时候快速拆卸销轴，清理滑轮槽内的积尘、锈迹，更换磨损的衬套。滑轮本身采用了凹槽式轮缘设计，槽型弧度匹配常用的6mm到10mm直径的钢丝绳、尼龙吊装带，绳索嵌入槽内后不会轻易脱槽，哪怕作业时绳索存在小角度的偏斜，轮缘的挡边也能把绳索限制在槽内，降低作业中脱绳的风险。

　　实际选型使用时，要注意这个构件的安装边界：顶部弯钩的开口尺寸适配直径不超过30mm的圆钢吊点、或者厚度不超过25mm的型钢翼缘，挂设完成后最好在弯钩开口处加装防脱保险卡，避免作业过程中构件受震动从吊点滑脱；滑轮的额定承重需要匹配作业载荷，不能超量程使用，尤其是轮架的夹板厚度、销轴的直径都是和额定载荷对应的，随意替换更细的销轴会大幅降低整体承重能力。滑轮的转动间隙控制在0.2mm以内，既保证转动顺滑没有卡滞，又不会因为间隙过大导致绳索在轮槽内出现偏磨，长期使用时要定期在销轴位置加注润滑脂，减少转动副的磨损，延长构件的使用寿命。

　　不同于重型起重设备用的多组滑轮组，这种单滑轮构件更侧重便携性和快速部署能力，整体重量控制在1.2kg以内，作业人员可以随身携带，在需要的时候随时挂设使用，不用的时候摘下来放在工具包里就能带走，不会占用太多存储空间。它的轮体表面做了镀锌防锈处理，在湿度较高的车间、或者短期户外作业时不会轻易生锈，哪怕表面出现轻微的磕碰，镀锌层的阴极保护作用也能延缓锈蚀的扩散，适合复杂多变的作业环境。在一些轻型自动化生产线的线缆牵引、小型吊具的导向场景里，这种滑轮也能作为固定导向件使用，把轮架底部的安装孔锁在设备机架上，就能作为绳索、线缆的固定导向轮，引导牵引绳的走向，保证牵引动作的顺畅。

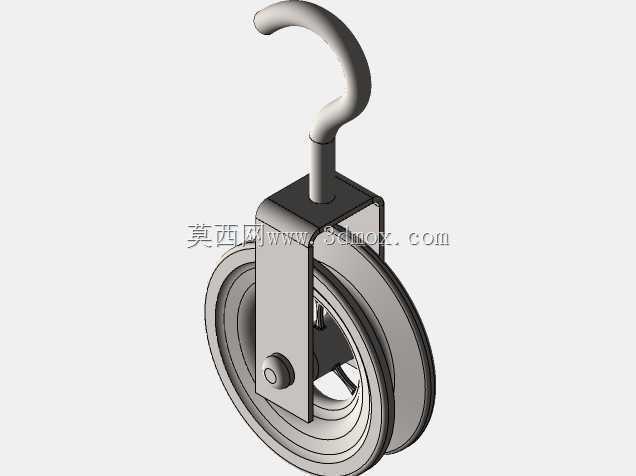

　　设计这个构件的三维模型时，要重点关注几个配合面的公差：销轴和滑轮内孔的配合采用间隙配合，保证滑轮转动灵活；销轴和轮架夹板的安装孔采用过渡配合，避免销轴在夹板孔内出现转动磨损；弯钩的弯曲半径要做圆滑过渡，不能出现直角弯折，避免弯折位置出现应力集中，在承重时发生断裂。轮槽的表面粗糙度要控制在Ra3.2以内，减少绳索和轮槽之间的摩擦损耗，避免粗糙的轮槽表面快速磨断吊装绳的纤维或者钢丝。整个构件的外形轮廓没有突出的尖锐棱角，所有边缘都做了R1以上的圆角处理，避免作业人员搬运、安装时被棱角划伤，也不会刮蹭到吊装的设备表面，造成漆面损伤。
