商用弧面玻璃熟食冷藏展示柜结构设计

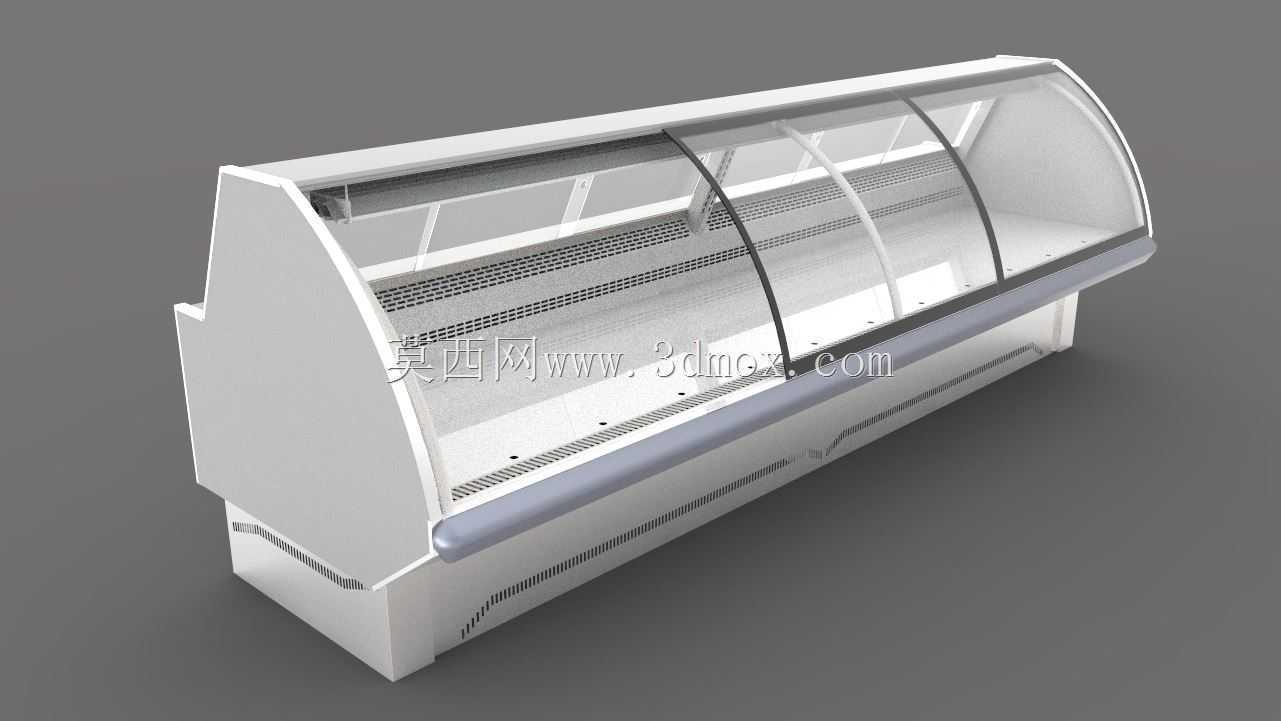

　　这款弧面玻璃熟食冷藏展示柜，主要面向线下生鲜零售、熟食卤味门店、商超生鲜区的食材陈列保鲜场景，核心作用是在开放取餐的售卖场景下，维持柜内恒定低温环境，延缓卤味、冷鲜肉、凉拌菜等即食或待加工食材的变质速度，同时通过通透的展示面最大化呈现食材状态，方便顾客快速挑选目标商品。从结构设计逻辑来看，整体采用卧式长条形布局，柜体下部为制冷机组与回风腔体的集成安装空间，上部为陈列展示区，弧面超白钢化玻璃的曲面弧度经过反复校核，既保证站立顾客的视线无遮挡，能完整覆盖柜内三层陈列搁板的所有区域，又能减少玻璃表面的冷量散失，降低机组的运行负载。玻璃移门采用上下嵌入式滑轨结构，滑轨内置密封毛条，关闭状态下能阻断柜内外的冷热空气对流，

　　移门的推拉阻尼经过调校，单指即可轻松推动，同时不会因为门店内的气流扰动出现自行滑移的情况。柜体的底座部分采用一体化折弯的冷轧钢板成型，边角处做了圆弧过渡处理，既避免日常清洁时磕碰划伤操作人员，也能减少卫生死角，方便门店每日的清洁消杀工作。底座下部预留了可调式支撑脚的安装位，支撑脚的调节行程为30毫米，能够适配门店地面不平整的安装场景，保证柜体整体处于水平状态，避免冷凝水排放时出现积水残留的问题。柜内的陈列搁板采用冲孔不锈钢板材制作，孔位排布经过流体仿真验证，冷风能够通过孔位均匀下沉到柜内各个区域，不会出现局部温度过高导致食材变质的问题，搁板采用可拆装的支撑卡扣固定，操作人员可以根据售卖食材的包装高度灵活调整搁板间距，

　　适配不同规格的商品陈列需求。柜体前侧的操作台面采用304不锈钢拉丝面板，宽度设置为200毫米，刚好能够放置顾客挑选商品时的餐盘、包装袋，台面下方集成了冷凝水收集槽，槽体带有1:100的倾斜坡度，能够将玻璃表面滴落的冷凝水统一引导至柜体端部的积水盒内，无需人工频繁擦拭台面。制冷系统的蒸发器布置在柜体背部的风道内，风道采用渐变式截面设计，靠近机组端的风道截面更大，远离机组端的截面逐步收窄，保证整个柜体长度方向上的出风风速均匀，柜内的温度差控制在±1℃以内，不会出现近端食材冻硬、远端食材温度不达标的问题。柜体的外形长度根据常规门店的柜台布局设置为2500毫米，宽度为850毫米，整体高度为1200毫米，刚好匹配成年人站立时的视线高度，

　　安装时只需要在柜体背部预留100毫米的散热间隙，保证机组的冷凝器能够正常通风散热即可，不需要额外的固定安装工序，设备到场后调整支撑脚水平，接通电源即可投入使用。柜体两侧的端板采用一体吸塑成型的ABS材质，内部填充高密度聚氨酯发泡层，发泡层厚度为50毫米，导热系数低于0.022W/(m·K)，能够有效阻断冷量通过端板向外传递，降低设备的整体能耗。柜体前侧下方的通风栅格采用可拆卸式结构，日常维护时不需要借助工具即可拆下栅格，清理冷凝器表面附着的灰尘、毛絮，保证制冷系统的换热效率，延长设备的整体使用寿命。在细节设计上，玻璃移门的端部设置了隐形拉手位，不会突出玻璃表面，避免过往顾客磕碰受伤，柜内的LED照明灯带嵌入安装在玻璃罩的顶部边框内，光线采用暖白光色温，能够更好地凸显熟食类食材的色泽，同时灯带的供电线路隐藏在边框的走线槽内，不会暴露在柜内的低温高湿环境中，避免线路老化带来的安全隐患。
