商超长条形风冷冷藏展示柜结构设计

　　这款长条形风冷展示柜主要面向大中型商超的生鲜、低温饮品、预包装冷藏食品陈列场景，在社区生鲜店、连锁便利店的冷柜选型中也有较高适配性，设备沿卖场动线贴墙或中岛布置时，可最大化利用线性陈列空间，让顾客沿行走路径无遮挡浏览所有陈列货品，相比传统立式冷柜，这种长条形卧式结构的取货高度更符合人体工程学，顾客无需抬手过高即可拿到靠前排的商品，补货人员也能快速整理后排货品，减少理货时的弯腰频次。

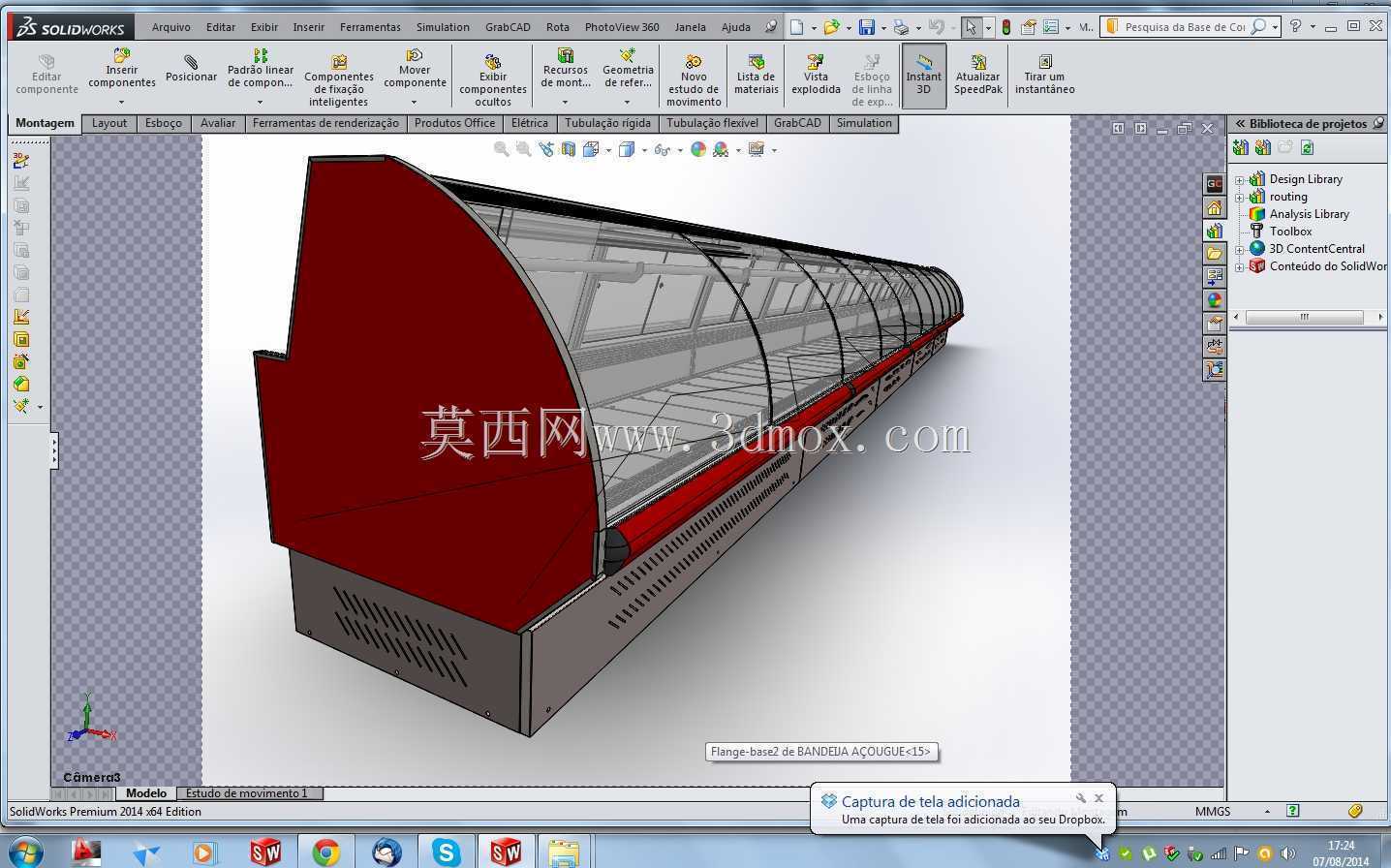

　　从功能结构来看，柜体采用下置机组的布局逻辑，制冷压缩机组、冷凝风机、接水盘全部集成在柜体底部的机组舱内，舱体侧面预留通风格栅，保证冷凝侧的空气流通效率，避免机组积热导致制冷效率衰减；柜体上部的陈列区采用透明钢化玻璃作为侧围与前挡，玻璃与柜体框架的衔接处预留密封胶条安装槽，可阻断柜内外的热交换，减少冷量流失，同时玻璃表面做防凝露处理，避免高湿环境下玻璃起雾遮挡陈列视线。柜体一端做圆弧收边造型，既可以避免尖锐棱角磕碰过往顾客，也能适配卖场转角位置的安装需求，无需额外定制转角拼接段，降低现场安装的适配成本。

　　设计过程中优先考虑了柜体的模块化拼接属性，单段柜体的长度控制在常规运输车辆的货厢尺寸边界内，多段柜体拼接时，相邻柜体的制冷管路、供电线路可通过预设的快接接口连通，无需现场重新布管布线，拼接处的密封件采用嵌入式安装，保证拼接后的柜体冷量不会从接缝处泄漏。柜体内部的陈列层架采用可调式支撑结构，层架支撑脚可沿柜体侧壁的调节孔上下移动，适配不同高度的货品陈列需求，层架表面做镂空处理，让柜内的冷风可以形成完整的循环风道，避免出现制冷死角，保证柜内所有区域的温度偏差控制在允许范围内。

　　柜体底部预留可调式支撑脚，安装时可根据卖场地面的平整度调整支撑脚高度，保证柜体整体处于水平状态，避免机组运行时因柜体倾斜产生异常振动与噪音，同时支撑脚的高度调节范围也预留了地面铺装的厚度余量，适配不同卖场的地面装修条件。柜体的红色端板采用钣金折弯成型，内部填充保温发泡层，端板与柜体主框架的连接采用可拆卸式卡扣结构，后期维护机组时可直接拆下端板，无需整体挪动柜体，降低售后维护的操作难度。

　　风道设计上采用背部送风、前端回风的循环路径，冷风从柜体背部的风道送出，沿陈列区顶部缓慢下沉，覆盖所有陈列货品后从前端下部的回风口回到机组舱的蒸发器侧，这种送风方式不会直吹货品表面，避免带包装的货品表面出现结露现象，同时均匀的风速分布也能减少货品的干耗，延长生鲜类货品的陈列保质期。柜体的灯光组件嵌入安装在陈列区顶部的边框内，采用冷光源照明，避免灯光发热增加柜内的热负荷，同时灯光的照射角度经过调整，可均匀照亮所有层架的货品，不会出现局部阴影影响陈列效果。

　　安装边界方面，柜体背部与墙面需要预留不小于100mm的通风间隙，保证机组舱的散热空气可以顺利流通，柜体两端如果是贴墙安装，需要预留机组检修门的开启空间，避免后期维护时无法打开检修舱门；供电线路需要匹配机组的额定功率，单独布设供电回路，避免与其他大功率设备共用回路导致电压波动，影响制冷机组的稳定运行。柜体拼接安装时，需要保证相邻柜体的上表面处于同一水平面，避免玻璃围挡安装后出现缝隙，影响密封效果与整体外观一致性。
