卫浴用波纹伸缩下水管结构设计

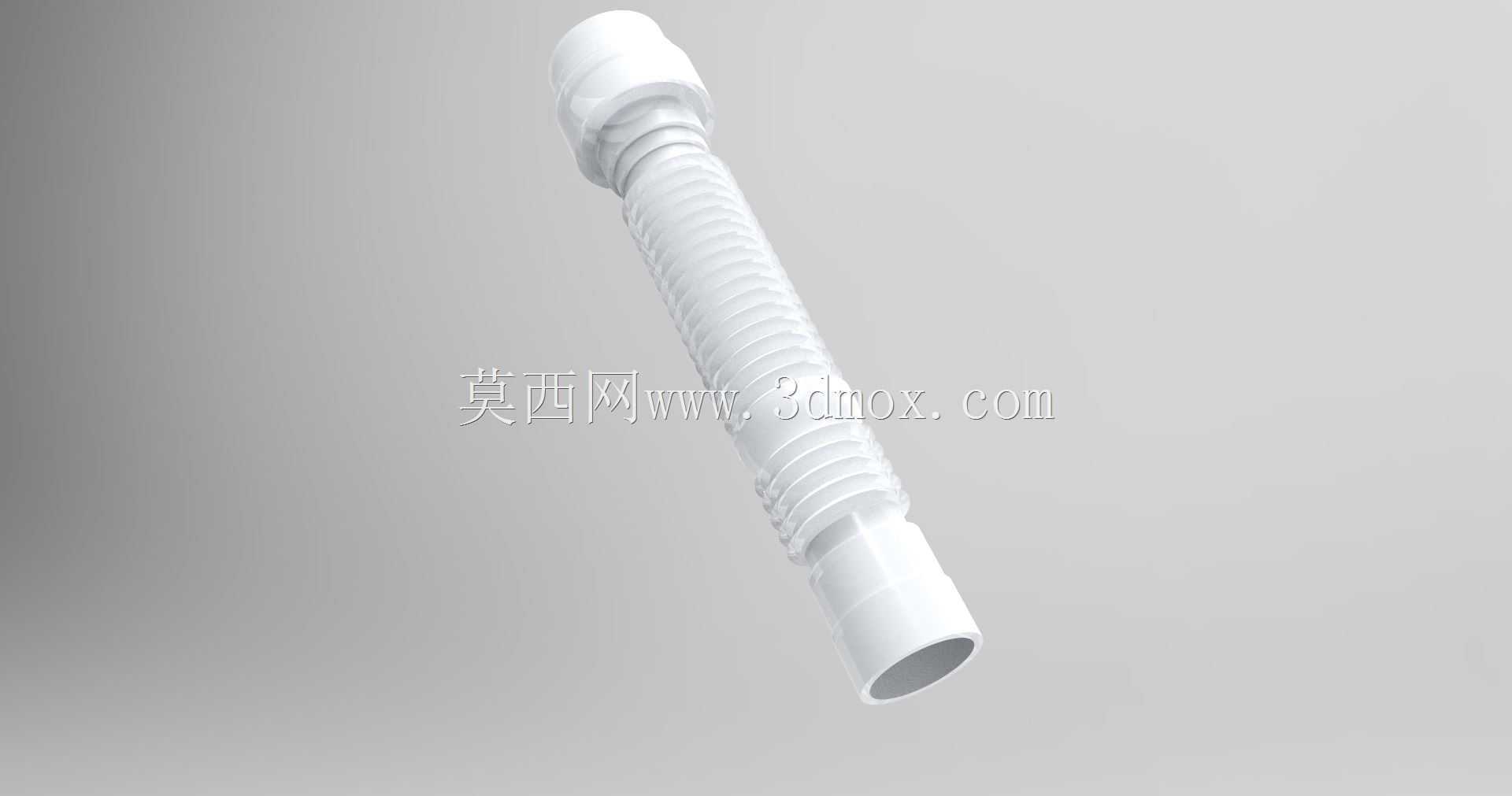

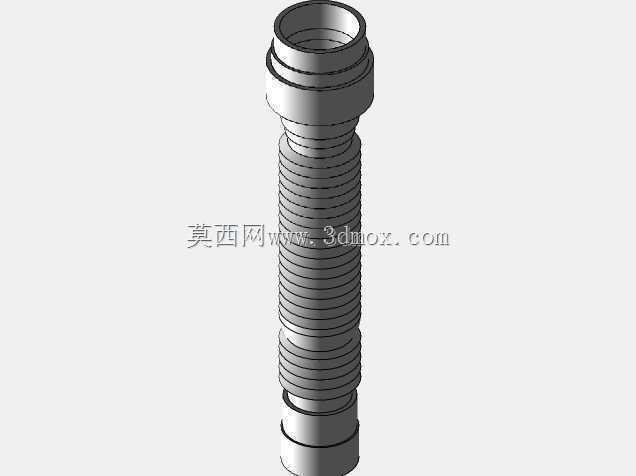

　　日常卫浴场景里，台盆、洗菜盆的排水连接一直是安装环节里容易出问题的点位，固定长度的硬管很难适配不同柜体的安装间距，墙面排水口与盆体下水口的错位、高差问题，往往需要现场裁切管材、额外加装转接弯头，不仅施工效率低，接口多了也更容易出现渗漏隐患。这款波纹伸缩下水管的设计，正是针对这类现场安装的痛点做的结构优化，主体段采用环形波纹结构，每一圈波纹都做了等距的圆弧过渡，既保证了管材可以沿轴向自由伸缩调整长度，也能在一定角度范围内做弯曲偏转，适配不同的安装错位量，不需要额外裁切就能覆盖常规家用台盆的安装间距范围。两端的硬连接接头做了阶梯式的外径设计，不同的直径段可以适配市面上主流的下水器出口尺寸与墙面排水口内径，接头外壁预留了多道环形密封槽，

　　安装时配套对应规格的橡胶密封圈，不需要额外打胶就能实现可靠的静密封，避免长期使用后胶层老化开裂导致的渗漏问题。从结构设计的细节来看，波纹段的壁厚做了梯度控制，波峰位置壁厚略厚，保证伸缩弯曲时的结构强度，避免反复弯折后出现应力开裂，波谷位置做了圆弧过渡，减少排水时的挂污概率，内壁整体保持光滑，排水过程中水流阻力小，不容易残留毛发、碎屑等杂物，降低日常使用的堵塞概率。整体材质选用硬质改性PVC，兼顾了结构刚性与韧性，常温下长期接触卫浴排水的温水、洗涤剂混合液体不会出现材质脆化、变形的问题，使用寿命远优于普通软质塑料管。安装边界方面，这款管件的最小收缩长度可以适配20厘米以内的安装间距，最大拉伸长度能覆盖近50厘米的安装距离，

　　弯曲偏转角度最大可以达到30度，不需要额外配置转接件就能解决大部分家用卫浴场景的下水错位问题。两端接头的连接方式采用直插式设计，不需要专业工具，普通用户手动操作就能完成安装，拆卸清理也十分方便，当管路内出现杂物堵塞时，可以直接将管件拔下清理后重新装回，不需要破坏原有管路结构。在实际工程应用中，这类管件不仅用于家用台盆排水，在公共卫生间的感应洗手盆、商用厨房的洗菜盆排水场景也有大量应用，相比传统的硬管连接方案，安装效率能提升60%以上，后期维护的成本也更低。设计过程中需要重点考量波纹段的伸缩疲劳寿命，经过反复的伸缩、弯曲测试，保证正常使用场景下数千次伸缩调整后不会出现开裂、渗漏的问题，同时接头的密封结构要适配不同公差的接口尺寸，

　　即使墙面排水口或者下水器的尺寸存在小幅制造公差，也能通过密封圈的压缩量补偿公差，保证密封可靠性。另外，管路的水封性能也做了对应优化，安装后可以形成稳定的水封层，阻挡排水管道内的异味反窜到室内，不需要额外加装防臭芯就能实现基础的防臭功能，兼顾了安装便捷性与使用体验。
