阳台制冷配套塑料型材结构设计

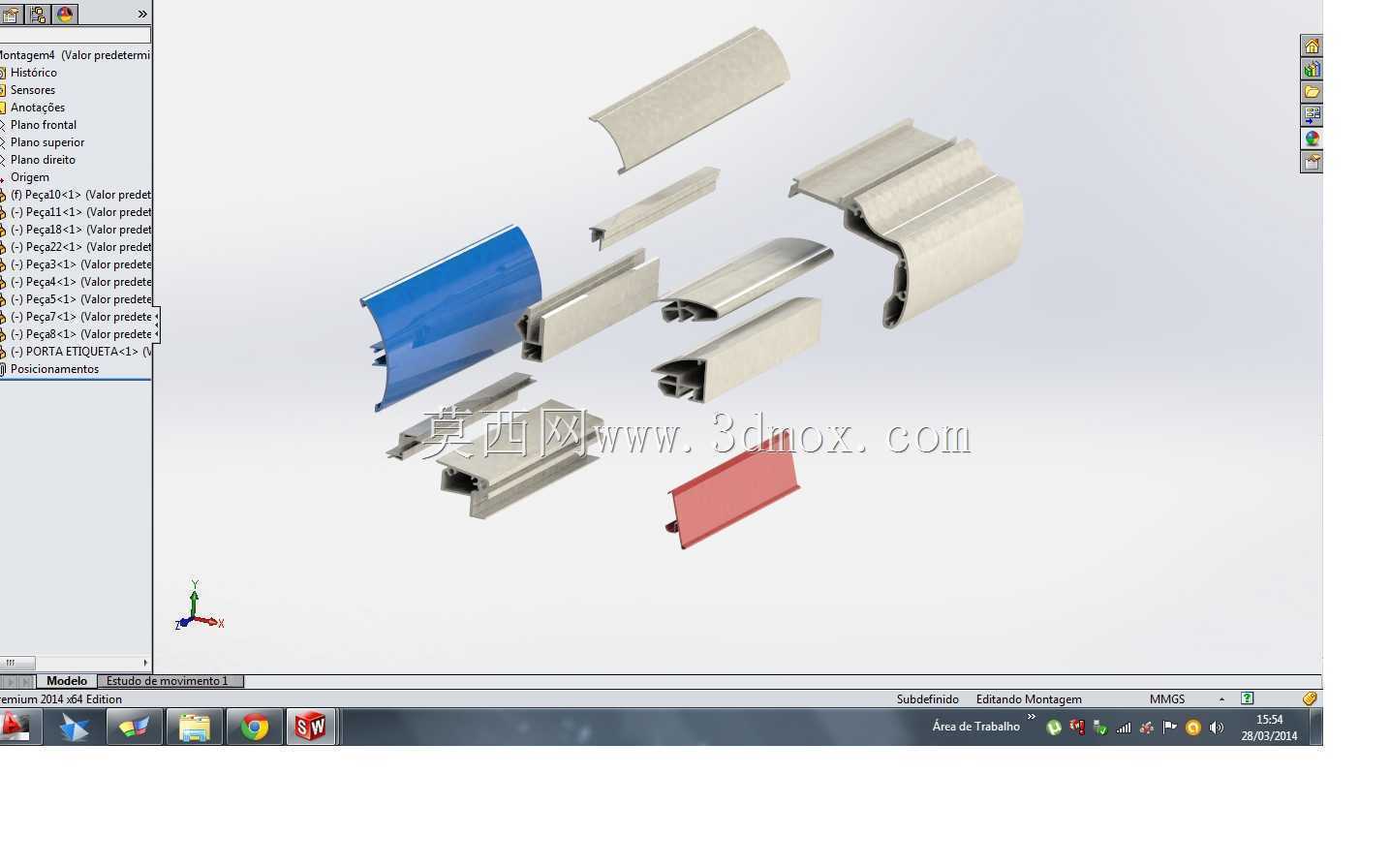

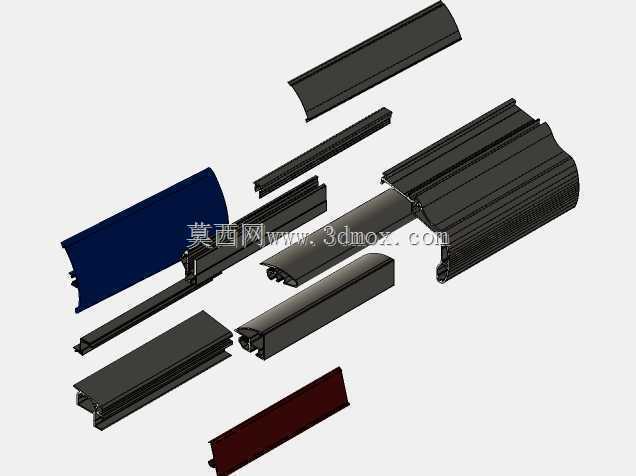

　　做阳台配套制冷构件的型材设计时，最先要考虑的是实际安装场景的边界约束，这类型材多用于封闭阳台内嵌制冷模块的衔接位置，既要承担阳台围护结构的密封作用，也要适配制冷管路的排布走向，避免冷量在衔接缝隙处出现无效损耗。从结构断面来看，这款塑料型材采用多腔室布局，外侧的平整直面是用来贴合阳台栏板的混凝土基面，安装时配合中性硅酮密封胶填缝，能阻断室外侧的热量传导路径，中间的空腔结构一方面可以减少型材本身的固体传冷，避免型材外表面出现结露滴水的问题，另一方面预留的穿线腔可以走制冷模块的温度传感线与冷凝水导流管，不用在型材表面额外开孔破坏结构完整性。

　　设计过程中需要反复校核型材的卡接尺寸，内侧的卡扣结构要和制冷模块的金属边框实现过盈配合，卡扣的倒扣角度控制在15度，既保证安装时能徒手按压卡入，也能在长期冷热交替的工况下不会出现松脱移位，毕竟阳台区域的环境温度波动比室内大，夏季高温暴晒时型材会出现微量热胀，冬季低温加上制冷模块的冷量传导又会出现冷缩，多腔室的结构设计能把形变量分散到各个腔室的筋位上，整体的线性伸缩量控制在每米0.2毫米以内，不会因为形变导致密封失效。

　　型材的壁厚设计也有讲究，外侧贴合基面的壁厚做到2.2毫米，保证和基面贴合时有足够的支撑强度，不会因为打胶时的按压出现局部凹陷，内侧卡接制冷模块的卡扣位置壁厚加厚到2.8毫米，因为这个位置是受力集中点，长期承受制冷模块的侧向挤压力，壁厚不足容易出现卡扣断裂的问题。型材的边角位置全部做R1.5的圆角过渡，一方面是挤出生产时能保证塑料熔体的流动顺畅，避免出现缺料、飞边的生产缺陷，另一方面安装时也不会划伤施工人员的手部，同时圆角过渡能减少应力集中，在长期冷热循环下不会从边角位置出现开裂。

　　实际应用中，这类型材还要适配不同厚度的阳台栏板与制冷模块组合，所以在型材的外侧设计了可裁切的调节边，现场安装时可以根据实际的安装间隙裁切掉多余的部分，不用单独开模生产不同规格的型材，能大幅降低配套采购的库存压力。型材的内表面做了细微的磨砂纹理，一方面是和制冷模块的金属边框形成视觉上的质感统一，另一方面磨砂表面不容易积灰，日常清洁时用湿抹布擦拭就能清理干净，不会像光面型材那样容易留下水渍划痕。

　　考虑到制冷工况下的冷凝水排放问题，型材在靠近室内侧的位置设计了一体化的导流槽，槽体的坡度做到千分之三，能把型材表面凝结的冷凝水顺势导流到阳台的排水点位，不会出现冷凝水顺着墙面流到室内的问题。导流槽的边缘做了翻边结构，能避免水流在流动过程中溢出槽体，翻边的高度控制在5毫米，既不会影响制冷模块的安装贴合，也能足够阻挡冷凝水的漫流。

　　在材料选型的适配设计上，这款型材的结构筋位布局也考虑了改性PVC材料的成型特性，筋位的厚度不超过主壁厚的三分之二，避免挤出成型时出现筋位收缩凹陷的问题，各个腔室之间的连接筋采用均匀排布的方式，保证型材在挤出冷却时各个位置的冷却速率一致，不会出现型材弯曲翘曲的变形问题。安装时的固定孔位也在型材设计时做了预留，孔位间距控制在400毫米，符合家装施工的常规固定间距要求，固定孔位的位置做了局部加厚的凸台，避免打自攻螺丝时出现型材开裂的问题。
