工业雾化工况管线集成布设结构

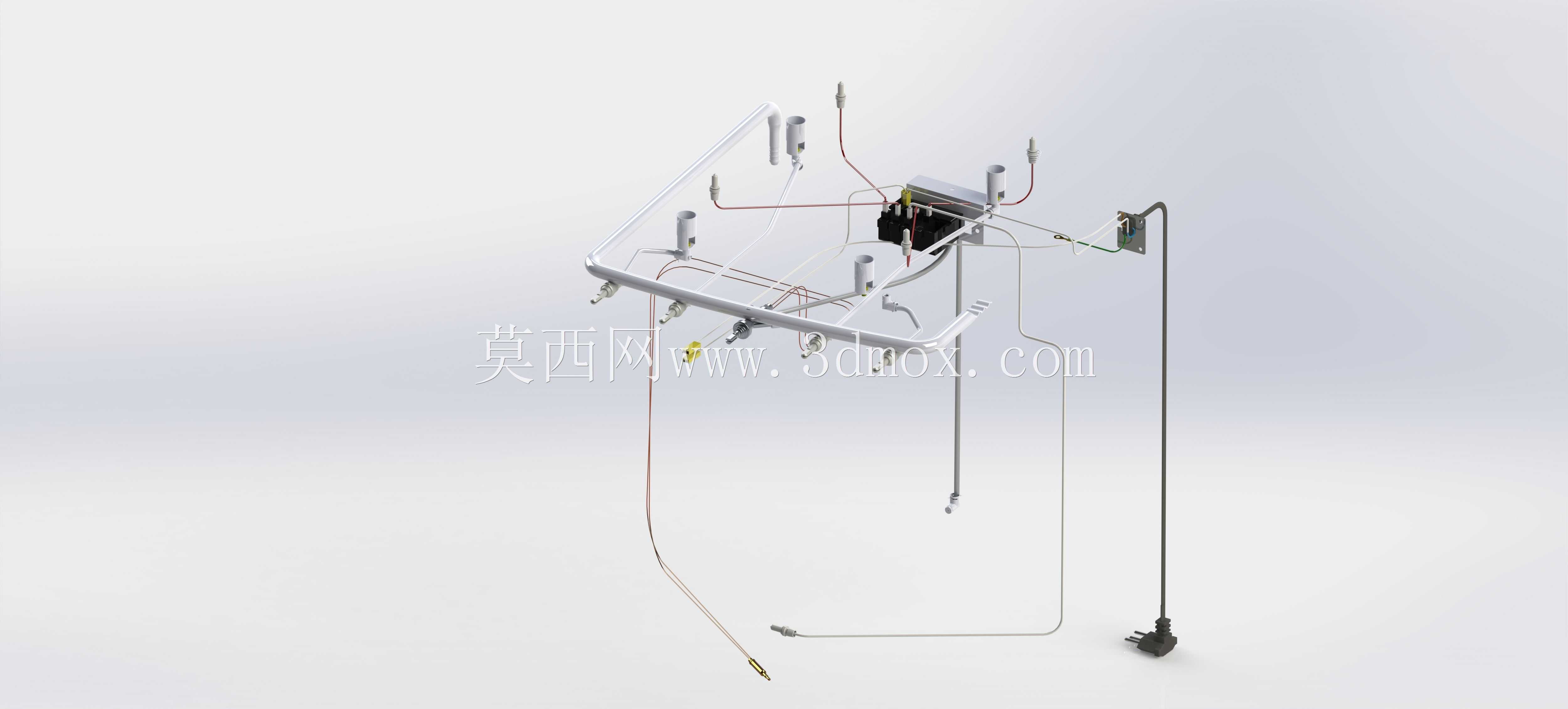

　　这套结构主要面向工业车间内的定点雾化作业场景，常见于机加工车间的切削液雾化冷却、涂装车间的增湿降尘、农业设施内的药剂喷施等工况，核心作用是将雾化发生单元输出的带压流体，通过预设的管路路径输送到各个作业点位，同时保证管路布设不干涉现场人员通行、设备运维通道以及其他生产管线的排布。从结构组成来看，整套系统以雾化发生核心模块为中枢，向外延伸出多组不同走向的硬质输送管路，每段管路的弯折角度、固定点位都经过实际工况适配，避免管路出现直角死折导致流体阻力陡增，同时在管路的关键节点设置了快拆式接头，方便后期对堵塞的雾化喷嘴进行更换维护，不需要整体拆解整条管线。设计阶段首先要考虑的是现场安装边界，

　　整套结构的外伸管路最长延伸距离适配常规12米跨度的车间柱距，垂直方向的管路布设预留了距离地面2.2米的通行净空，所有固定支架的安装孔位都匹配厂房常用的C型钢檩条以及墙面预埋螺栓规格，不需要现场二次打孔改制就能完成固定。功能层面，不同分支管路上的喷嘴角度可以根据作业面的覆盖需求进行微调，靠近核心模块的位置设置了流体稳压支路，能够抵消前端供压波动带来的雾化粒径不均问题，避免出现局部滴液、雾化范围偏移的情况。管路的走线特意避开了车间内的热源设备、高压电缆桥架的布设区域，减少高温环境对管路密封件的老化影响，也规避了强弱电线路与流体管路交叉带来的安全隐患。在结构细节上，所有管路的固定支架都采用了带缓冲衬垫的卡箍结构，

　　设备运行时管路内流体脉动产生的振动会被衬垫吸收，不会出现支架松动、管路共振异响的问题，末端的管路配重块设计能够抵消长距离管路的下垂形变，保证喷嘴的喷射角度长期保持在预设位置。核心模块的安装位预留了足够的接线与接管操作空间，后期更换核心发生元件时，不需要拆解周边的固定管路就能完成拆装作业，大幅降低运维的工时消耗。针对不同工况的流体特性，管路内壁做了光滑过渡处理，输送含有微小固体颗粒的雾化介质时，不容易出现管壁积垢堵塞的问题，管路的转弯半径都设置为管径的6倍以上，减少流体输送过程中的压力损失，保证末端喷嘴的工作压力稳定在设计区间内。整套结构的布设逻辑采用了主干管分层、分支管就近引出的方式，主干管沿厂房顶部的结构梁布设，分支管根据下方作业点位的位置垂直向下引出，尽可能减少管路的总长度，降低材料成本的同时也减少了压力损耗，每个分支管路上都设置了独立的控制阀门，单个点位需要维护或者调整流量时，不会影响其他点位的正常作业。
