商用冷柜弧形门框密封拉手组件

　　该组件为商用立式展示冷柜配套的门框转角密封拉手结构，主要应用于超市、便利店的冷藏冷冻展示柜、饮品柜等制冷设备的门体装配环节，承担门体转角衔接、开合握持、冷量密封阻隔的多重作用。从实际使用场景来看，这类转角拉手多安装在玻璃门冷柜的门体侧边转角位置，日常使用中需要承受用户频繁开合的握持拉力，同时要配合门封条阻断柜内外冷热空气交换，避免冷量流失造成柜内温度波动，影响食材、饮品的存储品质。

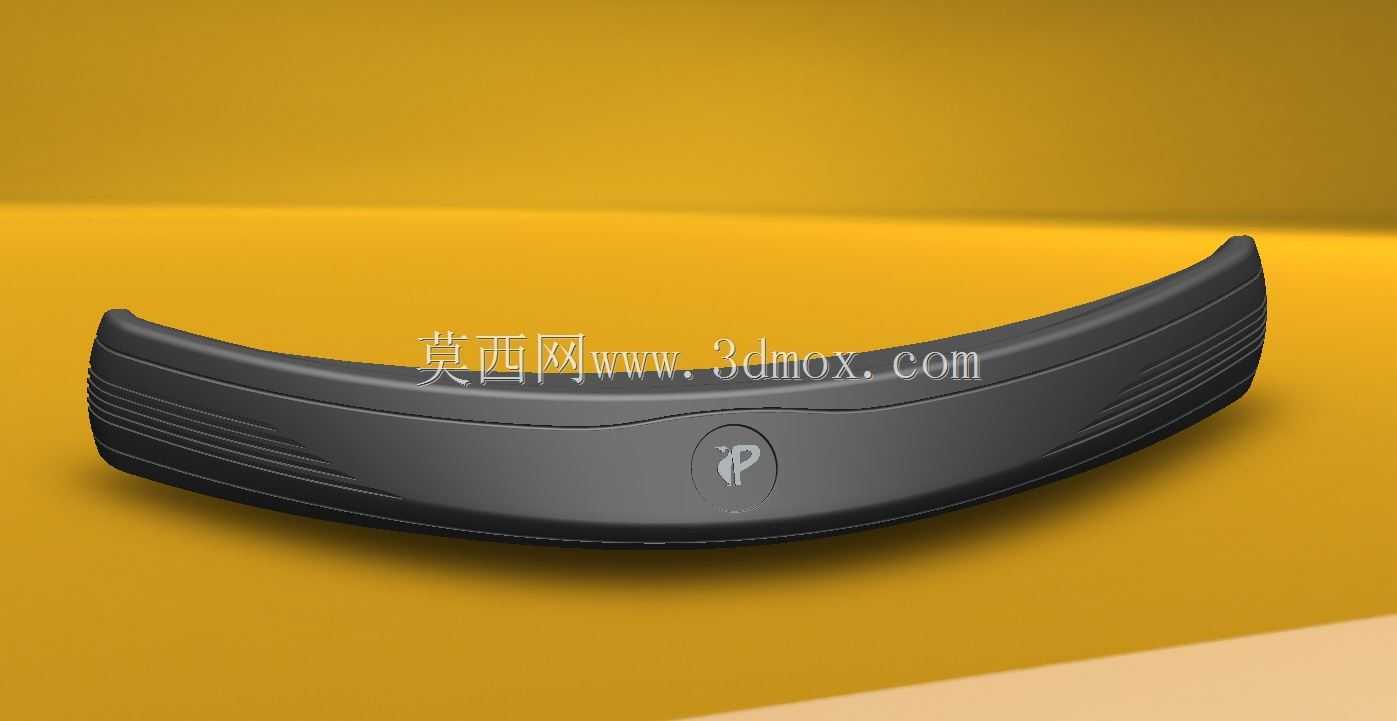

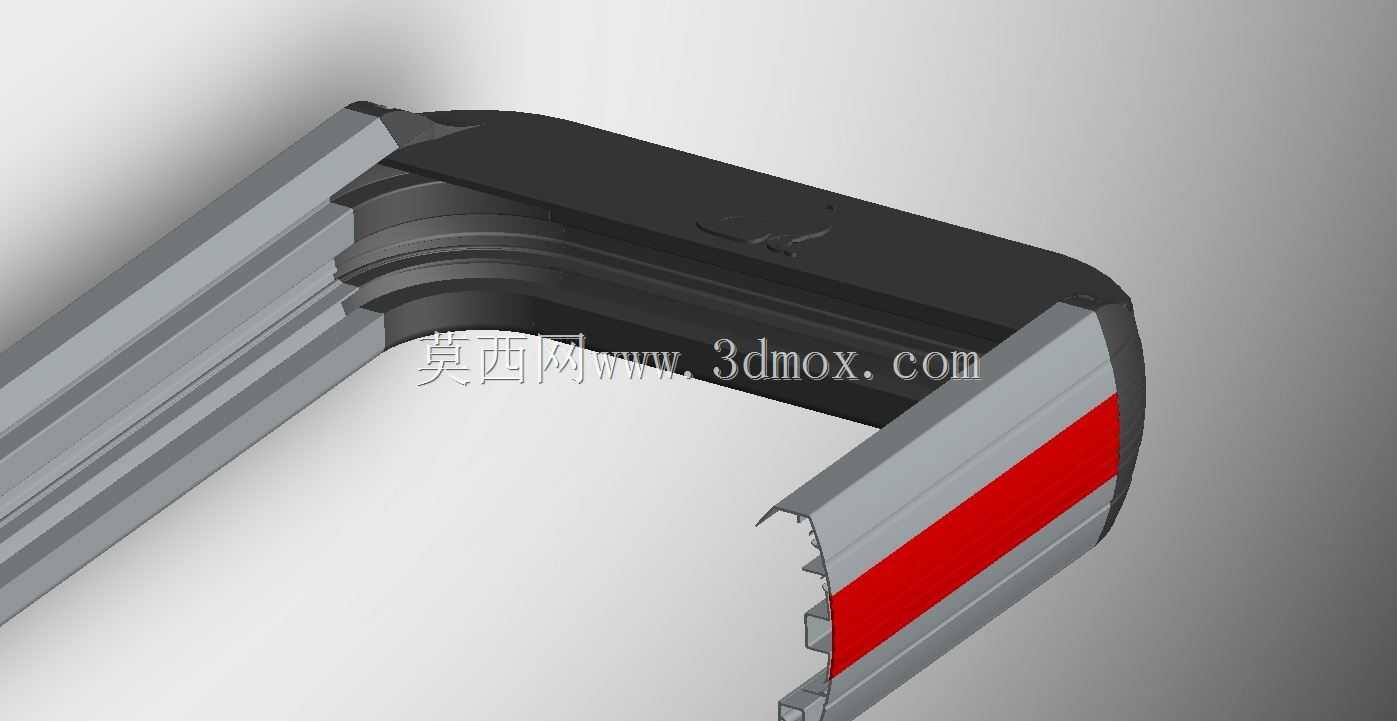

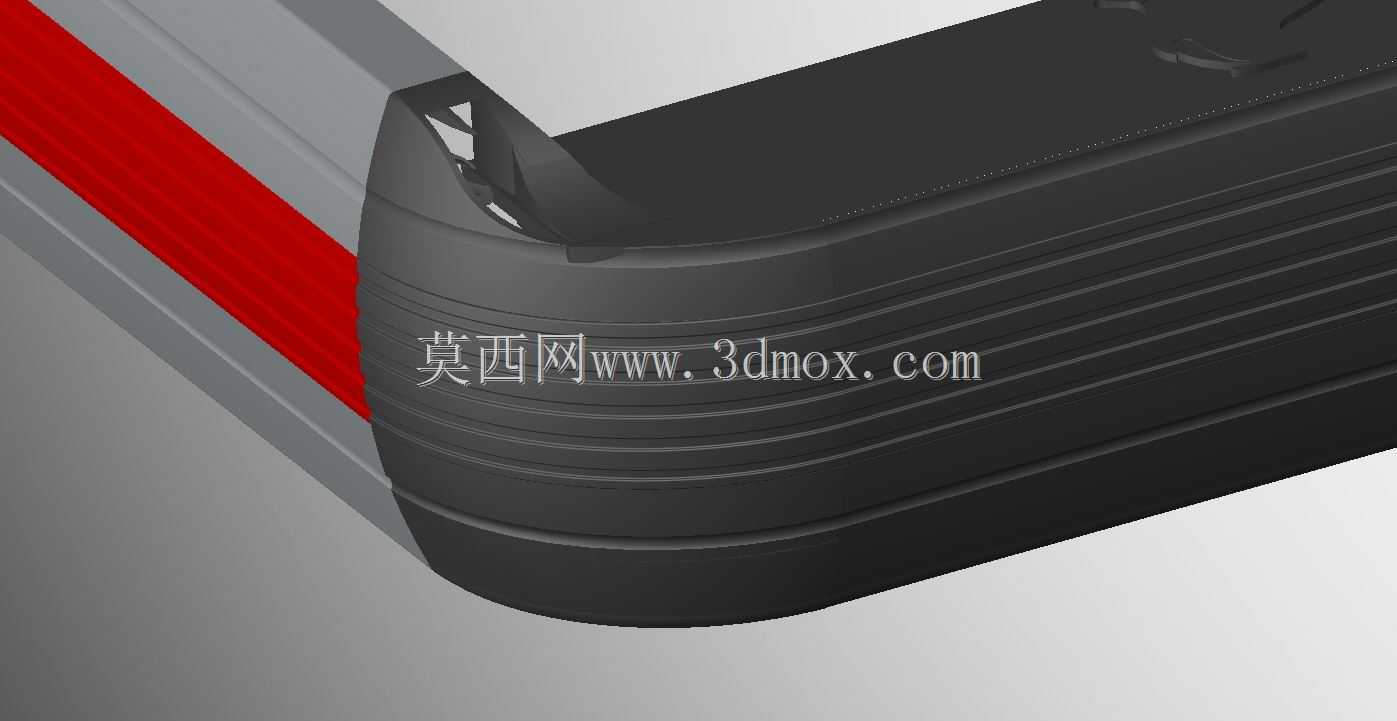

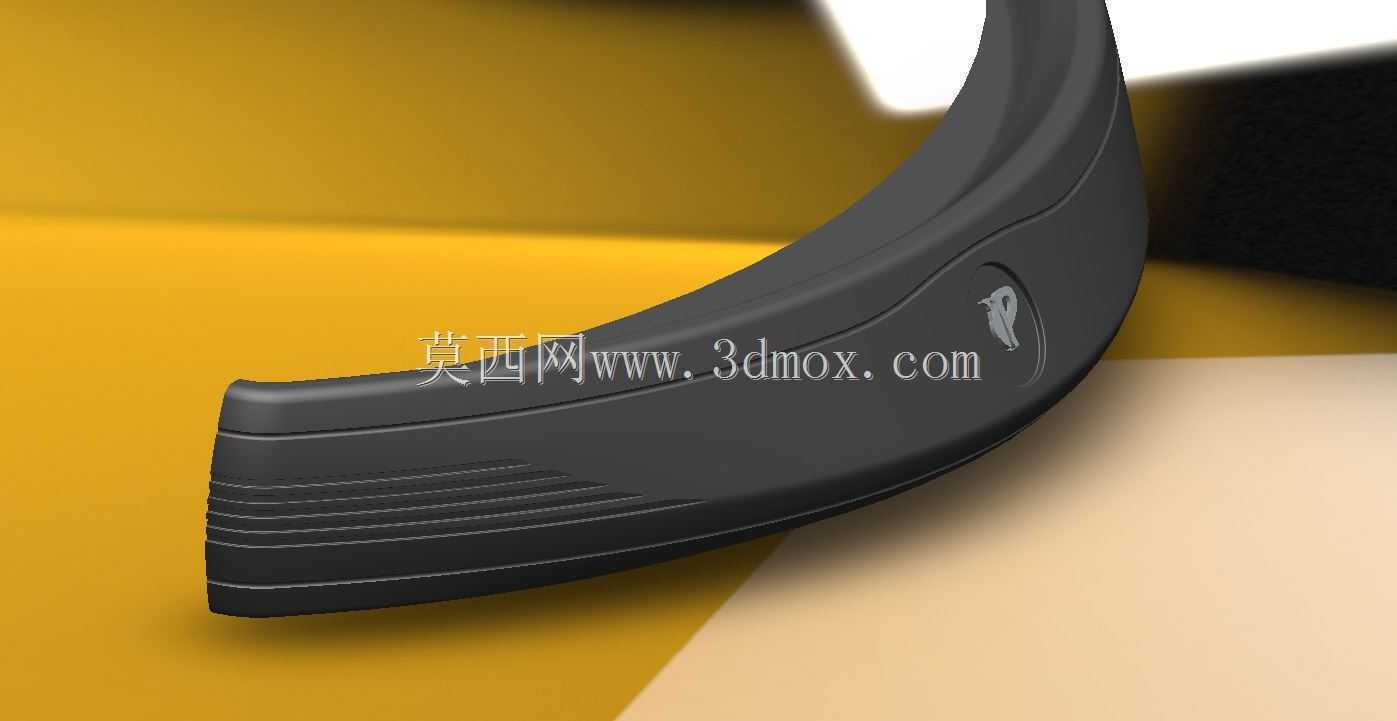

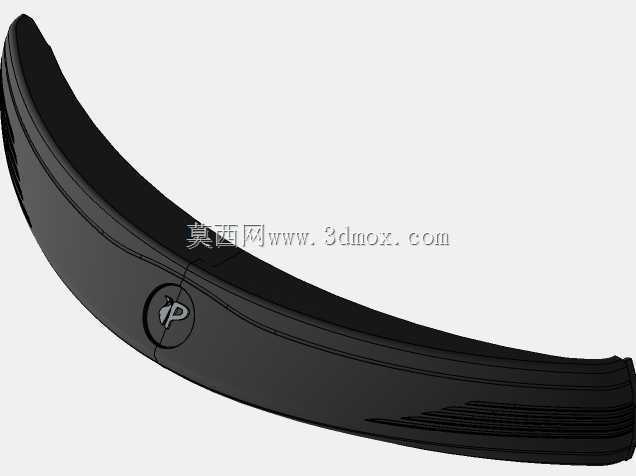

　　结构设计上，该组件采用弧形过渡的转角造型，适配冷柜门框铝型材的45度拼接安装需求，主体分为硬质结构支撑段与软质密封贴合段两部分：硬质段采用高强度工程塑料注塑成型，内部设置与铝型材卡槽匹配的卡接筋位，安装时可直接卡入门框铝型材的预设槽位，无需额外打胶即可实现初步定位，配合端面的螺丝孔位可完成与上下段门框型材的刚性连接，保证长期使用不会出现松脱移位；软质段为共挤成型的PVC密封唇边，唇边设计为双层错层结构，关门时可紧密贴合冷柜柜体的金属门框面，形成连续的密封屏障，同时唇边表面做了磨砂防滑处理，用户握持开门时不会出现手滑的情况。

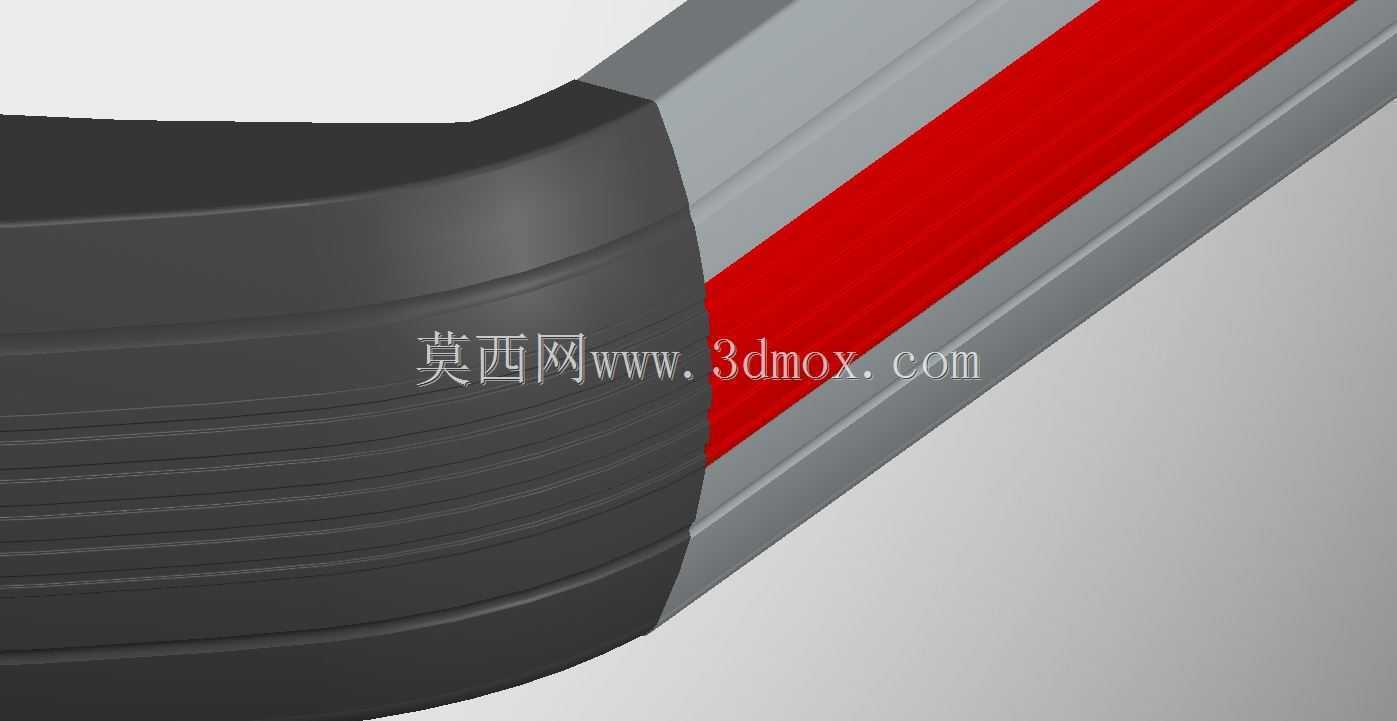

　　从安装边界来看，该组件的型材适配段截面与常规冷柜用的35mm宽门框铝型材完全匹配，转角圆弧半径为22mm，安装后突出门框表面的高度为18mm，既保证了握持时的足够受力空间，又不会因为突出过多造成磕碰风险；组件的红色标识条为嵌入式安装的耐磨PVC条，一方面可以作为视觉标识提示用户拉手位置，另一方面在长期使用中即使出现磨损也可单独更换，无需更换整个拉手组件，降低后期维护成本。

　　设计过程中重点考虑了低温环境下的材料性能匹配，硬质支撑段选用耐低温的ABS工程塑料，可在-30℃的冷冻柜使用环境下保持足够的结构强度，不会出现低温脆裂的问题；软质密封段选用耐老化的软质PVC，长期在低温高湿环境下使用不会出现硬化、失去弹性的问题，保证密封性能的长期稳定。同时转角位置的内部做了加强筋布局，在壁厚控制在2.5mm的前提下，可承受150N的垂直握持拉力不会出现断裂，满足商用设备高频次使用的强度要求。

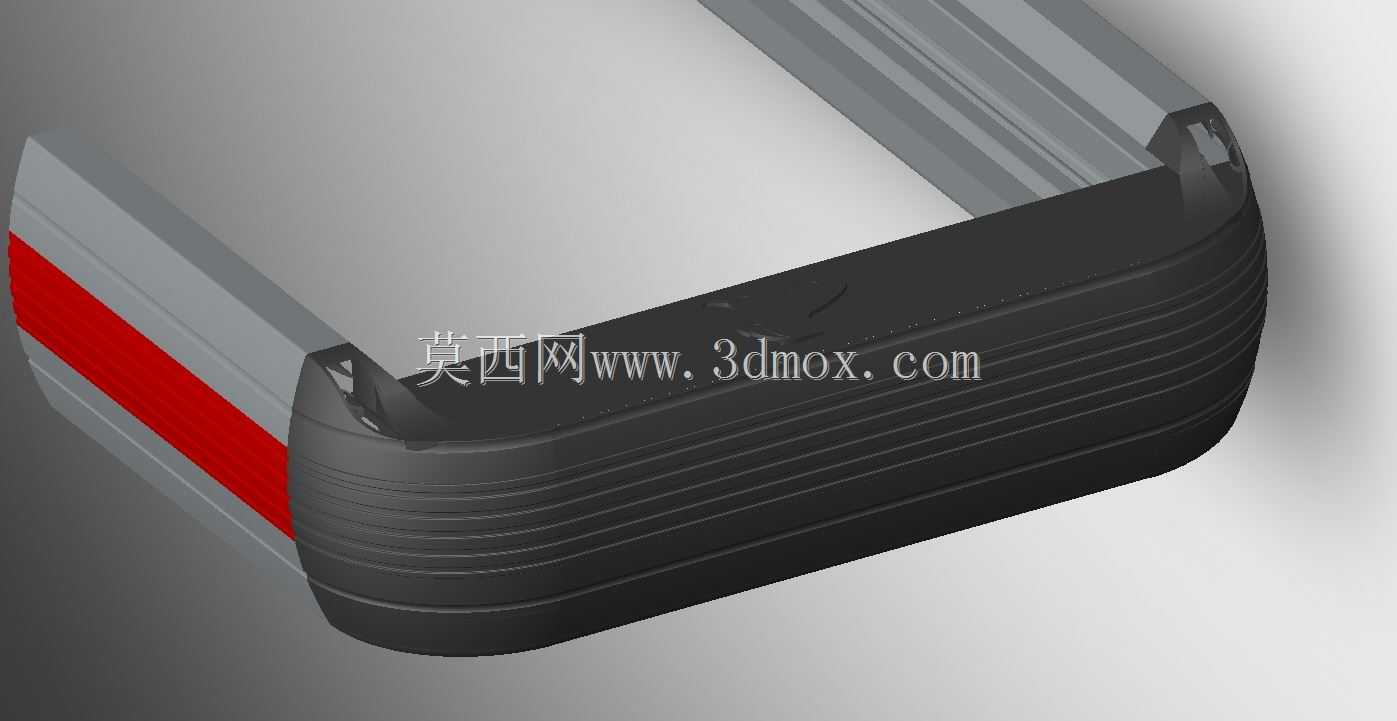

　　在实际装配环节，该组件与上下门框铝型材采用插接+螺丝固定的组合方式，插接深度为15mm，安装时可快速对齐型材位置，降低现场装配的对位难度，适合冷柜生产线上的批量装配作业；密封唇边的压缩量设计为3mm，关门后唇边可保持均匀的压缩形变，既不会因为压缩量过大造成关门阻力过大，也不会因为压缩量不足导致密封缝隙出现。另外组件表面做了哑光磨砂处理，日常使用中不容易残留指纹和污渍，清洁维护时只需用湿抹布擦拭即可，符合商用制冷设备的卫生清洁要求。
