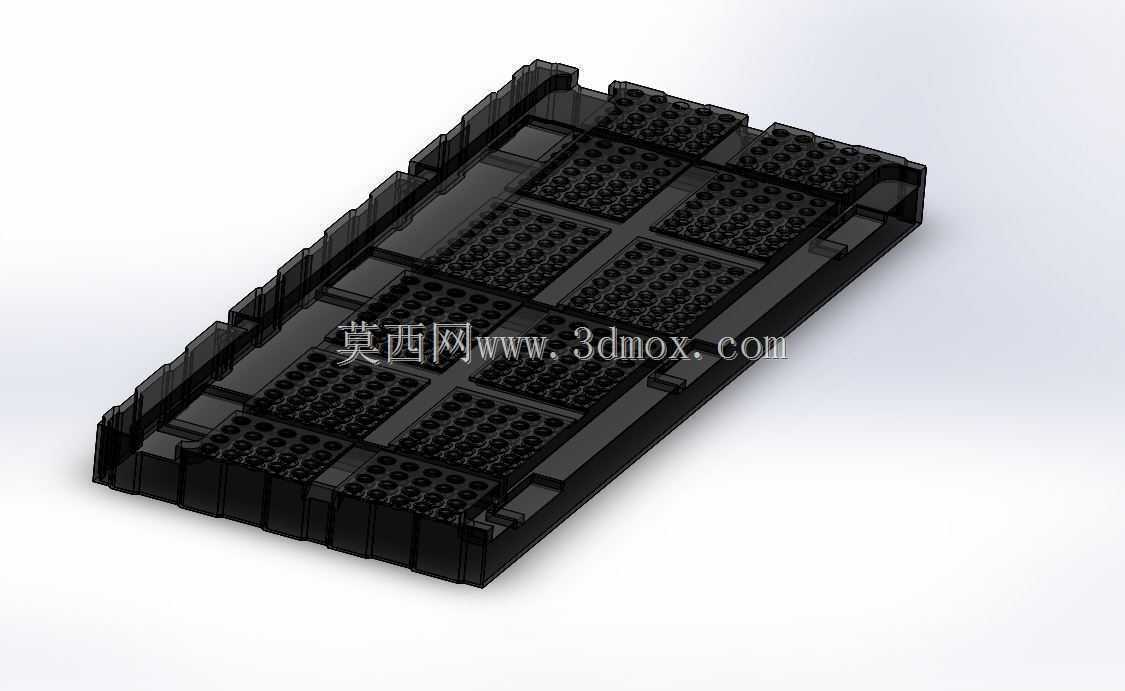

汽车零部件运输用网格塑料承载托盘

　　在汽车零部件供应链的仓储与周转环节，这类网格结构的塑料承载托盘是车间内部工序转运、厂际零部件配送环节的常用承载器具，区别于通用平托盘，它的结构设计完全围绕汽车散件、小型总成件的批量周转需求展开。从实际使用场景来看，这类托盘主要适配总装车间线边物料暂存、零部件供应商到主机厂的循环取货运输，以及零部件成品仓的高位货架堆垛作业，可直接配合手动液压叉车、电动堆高车以及自动化立体库的堆垛设备使用，不需要额外加装辅助承载衬板。

　　从功能特性上看，通体采用网格镂空结构，首先解决了塑料托盘自重过大的问题，同等承载等级下比实心平板托盘减重30%左右，能有效降低物流周转过程中的无效载荷；其次镂空网格不会积存加工过程中残留的切削液、清洗水渍，零部件放置后不会因为积液造成金属件锈蚀，也方便日常清洁吹扫，车间维护时用压缩空气就能直接吹走网格缝隙里的铁屑、包装碎屑。托盘边缘做了连续的凸起挡边，高度刚好适配常用的塑料周转箱叠放定位，堆垛时上层托盘的底部卡槽能完全卡入下层托盘的挡边内侧，即使是三层满载堆垛也不会出现滑移倾翻的问题，挡边内侧做了15度的导向斜角，人工摆放周转箱时不需要精准对位，顺着斜角就能滑入正确位置，降低线边操作工人的对位难度。

　　设计思路上，整个托盘的加强筋布局完全按照均布载荷的受力路径排布，底部的九脚支撑结构对应叉车进叉的受力点，每个支撑脚内部都做了十字交叉的加强筋，避免叉车进叉时撞击造成支撑脚开裂；网格区域的筋条厚度从中心到边缘逐步递增，中心区域因为是主要承载区，筋条间距控制在20mm以内，既能保证小尺寸零件不会从网格缝隙掉落，又能最大化镂空面积，边缘区域筋条加厚是为了抵抗周转过程中侧面的碰撞冲击，毕竟车间内叉车转运时难免会碰到货架立柱、周转料架，加厚的边缘筋条能把碰撞力分散到整个托盘平面，不会出现局部碎裂的情况。托盘上表面的每个网格单元都做了微小的菱形防滑纹，即使是表面光滑的塑料包装件、金属冲压件放在上面，叉车行驶过程中急停急转也不会出现零件滑移掉落的问题。

　　从安装与适配边界来看，这款托盘的外部尺寸完全适配标准汽车物流周转的1200mm*800mm联运托盘尺寸模数，进叉口高度留足了100mm的间隙，不管是标准的手动叉车叉齿，还是自动化立体库的专用堆垛叉齿都能顺利进入，不会出现叉齿顶到托盘底部的情况；九脚的布局位置刚好对应标准货架的承载横梁位置，上货架时不需要额外调整托盘摆放位置，四个角的支撑脚和中间的支撑脚能完全落在货架横梁上，不会出现悬空受力的情况。托盘的底部支撑脚做了圆角过渡，在地面拖拽时不会勾住地面的环氧地坪缝隙，也不会刮伤车间的PVC地面，适合在不同材质的车间地面周转使用。另外整个托盘没有突出的尖锐棱角，所有边缘都做了R5以上的圆角处理，人工搬运时不会划伤操作人员，符合车间安全作业的要求。在长期循环使用的场景下，这种改性PP材质的托盘能适应-20℃到60℃的工作环境，不管是北方冬季的室外暂存，还是夏季靠近焊接工位的高温区域，都不会出现材质脆化或者软化变形的问题，网格结构的抗冲击性能也比实心结构更好，即使从1米高度意外跌落，也不会出现整体开裂的情况，能满足汽车物流场景下高频次周转的使用需求。
