直列四缸发动机曲柄连杆配气机构模型

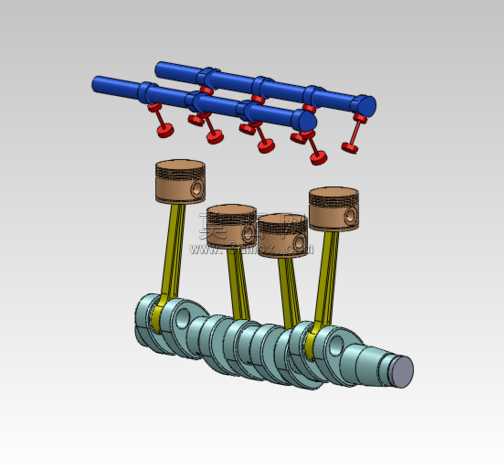

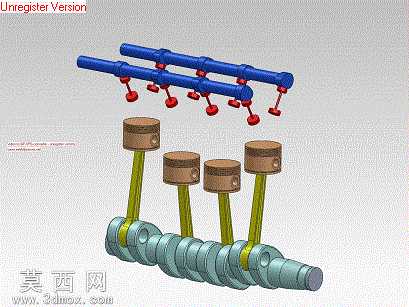

本模型为直列四缸发动机核心运动机构的三维建模成果，完整还原了四冲程内燃机核心做功与配气模块的结构组成与运动逻辑。建模过程中以实际内燃机的运动匹配关系为核心依据，先完成曲轴的参数化建模，依据四缸发动机1-3-4-2的点火顺序，精准设置四个曲柄销的相位夹角为180度，保证各缸做功行程的交替衔接，曲轴的主轴颈、曲柄臂、平衡重结构均按照实际力学设计逻辑做了等比例还原，平衡重的轮廓与配重位置经过反复校准，可抵消活塞往复运动产生的一阶惯性力。随后完成活塞与连杆组件的建模，活塞顶部的燃烧室凹坑、活塞销座、环槽结构均做了精细化呈现，连杆采用剖分式大头结构，与曲柄销的配合间隙按照实际装配公差设置，活塞销与连杆小头、活塞销座的配合关系也完全符合实际装配要求，可直观呈现往复直线运动向旋转运动的转换过程。配气机构部分采用顶置凸轮轴结构，两根凸轮轴分别对应进排气控制，每个凸轮的型线按照四冲程发动机的配气相位设计，凸轮凸起的升程、缓冲段轮廓经过参数化调整，可精准控制进排气门的开启与关闭时机，气门顶部的弹簧座、锁片结构也做了简化还原，气门杆与导管的配合关系清晰可见，可直观呈现凸轮轴旋转驱动气门往复运动的配气逻辑。材质渲染方面，曲轴采用铸钢质感的哑光金属材质，表面做了细微的机加工纹理处理，活塞采用铝合金的浅棕金属质感，连杆采用锻钢的黄绿色金属材质，凸轮轴采用深蓝色工程塑料与金属结合的质感区分，气门组件采用红色耐高温合金材质，不同部件的材质区分清晰，可快速识别各组件的功能分区。整体设计思路围绕发动机核心运动原理的可视化呈现展开，省略了外部缸体、缸盖、供油点火等附属系统，仅保留核心运动组件，既降低了模型的冗余度，又能清晰展示四缸发动机的动力传递与配气协同逻辑，可作为内燃机原理教学、结构演示的直观三维载体，各部件的装配约束完全按照实际运动关系设置，可直接添加运动仿真驱动，直观展示曲轴旋转带动活塞往复、凸轮轴同步驱动气门开闭的完整工作循环。
